R-78B5.0-2.0 - Vin=6.5-32V Vout=5.0V Iout=2A SIP3, 78XX lábkompatibilis DC/DC-átalakító - RECOM
5 668,38 Ft+ÁFA
7 198,84 Ft ÁFA-val
7 198,84 Ft ÁFA-val
R-78B5.0-2.0 - Vin=6.5-32V Vout=5.0V Iout=2A SIP3, 78XX lábkompatibilis DC/DC-átalakító - RECOM

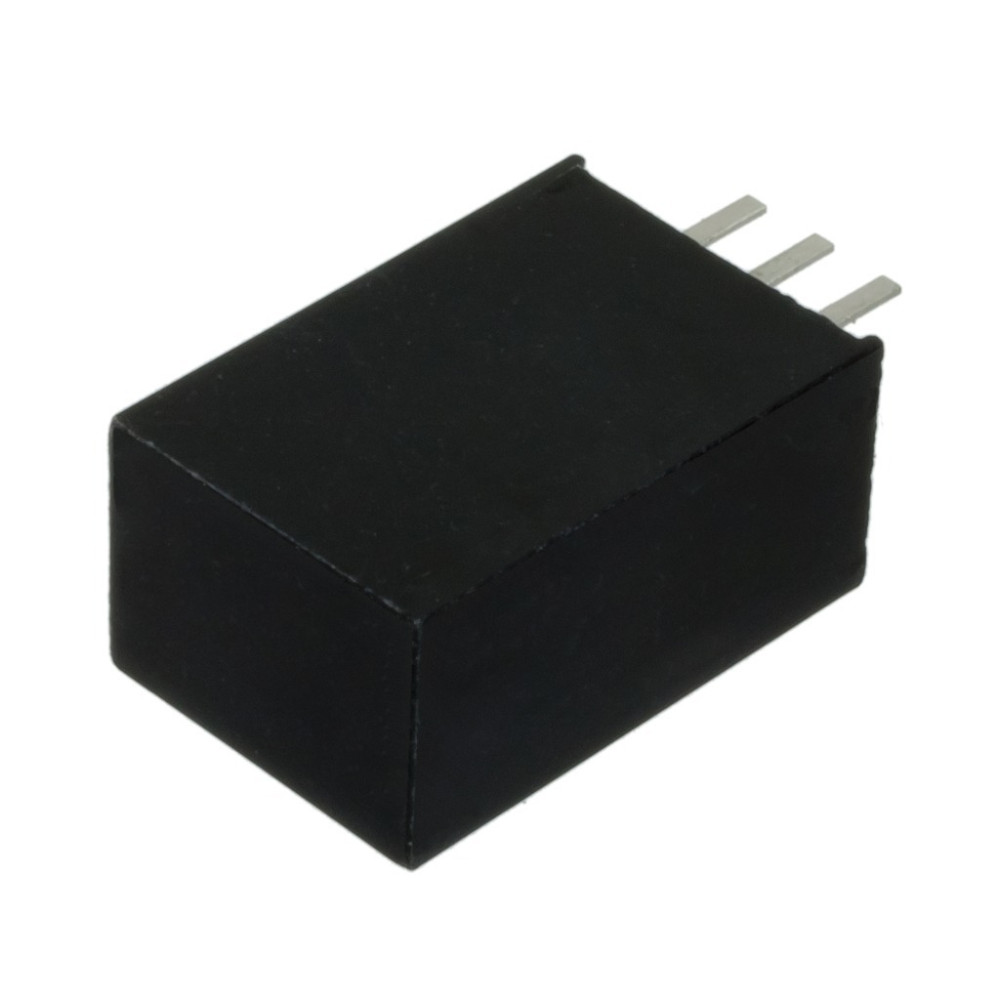

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 277 db
5 668,38 Ft+ÁFA
7 198,84 Ft ÁFA-val
7 198,84 Ft ÁFA-val
DC/DC-konverter vin=6.5-32V vout=5.0V Iout=2A SIP3,78XX lábkompatibilis
MPN:
R-78B5.0-2.0
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
3
Áramkör típusa:
DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+32 V
Bemeneti feszültség, min. [V]:
+6.5 V
Kimeneti teljesítmény max.[W]:
10 W
Szigetelési feszültség Uiso [kV]:
Nem szigetelt
Működési hőmérséklettartomány min. [°C]:
-40 °C
Működési hőmérséklettartomány max. [°C]:
+70 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
42
4 526,68 Ft
5 748,88 Ft
Központi raktár
277 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
R-78B5.0-2.0 – Kapcsolóüzemű DC/DC feszültségszabályozó (Vin: 6,5–32V, Vout: 5V/2A, SIP3, 78xx-kompatibilis)
Az R-78B5.0-2.0 a RECOM gyártó nagy hatékonyságú, kapcsolóüzemű DC/DC átalakítója, amely közvetlen, lábkompatibilis cserealternatívát kínál a klasszikus 78xx sorozatú lineáris feszültségstabilizátorok helyett. A modul 6,5–32 V-os bemeneti tartományból stabil 5 V-os kimeneti feszültséget állít elő, legfeljebb 2 A folyamatos kimeneti árammal és akár 96%-os hatásfokkal – hűtőborda nélkül. A háromkivezetéses SIP3 (SIL3) tokozás és a TO220-kompatibilis lábkiosztás rendkívül egyszerűvé teszi a meglévő kapcsolásokba való beépítését.
Főbb termékjellemzők
- Kiemelkedő hatásfok: Teljes terhelésen akár 94% (minimális bemeneti feszültségen), ami minimális hőveszteséget jelent, így hűtőbordára nincs szükség.
- Széles bemeneti feszültségtartomány: 6,5 V-tól 32 V-ig terjedő bemeneti feszültség teszi alkalmassá különféle tápforrásokhoz – ipari 24 V-os rendszerektől egészen kisebb, akkumulátoros megoldásokig.
- 78xx lábkompatibilitás: A SIP3 kialakítás (+Vin, GND, +Vout) pin-kompatibilis a TO220 tokozású lineáris szabályozókkal, így az átalakítás tervezési módosítás nélkül elvégezhető.
- Folyamatos rövidzárlat-védelem: Az automatikus visszaállású rövidzárlat-védelem (SCP) megóvja az áramkört és a tápegységet a hibás bekötés vagy terhelés-meghibásodás esetén.
- Széles üzemi hőmérséklet-tartomány: –40 °C-tól +70 °C-ig teljes terhelésen, derating nélkül üzemeltethető, ami ipari és kültéri alkalmazásokban is megbízható működést garantál.
- Tanúsítások és megfelelőség: IEC62368-1 és EN62368-1 tanúsítvánnyal, EN55032 EMC megfelelőséggel, EAC jóváhagyással és RoHS2+ megfeleléssel rendelkezik.
Műszaki specifikációk
| Paraméter | Érték / Leírás |
|---|---|
| Típusszám | R-78B5.0-2.0 |
| Bemeneti feszültségtartomány | 6,5 VDC – 32 VDC |
| Kimeneti feszültség | 5,0 VDC (±2,0% pontossággal) |
| Kimeneti áram (max.) | 2000 mA (2 A) |
| Kimeneti teljesítmény (max.) | 10 W |
| Hatásfok (teljes terhelésen, min. Vin) | 94% |
| Hatásfok (teljes terhelésen, max. Vin) | 90% |
| Belső kapcsolási frekvencia | 460 kHz (nom. Vin = 24 VDC) |
| Kimeneti zaj és hullámzás | 75 mVp-p (20 MHz BW, Vout ≥5 VDC) |
| Vonalszabályozás | ±0,5% típikus |
| Terhelésszabályozás | ±1,0% típikus |
| Minimális terhelés | 0% |
| Max. kapacitív terhelés | 820 µF |
| Rövidzárás esetén bemeneti áram | 75 mA típikus (Vout ≥5 V) |
| Indítási idő | 10 ms |
| Felfutási idő | 50 µs |
| Üzemi hőmérséklet-tartomány | –40 °C – +70 °C (derating nélkül) |
| Max. tokhőmérséklet | +105 °C |
| Tokozás | SIP3 (SIL3), furatszerelt |
| Méretek (H×Sz×M) | 11,5 × 8,5 × 17,5 mm |
| Tömeg | 4,0 g típikus |
| MTBF | 6 349 × 10³ óra (MIL-HDBK-217F, +25 °C) |
| Tanúsítványok | IEC62368-1, EN62368-1, EN55032, CB, EAC, RoHS2+ |
Miért válassza az R-78B5.0-2.0 modult?
Az R-78B5.0-2.0 legfőbb előnye, hogy a 78xx lineáris szabályozókhoz képest drámaian csökkenti a hőveszteséget – a közel 94%-os hatásfoknak köszönhetően hűtőborda és annak mechanikai beépítési költsége teljes egészében megtakarítható. A széles bemeneti feszültségtartomány és a –40 °C-tól +70 °C-ig tartó üzemi hőmérséklet-intervallum, kombinálva a folyamatos rövidzárlat-védelemmel és a kiterjedt tanúsítványokkal, ipari, távközlési és fogyasztói alkalmazásokban egyaránt megbízható, hosszú élettartamú megoldást jelent.
Felhasználási területek:
- Ipari vezérlők és PLC-k 24 V-os táprendszereihez csatlakozó 5 V-os tápegységek kiváltása
- Beágyazott rendszerek és mikrokontrolleres fejlesztőlapok táplálása akkumulátoros vagy széles tartományú adapter-tápokból
- Távközlési és hálózati berendezések belső feszültségkonverzió-egységei
- Kültéri és ipari IoT szenzorok, ahol széles hőmérséklet-tűrés és megbízhatóság szükséges
- Meglévő 7805-alapú lineáris stabilizátorok cseréje hatékonyabb kapcsolóüzemű megoldásra
Az R-78B5.0-2.0 a RECOM jól bevált R-78B sorozatának 5 V-os tagja, amely a hőmérsékleti és hatásfok-paraméterek, a kompakt méret és a szabványos pin-kiosztás egyedülálló kombinációjával kiváló választás minden olyan alkalmazáshoz, ahol a megbízhatóság, az energiahatékonyság és az egyszerű beépíthetőség egyforma prioritást élvez.
Adatok
További adatlap:
Tömeg:
4 g/db
