R-78B5.0-1.5 - Vin=6.5-18V Vout=5.0V Iout=1.5A SIP3, 78XX lábkompatibilis DC/DC-átalakító - RECOM
3 967,61 Ft+ÁFA
5 038,86 Ft ÁFA-val
5 038,86 Ft ÁFA-val
R-78B5.0-1.5 - Vin=6.5-18V Vout=5.0V Iout=1.5A SIP3, 78XX lábkompatibilis DC/DC-átalakító - RECOM
A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 185 db
3 967,61 Ft+ÁFA
5 038,86 Ft ÁFA-val
5 038,86 Ft ÁFA-val
DC/DC-konverter vin=6.5-18V vout=5.0V Iout=1.5A SIP3,78XX lábkompatibilis
MPN:
R-78B5.0-1.5
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
3
Áramkör típusa:
DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+18 V
Bemeneti feszültség, min. [V]:
+6.5 V
Kimeneti teljesítmény max.[W]:
7.5 W
Szigetelési feszültség Uiso [kV]:
Nem szigetelt
Működési hőmérséklettartomány min. [°C]:
-40 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
10
3 148,96 Ft
3 999,18 Ft
Központi raktár
185 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Mások ezt is megvásárolták
Részletek

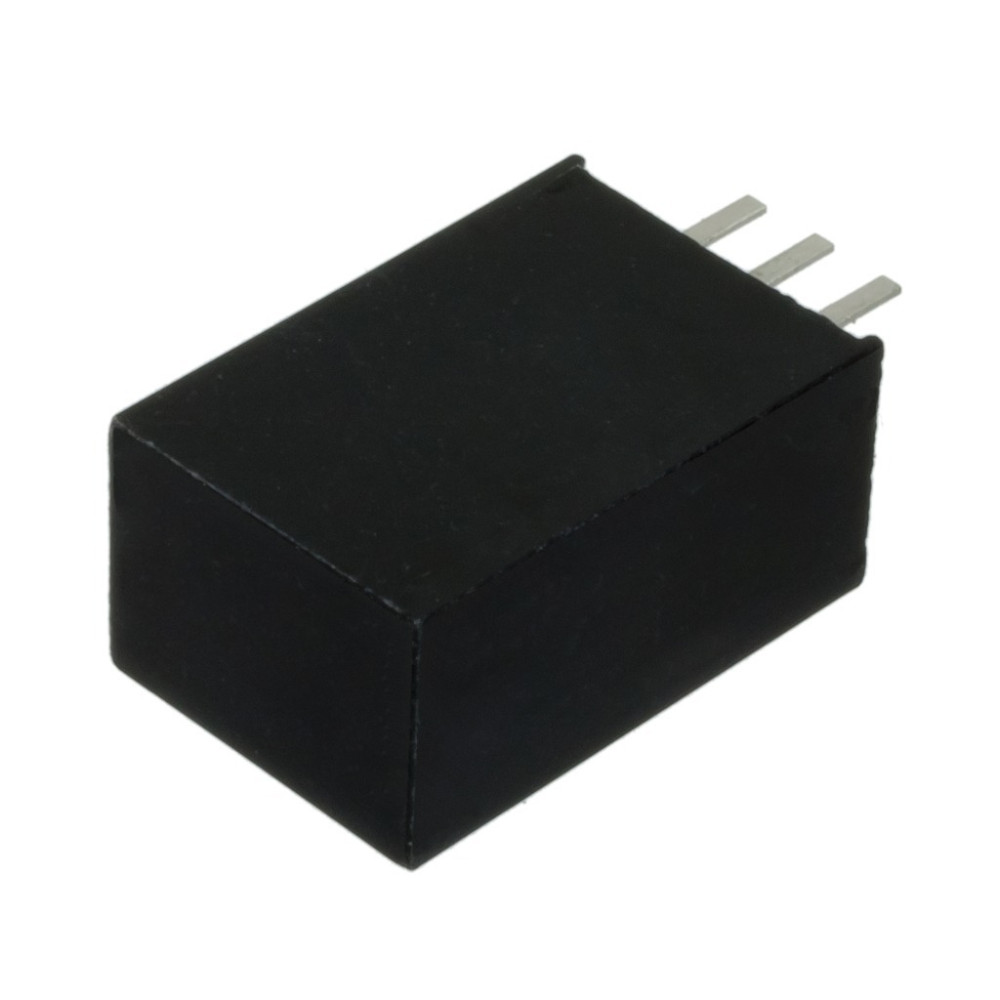

R-78B5.0-1.5 – Nagyhatásfokú, LM78XX-kompatibilis DC/DC-átalakító (Vin: 6,5–18 V, Vout: 5 V / 1,5 A, SIP3)
Az R-78B5.0-1.5 a RECOM INNOLINE sorozatának tagjaként egy nem szigetelt, kapcsolóüzemű DC/DC-átalakító modul, amely akár 94%-os hatásfokkal alakítja át a 6,5–18 V-os bemeneti feszültséget szabályozott 5,0 V-os kimeneti feszültséggé, maximálisan 1,5 A terhelési áram mellett. A háromkivezetéses SIP3 tokozás és a lábkiosztás teljes mértékben kompatibilis az LM78XX-sorozatú lineáris feszültségstabilizátorokkal, így az R-78B5.0-1.5 közvetlen, forrasztásmentes cserealternatívát kínál ezek helyett, jelentősen javítva a rendszer energiahatékonyságát. A modul EN-55022, EN-55024 és IEC/EN-60950-1 tanúsítvánnyal rendelkezik, és megfelel a RoHS 2011/65/EU előírásoknak.
Főbb termékjellemzők
- Kiváló hatásfok: A kapcsolóüzemű kialakításnak köszönhetően az átalakító akár 94%-os hatásfokot ér el, ezért normál üzemben nincs szükség hűtőbordára vagy külön hőelvezetési megoldásra.
- LM78XX pin-kompatibilitás: Az 1. láb (+Vin), 2. láb (GND), 3. láb (+Vout) kiosztás megegyezik a hagyományos 78xx lineáris sorozat lábkiosztásával, így a csere módosítás nélkül elvégezhető.
- Rövidzárlat-védelem és termikus leállítás: Beépített folyamatos rövidzárlat-védelem automatikus visszaállással, valamint termikus túlmelegedés elleni védelem gondoskodik a megbízható működésről.
- Alacsony hullámos zaj: A kimeneti hullámos zaj tipikusan 15 mV, maximálisan 30 mVp-p (teljes terhelési tartományban), ami érzékeny analóg és digitális áramkörökben is alkalmazhatóvá teszi.
- Alacsony profil, kompakt méret: A modul fizikai mérete 11,5 × 8,5 × 17,5 mm, tömege mindössze 4 g – helyszűkében lévő alkalmazásokhoz is ideális.
Műszaki specifikációk
| Paraméter | Érték / Leírás |
|---|---|
| Típusszám | R-78B5.0-1.5 |
| Bemeneti feszültség tartomány | 6,5 V – 18,0 V |
| Kimeneti feszültség | 5,0 V |
| Kimeneti áram (max.) | 1500 mA (1,5 A) |
| Kimeneti teljesítmény (max.) | 7,5 W |
| Hatásfok | 94% (min. Vin) / 92% (max. Vin) |
| Kimeneti feszültség pontossága (100% terhelésnél) | ±2% típusos, ±3% maximum |
| Vonali feszültségszabályozás | 0,3% típusos, 0,5% maximum |
| Terhelési szabályozás (10–100%) | 0,6% típusos, 0,8% maximum |
| Hullámos zaj (10–100% terhelés) | 15 mV típusos, 30 mVp-p maximum |
| Kapcsolási frekvencia | 300 kHz (min.) / 340 kHz (típusos) / 380 kHz (max.) |
| Rövidzárlat-védelem | Folyamatos, automatikus visszaállással |
| Belső teljesítménydisszipáció | 0,65 W |
| Rövidzárlati bemeneti áram (Vin=12 V) | max. 100 mA |
| Nyugalmi áram (0% terhelésnél) | 7 mA típusos, 9 mA maximum |
| Maximális kapacitív terhelés | 1000 µF (normál indítás) / 6800 µF (dióda-védelmi áramkörrel) |
| Üzemi hőmérséklet | -40°C … +85°C (tok: max. +100°C) |
| Tárolási hőmérséklet | -55°C … +125°C |
| Tok hőellenállása | 60°C/W |
| MTBF (+25°C) | 3 250 × 10³ óra (MIL-HDBK 217F) |
| Tokozás / Szerelési mód | SIP3, furatszerelt (THT) |
| Méretek (H × Sz × M) | 11,5 × 8,5 × 17,5 mm |
| Tömeg | 4 g |
| Tanúsítványok | EN-55022 (Class B), EN-55024, IEC/EN-60950-1, RoHS 2011/65/EU |
Miért válassza az R-78B5.0-1.5 modult?
Az R-78B5.0-1.5 legfőbb előnye, hogy közvetlen, mechanikailag és elektromosan kompatibilis cserét tesz lehetővé a lineáris 7805-ös stabilizátorokhoz képest, miközben a hatásfok 94%-ra nő, és a hőként elveszett energia töredékére csökken – ezáltal a hűtőborda és a hozzá kapcsolódó tervezési, szereléstechnológiai többletköltség teljes egészében megtakarítható. A beépített rövidzárlat-védelem, a termikus leállítás és az automatikus visszaállítás együttesen szavatolják a megbízható, hosszú élettartamú üzemet akár ipari környezetben is, ahol az üzemi hőmérséklet széles tartományban változhat.
Felhasználási területek:
- Meglévő LM7805 lineáris stabilizátorok hatékony, hőelvezetés nélküli kiváltása ipari és fogyasztói elektronikában
- Beágyazott rendszerek és mikrokontrolleres tápellátó modulok 5 V-os tápvonal előállításához
- Elosztott tápellátási architektúrák (Point-of-Load) ipari vezérlőkártyákon
- Akkumulátoros hordozható berendezések belső tápegységei
- Precíziós analóg és digitális áramkörök tápellátása, ahol alacsony hullámos zaj és stabil kimeneti feszültség szükséges
Az R-78B5.0-1.5 a RECOM megbízható INNOLINE sorozatának tagjaként kompromisszumok nélküli megoldást nyújt mindazoknak, akik a lineáris stabilizátorok egyszerű kezelhetőségét a kapcsolóüzemű átalakítók kiváló energiahatékonyságával szeretnék ötvözni egyetlen, könnyen integrálható SIP3 tokozású komponensben.
