REC3-0512DR/H1 - 3W Vin=5V Vout=2x12V Iout=2x125mA, ~DIL24, 1KV, szigetelt DC/DC-átalakító - RECOM
4 507,2 Ft+ÁFA
5 724,14 Ft ÁFA-val
5 724,14 Ft ÁFA-val
REC3-0512DR/H1 - 3W Vin=5V Vout=2x12V Iout=2x125mA, ~DIL24, 1KV, szigetelt DC/DC-átalakító - RECOM

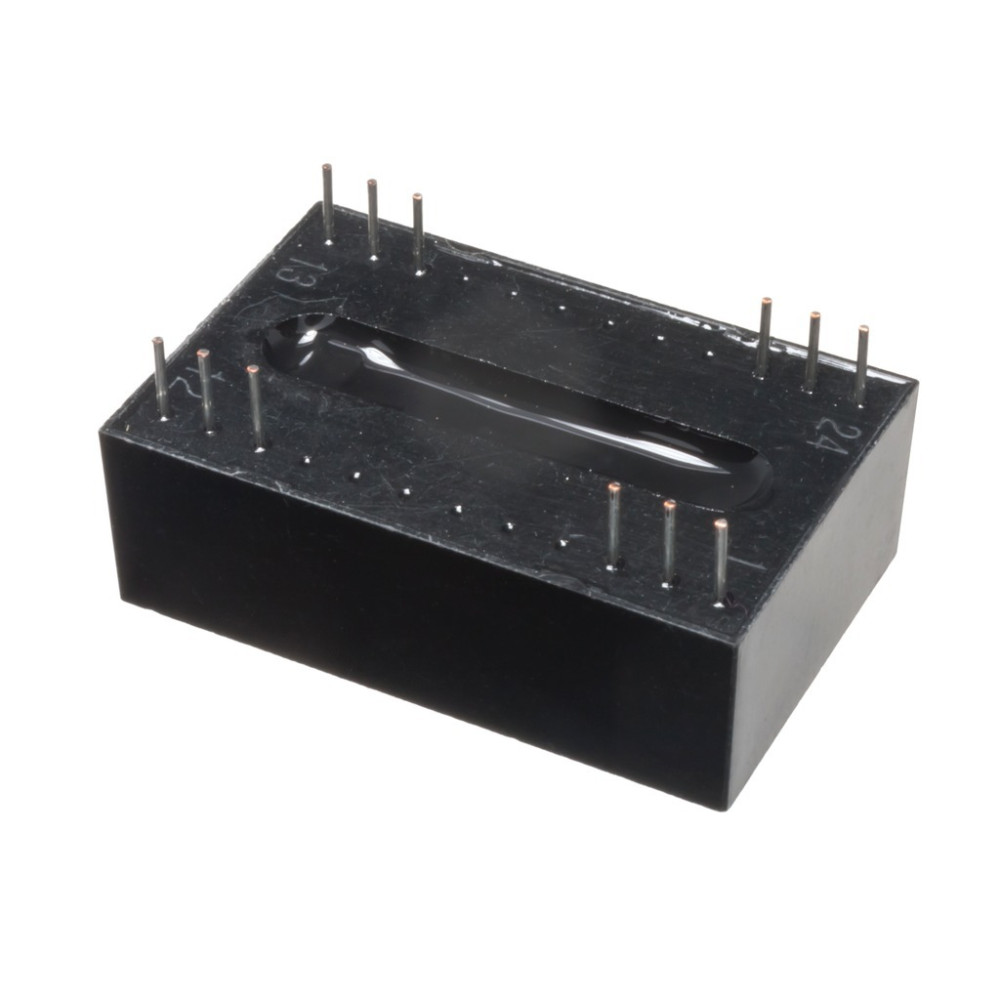

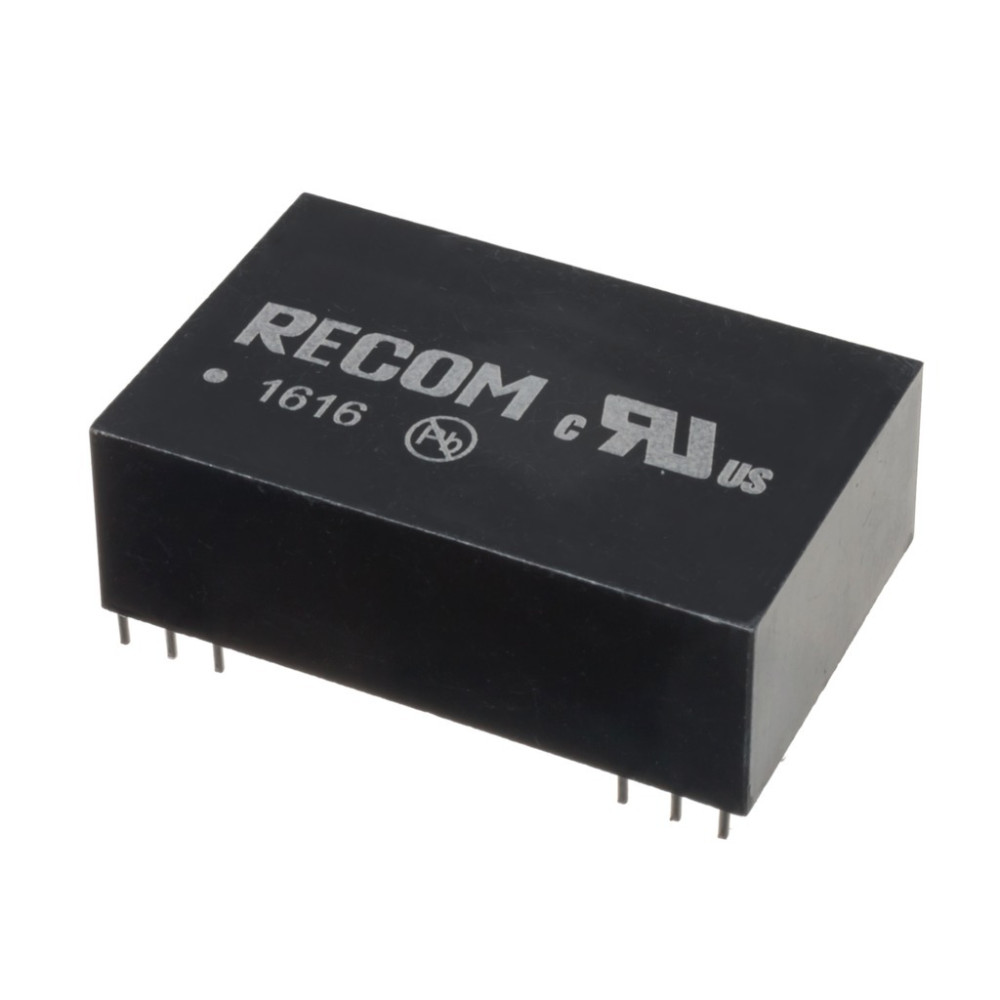

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 43 db
4 507,2 Ft+ÁFA
5 724,14 Ft ÁFA-val
5 724,14 Ft ÁFA-val
DC/DC-konverter 3W vin=5V vout=2x12V Iout=2x125mA ~DIL24, 1KV szigetelt
MPN:
REC3-0512DR/H1
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Kimeneti feszültség, nom. [V]:
±12 V
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
12
Áramkör típusa:
Szigetelt DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+5.75 V
Bemeneti feszültség, min. [V]:
+4.5 V
Kimeneti áram max. [A]:
2 x 125 mA
Kimeneti teljesítmény max.[W]:
3 W
Szigetelési feszültség Uiso [kV]:
1 kV
Működési hőmérséklettartomány min. [°C]:
-40 °C
Működési hőmérséklettartomány max. [°C]:
+80 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
5
3 406,32 Ft
4 326,03 Ft
Központi raktár
43 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Mások ezt is megvásárolták
Részletek
REC3-0512DR/H1 – Szigetelt DC/DC-átalakító (Vin=5V Vout=2x12V, 2 x 125 mA, 3W, DIL24)
A REC3-0512DR/H1 egy kettős kimenetű, szabályozott DC/DC-átalakító a RECOM kínálatából, amely 5V-os bemeneti feszültségből szimmetrikus ±12 V-os kimeneti feszültséget állít elő. A moduba épített lineáris szabályozónak köszönhetően a kimeneti feszültség terheléstől függetlenül állandó marad, így ideális választás olyan alkalmazásokhoz, ahol egyetlen tápágból szimmetrikus, izolált feszültségpárra van szükség.
Főbb termékjellemzők
- Szabályozott kimenet: Beépített lineáris szabályozó biztosítja a terheléstől független, állandó kimeneti feszültséget.
- Galvanikus leválasztás: 1kVDC szigetelési feszültség garantálja a bemenet és kimenet közötti biztonságos leválasztást.
- Folyamatos rövidzárvédelem: A kimenet tartós rövidzár esetén sem károsodik, ami növeli a rendszer megbízhatóságát.
- Kompakt DIL24 tokozás: Furatszerelt kivitel, belső SMD felépítéssel, kis helyigénnyel a nyomtatott áramkörön.
- Túlterhelhetőség: Rövid ideig akár 140%-os névleges teljesítmény leadására is képes, ami segít a nagy kapacitív terhelések vagy magas bekapcsolási áramok kezelésében.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | REC3-0512DR/H1 |
| Bemeneti feszültség tartomány | +4.5 V – +5.75 V (névleges 5V) |
| Kimeneti feszültség | ±12 V |
| Kimeneti áram | 2 x 125 mA |
| Kimeneti teljesítmény | 3 W |
| Maximális kapacitív terhelés | ±1000 µF |
| Kimeneti feszültség pontossága | ±3% típ. |
| Vonalfeszültség-szabályozás | ±0,5% max. |
| Terhelésfeszültség-szabályozás (10-100%) | ±1% max. |
| Minimális terhelés | 10% |
| Kimeneti zaj és zúgás (20MHz sávszélesség) | 100 mVp-p max. |
| Kapcsolási frekvencia | 75 kHz min. |
| Hatásfok teljes terhelésen | 65% min. |
| Terheletlen állapotú fogyasztás | 300 mW max. |
| Szigetelési feszültség | 1000 VDC (1 másodpercig tesztelve) |
| Szigetelési ellenállás | 1 GΩ min. |
| Rövidzárvédelem | Folyamatos |
| Üzemi hőmérséklet-tartomány | -40°C – +80 °C |
| Tárolási hőmérséklet-tartomány | -55°C – +125°C |
| Tokozás | DIL24, furatszerelt |
| Súly | 12 g |
| MTBF (+25°C) | 950 x 10³ óra (MIL-HDBK 217F szerint) |
Miért válassza a REC3-0512DR/H1 átalakítót?
A modul kiváló ár-érték arányt kínál azoknak a fejlesztőknek, akik megbízható, galvanikusan leválasztott, szimmetrikus tápellátásra van szükségük egy kompakt, DIP24 tokozású megoldásban. A folyamatos rövidzárvédelem hosszú távú, biztonságos üzemet garantál ipari és kereskedelmi alkalmazásokban egyaránt.
Felhasználási területek:
- Ipari vezérlő- és mérőrendszerek szimmetrikus tápellátása
- Analóg jelfeldolgozó és műszerezési áramkörök (opamp-ok táplálása)
- Galvanikusan leválasztott jelátviteli és kommunikációs interfészek
- Egyfeszültségű tápból generált kétpólusú tápellátás beágyazott rendszerekben
- Zajérzékeny mérőműszerek és szenzorillesztő áramkörök
A REC3-0512DR/H1 egy megbízható, iparilag bevált DC/DC-átalakító, amely kompakt méretben biztosítja a szabályozott, izolált, kettős kimenetű tápellátást a legkülönfélébb elektronikai tervekhez.
Adatok
További adatlap:
Tömeg:
12 g/db
