REC3-0505SR/H1 - 3W Vin=5V Vout=5V Iout=600mA, ~DIL24, 1KV, szigetelt DC/DC-átalakító - RECOM
5 499,16 Ft+ÁFA
6 983,93 Ft ÁFA-val
6 983,93 Ft ÁFA-val
REC3-0505SR/H1 - 3W Vin=5V Vout=5V Iout=600mA, ~DIL24, 1KV, szigetelt DC/DC-átalakító - RECOM

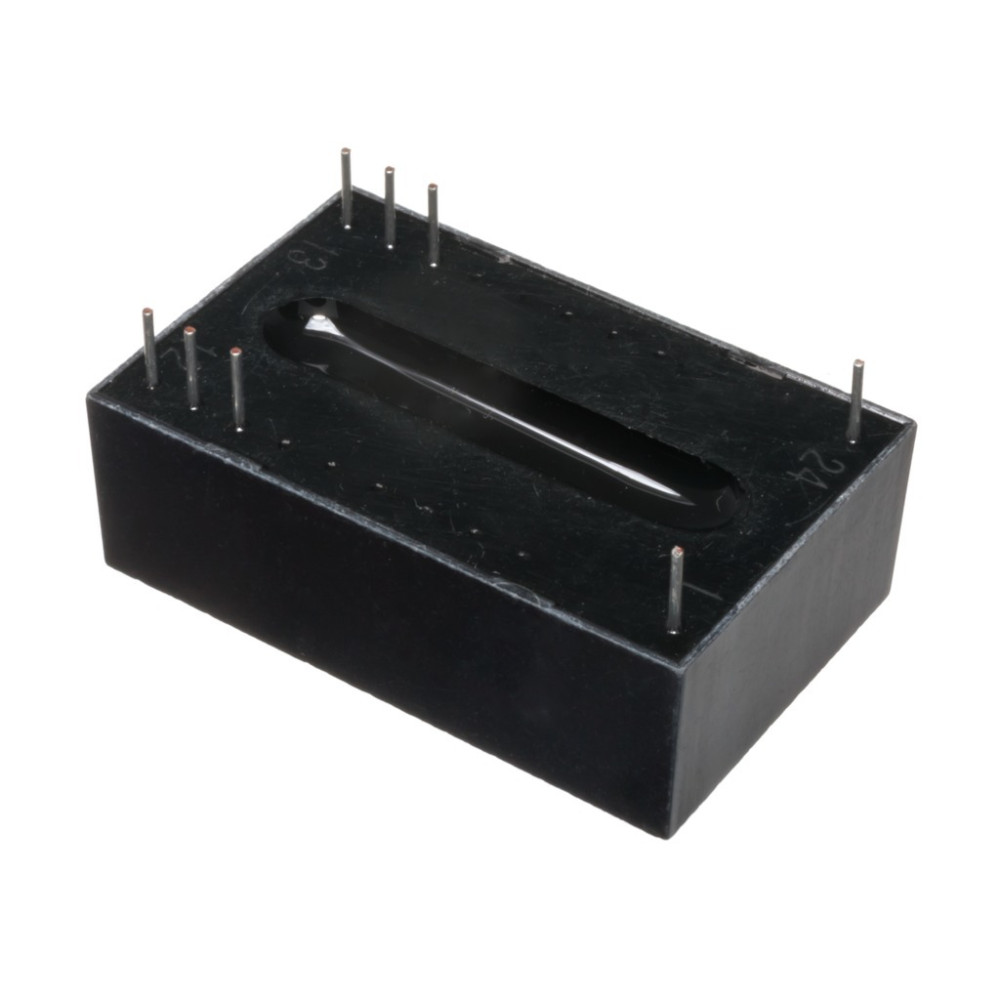

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 44 db
5 499,16 Ft+ÁFA
6 983,93 Ft ÁFA-val
6 983,93 Ft ÁFA-val
DC/DC-konverter 3W vin=5V vout=5V Iout=600mA ~DIL24, 1kV szigetelt
MPN:
REC3-0505SR/H1
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Kimeneti feszültség, nom. [V]:
5 V
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
12
Áramkör típusa:
Szigetelt DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+5.75 V
Bemeneti feszültség, min. [V]:
+4.5 V
Kimeneti áram max. [A]:
600 mA
Kimeneti teljesítmény max.[W]:
3 W
Szigetelési feszültség Uiso [kV]:
1 kV
Működési hőmérséklettartomány min. [°C]:
-40 °C
Működési hőmérséklettartomány max. [°C]:
+80 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
5
4 137,66 Ft
5 254,83 Ft
Központi raktár
44 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Mások ezt is megvásárolták
Részletek
REC3-0505SR/H1 – 3W DC/DC-átalakító, DIP24 (Vin=5V Vout=5V, 600 mA, 1kV szigetelés)
A REC3-0505SR/H1 a RECOM ECONOLINE termékcsaládjának tagja, egy kedvező árú, szabályozott kimenetű DC/DC-átalakító, amely 5V bemeneti feszültségből galvanikusan leválasztott, stabilizált 5 V kimeneti feszültséget állít elő. A modul beépített lineáris szabályozóval rendelkezik, amely terheléstől függetlenül állandó kimeneti feszültséget biztosít. Kompakt DIP24 tokozásának köszönhetően könnyen integrálható furatszerelt áramköri tervekbe, ahol megbízható, szigetelt tápellátásra van szükség.
Főbb termékjellemzők
- Szabályozott kimenet: Beépített lineáris szabályozó biztosítja a terheléstől független, állandó kimeneti feszültséget.
- Galvanikus leválasztás: 1000 VDC szigetelési feszültség garantálja a bemenet és kimenet közötti biztonságos elválasztást.
- Folyamatos rövidzár-védelem: A konverter tartósan ellenáll a kimeneti rövidzárnak anélkül, hogy károsodna.
- Nagy kapacitív terhelhetőség: Rövid ideig akár 140%-os névleges teljesítményt is képes leadni, így nagy kapacitású terhelések vagy magas indítási áramok esetén is stabilan üzemel.
- Kompakt DIP24 tokozás: Belső SMD kialakítás mellett hagyományos furatszerelt tokozásban, egyszerű beültethetőséggel.
- Széles üzemi hőmérséklet-tartomány: -40°C és +80°C között természetes hűtéssel is megbízhatóan működik.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | REC3-0505SR/H1 |
| Bemeneti feszültség | +4.5 V – +5.75 V (névleges 5 V) |
| Kimeneti feszültség | 5 V |
| Kimeneti áram, max. | 600 mA |
| Kimeneti teljesítmény, max. | 3 W |
| Max. kapacitív terhelés | 4700 µF |
| Kimeneti feszültség pontossága | ±3% típ. |
| Vonal-feszültség szabályozás | ±0,5% max. |
| Terhelés-feszültség szabályozás (10-100%) | ±1% max. |
| Minimális terhelés | 10% |
| Kimeneti zaj és zavarjel (20 MHz sávszél.) | 100 mVp-p max. |
| Üzemi frekvencia | min. 75 kHz |
| Hatásfok teljes terhelésen | min. 65% |
| Üresjárati fogyasztás | max. 300 mW |
| Szigetelési feszültség | 1000 VDC (1 mp), 500 VAC/60Hz (1 perc) |
| Szigetelési ellenállás | min. 1 GΩ |
| Rövidzár-védelem | Folyamatos |
| Üzemi hőmérséklet-tartomány | -40°C – +80°C |
| Tárolási hőmérséklet-tartomány | -55°C – +125°C |
| Tokozás | DIP24, furatszerelt |
| Tömeg | 12 g |
| MTBF (+25°C) | 950 x 10³ óra (MIL-HDBK 217F) |
Miért válassza a REC3-0505SR/H1 átalakítót?
Az alacsony ár mellett is megbízható, ipari minőségű megoldást nyújt olyan alkalmazásokhoz, ahol galvanikus leválasztásra és stabil, szabályozott feszültségre van szükség. A folyamatos rövidzár-védelem és a nagy kapacitív terhelhetőség kiemelt biztonságot és hosszú távú megbízhatóságot garantál a tervezés során.
Felhasználási területek:
- Ipari vezérlőrendszerek galvanikusan leválasztott tápellátása
- Mérő- és adatgyűjtő berendezések tápegységei
- Kommunikációs és távközlési eszközök tápellátása
- Beágyazott rendszerek, ahol izolált 5 V-os tápfeszültség szükséges
- Nagy kapacitív terhelésű vagy magas indítási áramú alkalmazások
A REC3-0505SR/H1 egy költséghatékony, mégis robusztus DC/DC-átalakító, amely szigetelt, szabályozott 5 V-os kimenetet biztosít számos ipari és beágyazott alkalmazás számára.
Adatok
További adatlap:
Tömeg:
12 g/db
