R66ED3330AA7AK - 330nF 100V ±10% MKT R.66 RM=10mm tömbkondenzátor - KEMET
249 Ft+ÁFA
316,23 Ft ÁFA-val
316,23 Ft ÁFA-val
R66ED3330AA7AK - 330nF 100V ±10% MKT R.66 RM=10mm tömbkondenzátor - KEMET

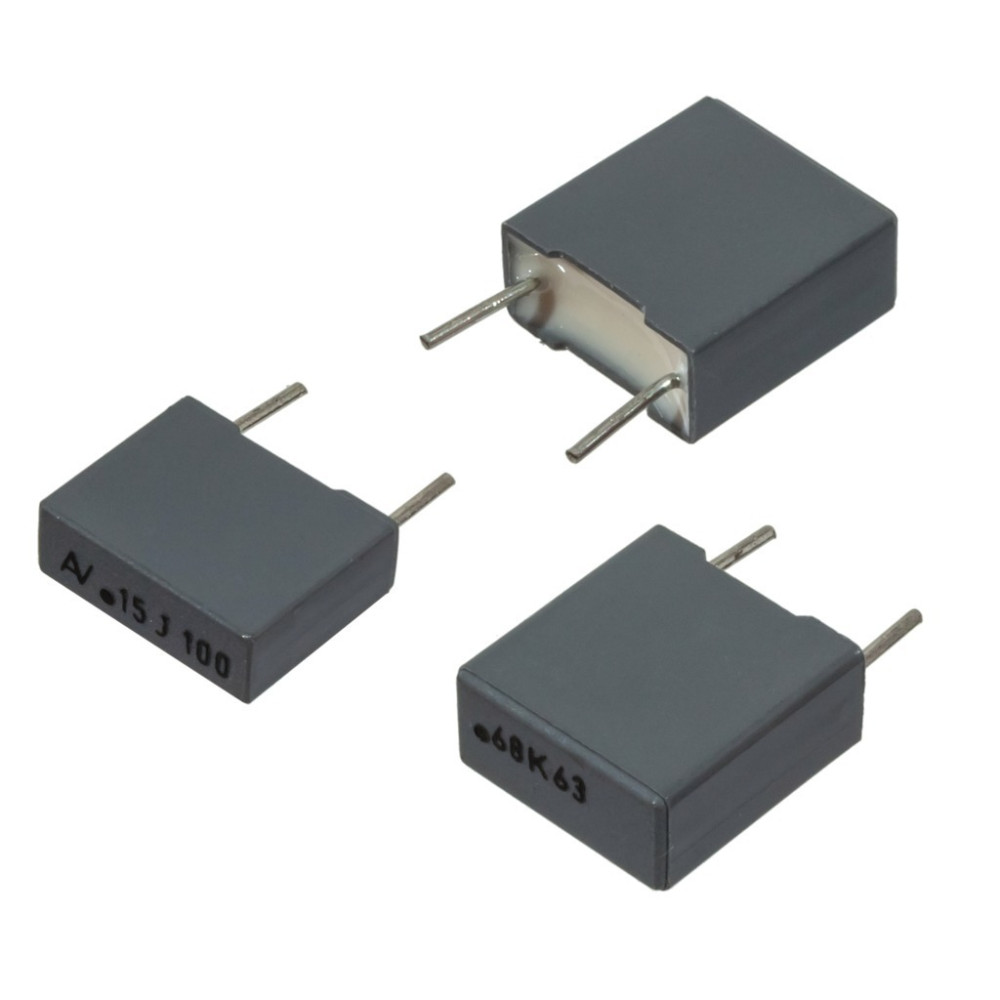

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 7 db
249 Ft+ÁFA
316,23 Ft ÁFA-val
316,23 Ft ÁFA-val
Tömb kondenzátor 100V ±10% MKT R.66 RM4 (10mm)
MPN:
R66ED3330AA7AK
Termék gyártója:
Adatlap:
Cikkcsoport:
Tömbkondenzátorok
Alkatrész család:
Gyártói termékcsoport:
Kapacitás érték [F]:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Névleges feszültség [V]:
100VDC/63VAC
Kivezetések száma:
2
Tűrés [ % ]:
±10 %
Külső hossz [mm]:
13 mm
Külső szélesség [mm]:
4 mm
Külső magasság [mm]:
9 mm
Lábtávolság:
10 mm
Szigetelő paraméter:
Fémezett poliészter-fólia
Működési hőmérséklettartomány min. [°C]:
-55 °C
Működési hőmérséklettartomány max. [°C]:
+105 °C
ROHS:
Igen
db
Központi raktár
7 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
R66ED3330AA7AK – 330nF 100V ±10 % MKT fóliakondenzátor (RM=10mm, furatszerelt)
Az R66ED3330AA7AK egy fémezett poliészter-fólia dielektrikumú tömbkondenzátor a KEMET (Arcotronics) R66 sorozatából, amelyet kifejezetten egyenáramú alkalmazásokhoz fejlesztettek ki. A termék kiváló leválasztó (by-passing), blokkoló és zavarszűrő tulajdonságokkal rendelkezik, különösen alacsony feszültségű áramkörökben, így gyakori választás az autóipari elektronikában is. A kompakt, furatszerelt kivitel és a nem induktív felépítése megbízható, stabil működést biztosít hosszú élettartamon keresztül.
Főbb termékjellemzők
- Dielektrikum: fémezett poliészter fólia (polietilén-tereftalát), vákuumpárologtatott alumínium réteggel.
- Tekercselés: nem induktív kivitelű (non-inductive winding), alacsony saját induktivitással (≈8 nH, kb. 2 mm vezetékhosszon).
- Kivezetések: ónozott huzalozás, furatszerelt (THT) kialakítással, 10 mm lábosztással.
- Ház és védelem: hőre keményedő gyantával töltött műanyag tok, amely oldószerálló és az UL94 szabvány szerint lángálló.
- Széles üzemi hőmérséklet-tartomány: -55°C és +105°C között, 55/105/56 klímakategóriával (IEC 60068-1).
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | R66ED3330AA7AK |
| Gyártó | KEMET (Arcotronics) |
| Sorozat | R66 (MKT) |
| Kapacitás | 330nF |
| Kapacitástűrés | ±10 % |
| Névleges feszültség | 100 VDC / 63 VAC |
| Dielektrikum | Fémezett poliészter fólia |
| Lábtávolság (pitch) | 10 mm |
| Külső méretek (Sz x Ma x H) | 4 mm x 9 mm x 13 mm |
| Kivitel | Furatszerelt, NYÁK-ba ültethető |
| Üzemi hőmérséklet-tartomány | -55°C … +105°C |
| Max. dv/dt | 150 V/µs |
| Max. K₀ | 30 E3 V²/µs |
| Veszteségi tényező (DF) | ≤100×10⁻⁴ @1 kHz; ≤150×10⁻⁴ @10 kHz |
Miért válassza az R66ED3330AA7AK kondenzátort?
Az R66 sorozat a kis méret és a megbízható elektromos teljesítmény ötvözetét kínálja, ami ideálissá teszi szűrési és blokkolási feladatokra érzékeny, helytakarékos áramköri tervekhez. A nem induktív felépítése és a szigorú gyártási, illetve megbízhatósági szabványoknak (IEC 60384-2, UL94) való megfelelés garantálja a tartós, stabil üzemet nagy igénybevételű áramkörökben is.
Felhasználási területek:
- Autóipari elektronikai áramkörök zavarszűrése
- Tápegységek blokkoló és szűrő kondenzátoraként
- Jelvonalak csatolásánál és leválasztásánál
- Általános célú egyenáramú alkalmazások, interferenciaszűrés
- Ipari vezérlőáramkörök és fogyasztói elektronika
Az R66ED3330AA7AK megbízható, iparilag minősített választás minden olyan alkalmazáshoz, ahol kompakt méretű, stabil paraméterű fóliakondenzátorra van szükség szűrési vagy blokkolási feladatokhoz.
