R66PD1330AA10K – 3,3 nF, 630 V ±10 %, MKT, R.66, RM = 7,5 mm, Folienkondensator – KEMET
0,091 €+ MwSt.
0,1156 € inkl. MwSt.
0,1156 € inkl. MwSt.
R66PD1330AA10K – 3,3 nF, 630 V ±10 %, MKT, R.66, RM = 7,5 mm, Folienkondensator – KEMET

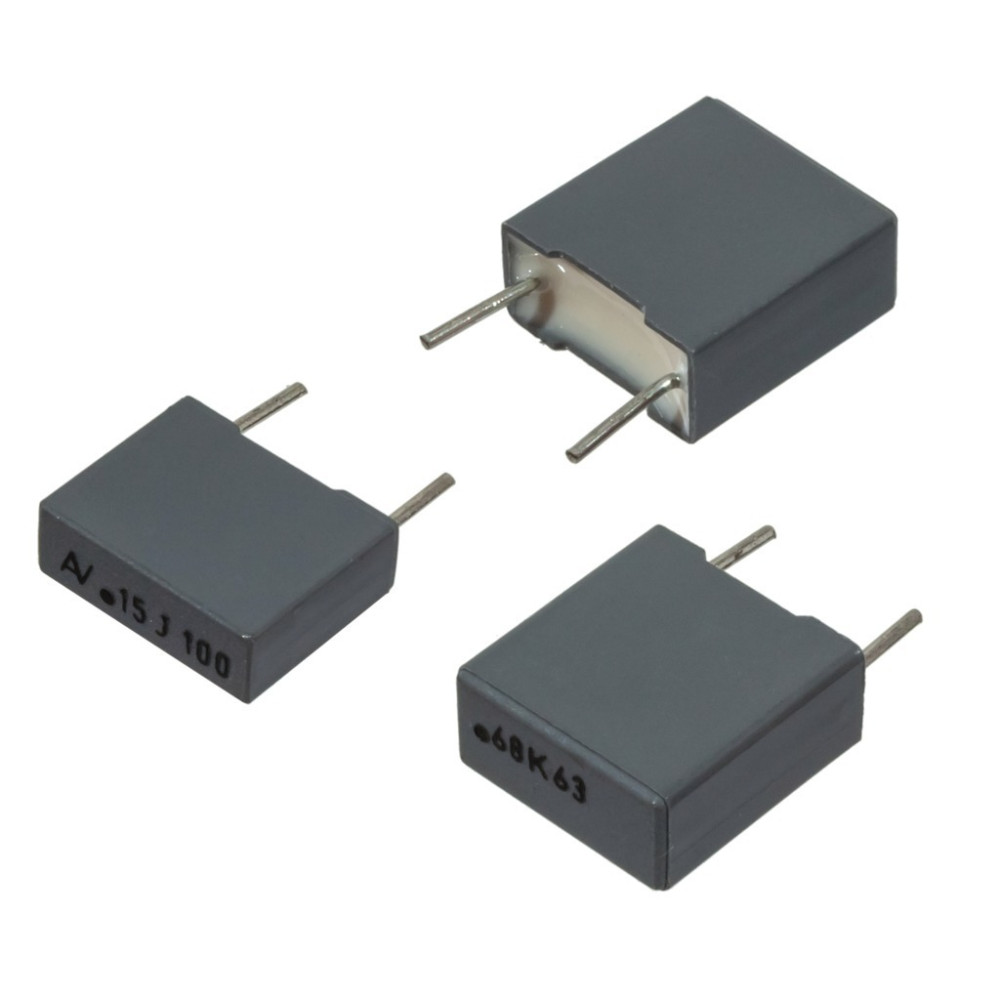

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 71 St.
0,091 €+ MwSt.
0,1156 € inkl. MwSt.
0,1156 € inkl. MwSt.
Folienkondensator 630V ±10% MKT R.66 RM3 (7.5mm)
Hersteller Code:
R66PD1330AA10K
Hersteller:
Datenblatt:
Gruppe:
Folie Kondensatoren
Bauteile Familie:
Produktgruppe:
Kapazität [F]:
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Nennspannung [V]:
630VDC/220VAC
Anzahl der Leitungen:
2
Toleranz [ % ]:
±10 %
Außenlänge [mm]:
10.5 mm
Außenbreite [mm]:
3.5 mm
Außenhöhe [mm]:
8.5 mm
Raster, Anschluss:
7.5 mm
Dielektrische Charakteristik:
Metallisierte Polyester-film
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+105 °C
ROHS:
Nicht
St.
Unser Lager
71 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
R66PD1330AA10K – 3.3nF/630V MKT fóliakondenzátor (±10%, RM=7,5mm, furatszerelt)
A R66PD1330AA10K egy fémezett poliészter-fólia (MKT) tömbkondenzátor a KEMET (Arcotronics) R66 sorozatából, amelyet kifejezetten egyenáramú alkalmazásokra fejlesztettek ki. A termék kiváló leválasztó (by-pass), blokkoló és zavarszűrő tulajdonságokkal rendelkezik alacsony feszültségű áramkörökben, így különösen jól alkalmazható auto- és ipari elektronikai fejlesztésekben. A kompakt, furatszerelt kivitel és a nem induktív felépítés megbízható, hosszú élettartamú működést biztosít.
Főbb termékjellemzők
- Dielektrikum: fémezett poliészter fólia (PET), egyoldalas kivitelben, vákuumban párologtatott alumínium rétegekkel.
- Nem induktív felépítés: kiváló nagyfrekvenciás viselkedést és stabil elektromos paramétereket biztosít.
- Robusztus védelem: hőre keményedő gyantával töltött, oldószerálló és az UL94 szabvány szerint lángálló műanyag ház.
- Széles üzemi hőmérséklet-tartomány: -55°C és +105°C között alkalmazható, 55/105/56 klimatikus kategóriába sorolva (IEC 60068-1).
- Ónozott huzalos kivezetések: egyszerű, megbízható forraszthatóság THT (furatszerelt) technológiával.
- Magas névleges feszültség: 630VDC/220VAC, amely stabil működést garantál akár magasabb feszültségű áramkörökben is.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | R66PD1330AA10K |
| Gyártó | KEMET (Arcotronics) |
| Termékcsalád | R66 – MKT sorozat |
| Kapacitás | 3.3nF |
| Kapacitás tűrés | ±10% (K) |
| Névleges feszültség | 630 VDC / 220 VAC |
| Dielektrikum | Fémezett poliészter-fólia (PET) |
| Lábtávolság (pitch) | 7,5 mm |
| Méretek (B x H x L) | 3.5 mm x 8.5 mm x 10.5 mm |
| Max. dv/dt | 40 V/µs |
| Max. K0 | 50 E3 V²/µs |
| Veszteségi tényező (tgδ) | ≤100x10⁻⁴ (1 kHz-en) / ≤150x10⁻⁴ (10 kHz-en) |
| Szigetelési ellenállás (VR>100Vdc) | ≥30000 MΩ (tipikus: 50000 MΩ) |
| Teljes önindukció (L) | ≈8 nH (kb. 2 mm vezetékhossznál) |
| Üzemi hőmérséklet-tartomány | -55°C és +105°C között |
| Kivitel | Furatszerelt, NYÁK-ba ültethető |
Miért válassza a R66PD1330AA10K kondenzátort?
A R66 sorozat kompakt mérete és kiváló elektromos paraméterei révén ideális választás azokhoz az alkalmazásokhoz, ahol a megbízhatóság és a stabil zavarszűrési teljesítmény kiemelten fontos. A szigorú ipari szabványoknak megfelelő gyártás és a széles hőmérséklet-tartomány garantálja a hosszú élettartamot akár igénybevett autoelektronikai környezetben is.
Felhasználási területek:
- DC áramkörök leválasztása (by-pass) és blokkolása
- Interferencia-szűrés alacsony feszültségű rendszerekben
- Autóipari elektronikai áramkörök
- Ipari vezérlőpanelek szűrőáramkörei
A R66PD1330AA10K egy megbízható, iparilag bevált fóliakondenzátor, amely kiváló választás mindazoknak a tervezőknek, akik stabil, hosszú élettartamú és szabványos megoldást keresnek DC alkalmazásaikhoz.
Daten
Zusätzliches Datenblatt:
Gewicht:
0,44 g/St.
