R66ID2680AA6AK – 68 nF, 250 V ±10 %, MKT, R.66, RM = 7,5 mm, Folienkondensator – KEMET
0,2068 €+ MwSt.
0,2626 € inkl. MwSt.
0,2626 € inkl. MwSt.
R66ID2680AA6AK – 68 nF, 250 V ±10 %, MKT, R.66, RM = 7,5 mm, Folienkondensator – KEMET

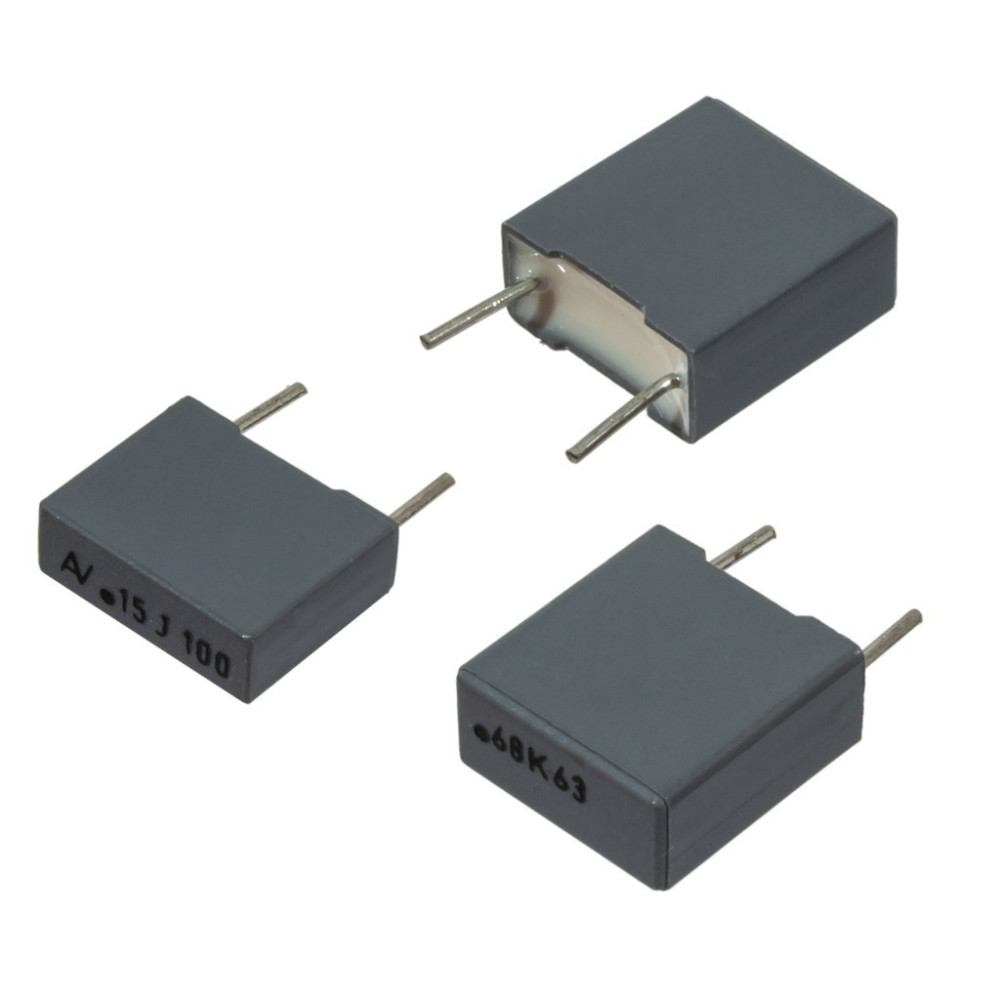

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 484 St.
0,2068 €+ MwSt.
0,2626 € inkl. MwSt.
0,2626 € inkl. MwSt.
Folienkondensator 250V ±10% MKT R.66 RM3 (7.5mm)
Hersteller Code:
R66ID2680AA6AK
Hersteller:
Datenblatt:
Gruppe:
Folie Kondensatoren
Bauteile Familie:
Produktgruppe:
Kapazität [F]:
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Nennspannung [V]:
250VDC/160VAC
Anzahl der Leitungen:
2
Toleranz [ % ]:
±10 %
Außenlänge [mm]:
10 mm
Außenbreite [mm]:
3 mm
Außenhöhe [mm]:
8 mm
Raster, Anschluss:
7.5 mm
Dielektrische Charakteristik:
Metallisierte Polyester-film
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+105 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
100
0,14 €
0,18 €
Unser Lager
484 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
R66ID2680AA6AK – 68nF 250VDC/160VAC MKT tömbkondenzátor (±10 %, RM=7.5mm, furatszerelt)
A R66ID2680AA6AK egy fémezett poliészter-fólia dielektrikumú tömbkondenzátor a KEMET (Arcotronics) R66 sorozatából, amelyet kifejezetten egyenáramú alkalmazásokhoz fejlesztettek ki. A termék kiváló leválasztó (by-passing), blokkoló és zavarszűrő tulajdonságokkal rendelkezik, különösen alacsony feszültségű áramkörökben, így gyakori választás az autóipari elektronikában is. A kompakt, furatszerelt kivitel és a nem induktív felépítése megbízható, stabil működést biztosít hosszú élettartamon keresztül.
Főbb termékjellemzők
- Dielektrikum: Fémezett poliészter fólia (PET), vákuumban párologtatott alumínium rétegekkel, ami stabil elektromos jellemzőket és jó öngyógyuló (self-healing) tulajdonságot biztosít.
- Tekercselés: Nem induktív kialakítás, ónozott huzalos kivezetésekkel az egyszerű forrasztás érdekében.
- Védelem: Hőre keményedő gyantával töltött műanyag tok, amely az UL94 szabvány szerint oldószerálló és lángálló.
- Széles hőmérséklettartomány: -55°C és +105°C közötti üzemi hőmérséklet, 55/105/56 klimatikus kategória (IEC 60068-1) szerint.
- Nagy megbízhatóság: MIL HDB 217 szabvány szerinti meghibásodási ráta mindössze ≤2 FIT, hosszú távú stabilitás garantálva.
- Jelölés: A kapacitásérték, a tűrés és a névleges egyenfeszültség közvetlenül a tokra van nyomtatva.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | R66ID2680AA6AK |
| Kapacitás | 68nF |
| Kapacitás tűrés | ±10 % |
| Névleges feszültség | 250 VDC / 160 VAC |
| Dielektrikum | Fémezett poliészter-fólia (polietilén-tereftalát |
| Kivitel | Furatszerelt, ónozott huzal kivezetésekkel |
| Lábtávolság (pitch) | 7,5 mm |
| Méretek (Sz×Ma×H) | 3 mm x 8 mm x 10 mm |
| Üzemi hőmérséklet | -55°C ... +105°C |
| Veszteségi tényező (DF) | ≤100×10⁻⁴ (1 kHz) / ≤150×10⁻⁴ (10 kHz) |
| Max. dv/dt | 200 V/µs |
| Max. K₀ | 100×10³ V²/µs |
| Szigetelési ellenállás (VR>100Vdc) | ≥30 000 MΩ (tipikusan 50 000 MΩ) |
| Teszt feszültség | 1,6×VR, 2 s (+25°C±5°C) |
| Önindukció (L) | ≈8 nH (kb. 2 mm vezetékhossznál) |
Miért válassza a R66ID2680AA6AK kondenzátort?
Ez a kondenzátor a KEMET/Arcotronics bevált R66 sorozatának tagja, amely garantált minőséget és hosszú távú stabilitást kínál ipari és autóipari alkalmazásokhoz egyaránt. A kis méret, a nem induktív felépítés és a lángálló tokozás együttesen teszik alkalmassá kritikus, nagy megbízhatóságot igénylő áramkörökbe való beépítésre, miközben a 250 V-os névleges feszültség elegendő tartalékot biztosít alacsony feszültségű rendszerekben.
Felhasználási területek:
- Autóipari elektronikai áramkörök zavarszűrése és leválasztása
- DC tápegységek szűrő- és blokkoló kondenzátoraként
- Ipari vezérlő- és automatizálási elektronikák
- Jelcsatoló (coupling) és jelformáló áramkörök
- Általános célú NYÁK-ba ültethető szűrőalkalmazások
A R66ID2680AA6AK megbízható, hosszú élettartamú megoldást nyújt minden olyan tervezéshez, ahol stabil kapacitásérték, kiváló szigetelési tulajdonságok és iparági szabványoknak megfelelő megbízhatóság szükséges.
Daten
Zusätzliches Datenblatt:
Gewicht:
0,3338 g/St.
