R-782.5-1.0 - Vin=4.75-18V Vout=2.5V Iout=1A SIP3, 78XX lábkompatibilis DC/DC-átalakító - RECOM

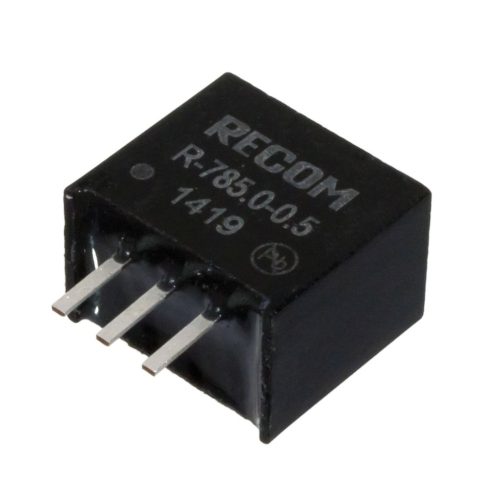

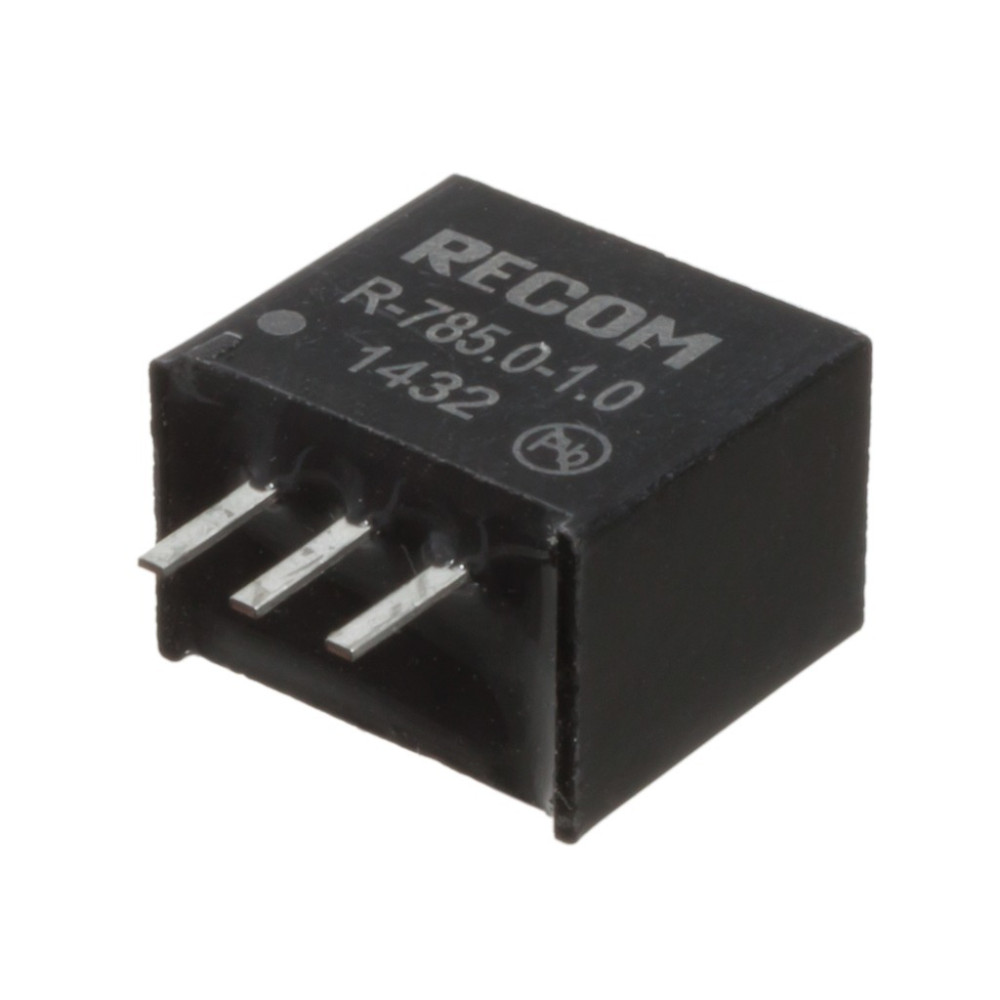

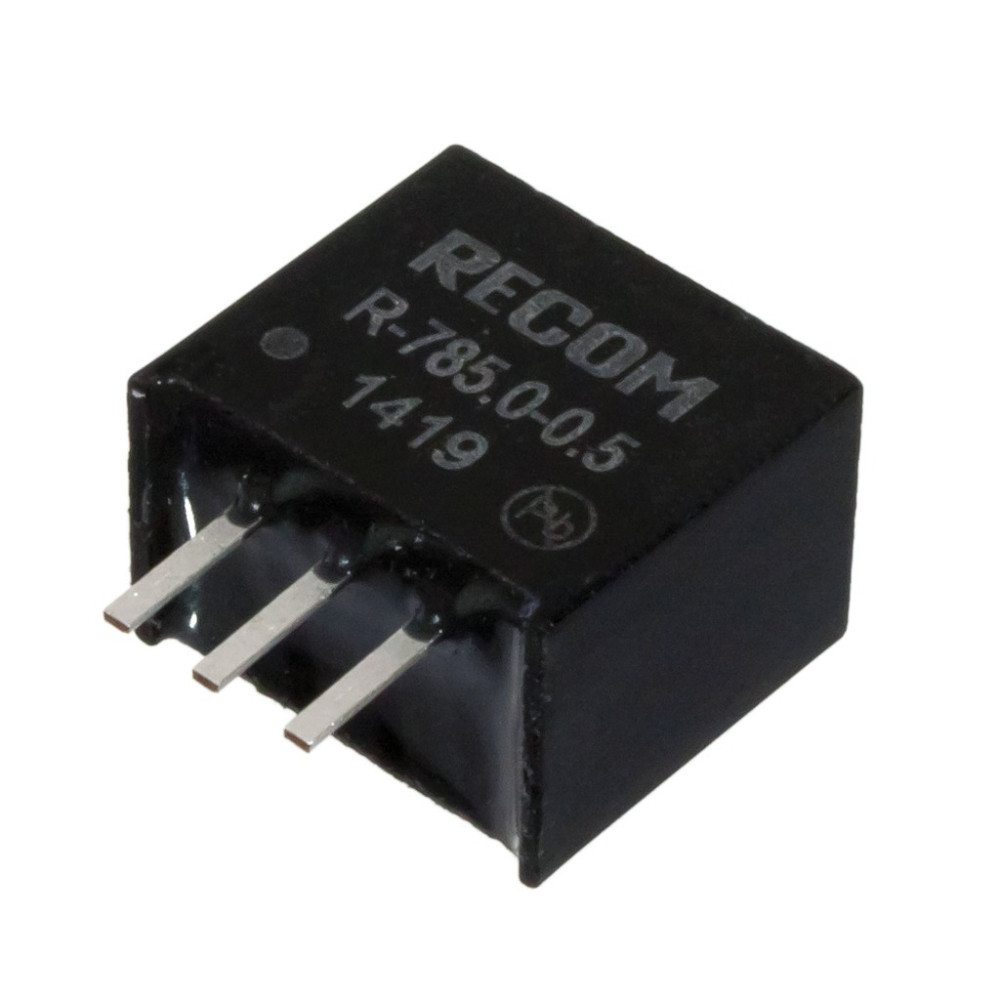

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 36 db
2 269,65 Ft+ÁFA
2 882,46 Ft ÁFA-val
2 882,46 Ft ÁFA-val
DC/DC-konverter vin=4.75-18V vout=2.5V Iout=1A SIP3,78XX lábkompatibilis
MPN:
R-782.5-1.0
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Kimeneti feszültség, nom. [V]:
2.5 V
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
3
Áramkör típusa:
DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+18 V
Bemeneti feszültség, min. [V]:
+4.75 V
Kimeneti áram max. [A]:
1 A
Kimeneti teljesítmény max.[W]:
2.5 W
Szigetelési feszültség Uiso [kV]:
Nem szigetelt
Működési hőmérséklettartomány min. [°C]:
-40 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
10
1 655,15 Ft
2 102,04 Ft
Központi raktár
36 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Mások ezt is megvásárolták
Részletek
R-782.5-1.0 – 78XX lábkompatibilis DC/DC-átalakító modul (Vin: 4,75–18 V, Vout: 2,5 V / 1 A, SIP3)
Az R-782.5-1.0 a RECOM INNOLINE sorozatának tagja, egy háromkivezetéses, SIP3 tokozású, kapcsolóüzemű DC/DC-átalakító modul, amely közvetlen pin-kompatibilis helyettesítője az 78XX sorozatú lineáris feszültségstabilizátoroknak. A modul 4,75–18 V-os bemeneti feszültségtartományból stabil 2,5 V-os kimeneti feszültséget állít elő, legfeljebb 1 A kimeneti áram mellett, miközben hatásfoka minimális bemeneti feszültségen elérheti a 87%-ot. Kompakt, alacsony profiljú kialakításának és kiváló hatásfokának köszönhetően hőelvezető lapka nélkül is alkalmazható.
Főbb termékjellemzők
- 78XX pin-kompatibilis kialakítás: Három kivezetése (Pin 1: +Vin, Pin 2: GND, Pin 3: +Vout) megegyezik a 78XX sorozatú lineáris stabilizátorokéval, így azok közvetlen, forraszthatóan cserélhető kiváltására alkalmas.
- Magas hatásfok, nincs szükség hűtőbordára: A minimális bemeneti feszültségen mért hatásfok 87%, a maximális bemeneti feszültségen 81%, ami jelentősen csökkenti a hőterhelést, és feleslegessé teszi a drága, helyet foglaló hűtőbordát.
- Széles bemeneti feszültségtartomány: 4,75 V-tól 18 V-ig működik, így számos szabványos tápforrással (pl. 5 V, 9 V, 12 V-os rendszerekkel) kompatibilis.
- Rövidzárlat-védelem és termikus lekapcsolás: Folyamatos rövidzárlat-védelem automatikus visszaállítással, valamint termikus lekapcsolás gondoskodik a modul és a csatlakoztatott áramkör védelméről.
- Alacsony kimeneti zaj és hullámosság: A 20 MHz sávszélességen mért tipikus hullámossági feszültség mindössze 20 mVp-p, így a modul kiválóan alkalmas érzékeny analóg és digitális áramkörök táplálására is.
- Kompakt, alacsony profilú tok: A 11,5 × 7,5 × 10,2 mm-es méret és az 1,9 g-os tömeg ideálissá teszi szűkös helykialakítású alkalmazásokban való beépítésre, furatszerelt technológiával.
Műszaki specifikációk
| Paraméter | Érték / Leírás |
|---|---|
| Típusszám | R-782.5-1.0 |
| Bemeneti feszültségtartomány | 4,75 V – 18 V |
| Kimeneti feszültség (névleges) | 2,5 V |
| Kimeneti áram (max.) | 1000 mA (1 A) |
| Kimeneti teljesítmény (max.) | 2,5 W |
| Hatásfok (min. Vin) | 87% |
| Hatásfok (max. Vin) | 81% |
| Kimeneti feszültség pontossága (100% terhelés) | ±2% (típ.), ±3% (max.) |
| Vonalszabályozás (100% terhelés, max. Vin) | 0,2% (típ.), 0,4% (max.) |
| Terhelésfüggő szabályozás (10–100% terhelés) | 0,4% (típ.), 0,6% (max.) |
| Hullámfeszültség és zaj (20 MHz BW) | 20 mVp-p (típ.), 30 mVp-p (max.) |
| Kapcsolási frekvencia | 280 kHz (min.) / 350 kHz (típ.) / 430 kHz (max.) |
| Nyugalmi áram (0% terhelés) | 5 mA (típ.), 7 mA (max.) |
| Rövidzárlat-védelem | Folyamatos, automatikus visszaállítással |
| Üzemi hőmérséklet | -40°C – +85°C |
| Tárolási hőmérséklet | -55°C – +125°C |
| Tokozás | SIP3 (furatszerelt, 3 kivezetés) |
| Méretek (H × Sz × M) | 11,5 × 7,5 × 10,2 mm |
| Tömeg | 1,9 g |
| EMC tanúsítás | EN55022 B osztály (szűrővel), EN55024, EN61000 |
| Biztonsági tanúsítás | EN 60950-1:2006 + A12:2011 |
| RoHS megfelelőség | 2011/65/EU (6/6) |
| MTBF (+25°C, MIL-HDBK-217F) | 13 338 × 10³ óra |
Miért válassza az R-782.5-1.0 modult?
Az R-782.5-1.0 legfontosabb előnye, hogy a lineáris 78XX stabilizátorokkal azonos lábkiosztása miatt minimális tervezési ráfordítással cserélhető be meglévő áramkörökbe, miközben a kapcsolóüzemű elvnek köszönhetően drasztikusan csökkenti a hőtermelést – hőelvezetőre nincs szükség. A 3 éves gyártói garancia, a kiterjedt EMC-tanúsítványok és a rendkívül magas MTBF érték biztosítja, hogy a modul ipari és kereskedelmi alkalmazásokban egyaránt hosszú távon megbízhatóan működjön.
Felhasználási területek:
- Ipari vezérlőrendszerek és PLC-modulok 2,5 V-os tápellátása
- Meglévő, 78XX lineáris stabilizátort alkalmazó készülékek energiahatékonyabbá tétele
- Beágyazott rendszerek, mikrovezérlős kártyák tápellátása
- Mérőműszerek és szenzoros adatgyűjtő egységek
- Akkumulátoros vagy tágabb tápfeszültség-tartományból üzemelő hordozható eszközök
Az R-782.5-1.0 kiváló megoldást jelent mindazok számára, akik megbízható, kompakt és energiatakarékos DC/DC-átalakítót keresnek 2,5 V-os kimeneti feszültséghez, különösen ott, ahol a lineáris stabilizátorok hőtermelése vagy alacsony hatásfoka problémát okoz.
Adatok
További adatlap:
Tömeg:
1,9 g/db
