REC3-1205DRW/B - 3W Vin=9-18V Vout=2x5V Iout=2x300mA, ~DIL24, 1KV, szigetelt DC/DC-átalakító - RECOM
A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Nincs raktáron
DC/DC-konverter 3W vin=9-18V vout=2x5V Iout=2x300mA ~DIL24,1KV szigetelt
MPN:
REC3-1205DRW/B
Termék gyártója:
Adatlap:
Cikkcsoport:
DC/DC-átalakító modulok
Alkatrész család:
Gyártói termékcsoport:
Kimeneti feszültség, nom. [V]:
±5 V
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt
Kivezetések száma:
12
Áramkör típusa:
Szigetelt DC/DC-átalakító áramkör
Bemeneti feszültség, max. [V]:
+18 V
Bemeneti feszültség, min. [V]:
+9 V
Kimeneti áram max. [A]:
2 x 300 mA
Kimeneti teljesítmény max.[W]:
3 W
Szigetelési feszültség Uiso [kV]:
1 kV
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+70 °C
ROHS:
Nem
Központi raktár
0 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
REC3-1205DRW/B – 3W-os, kettős kimenetű DC/DC-átalakító (Vin=9-18V, Vout=±5 V, 1kV szigetelés)

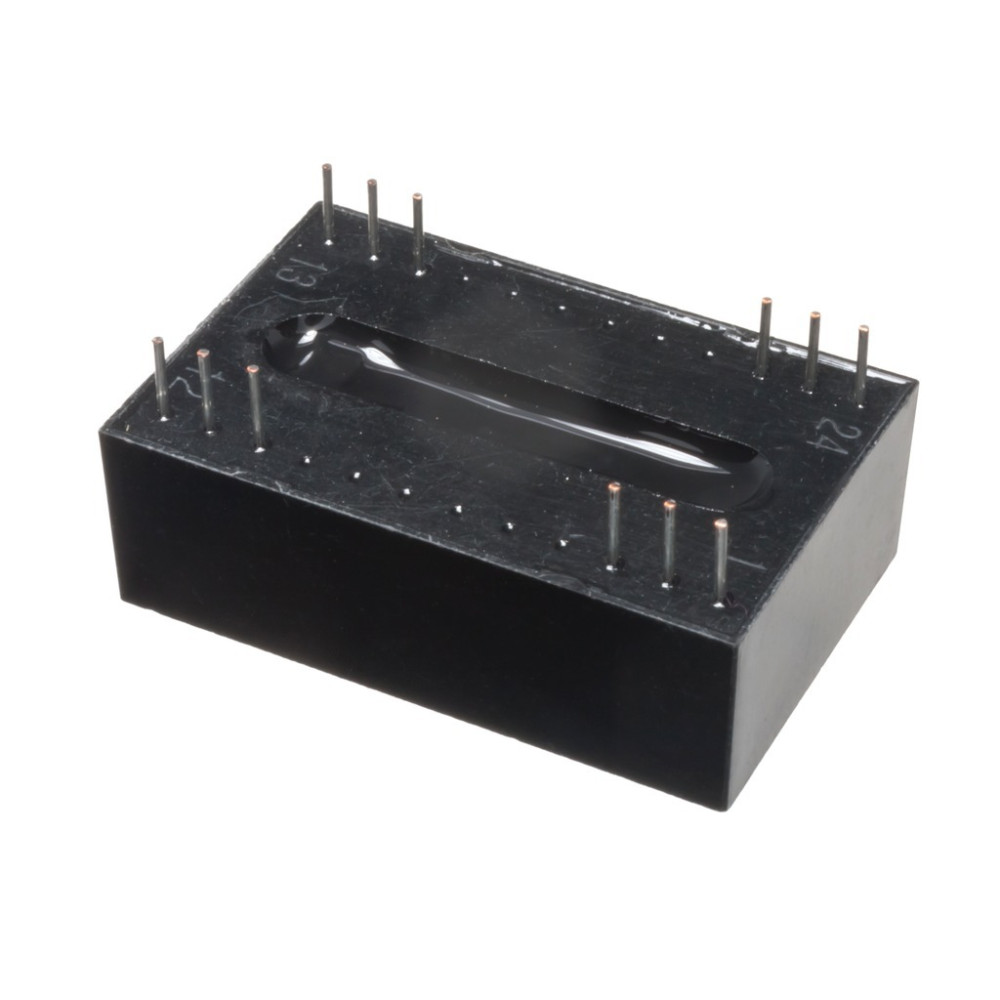

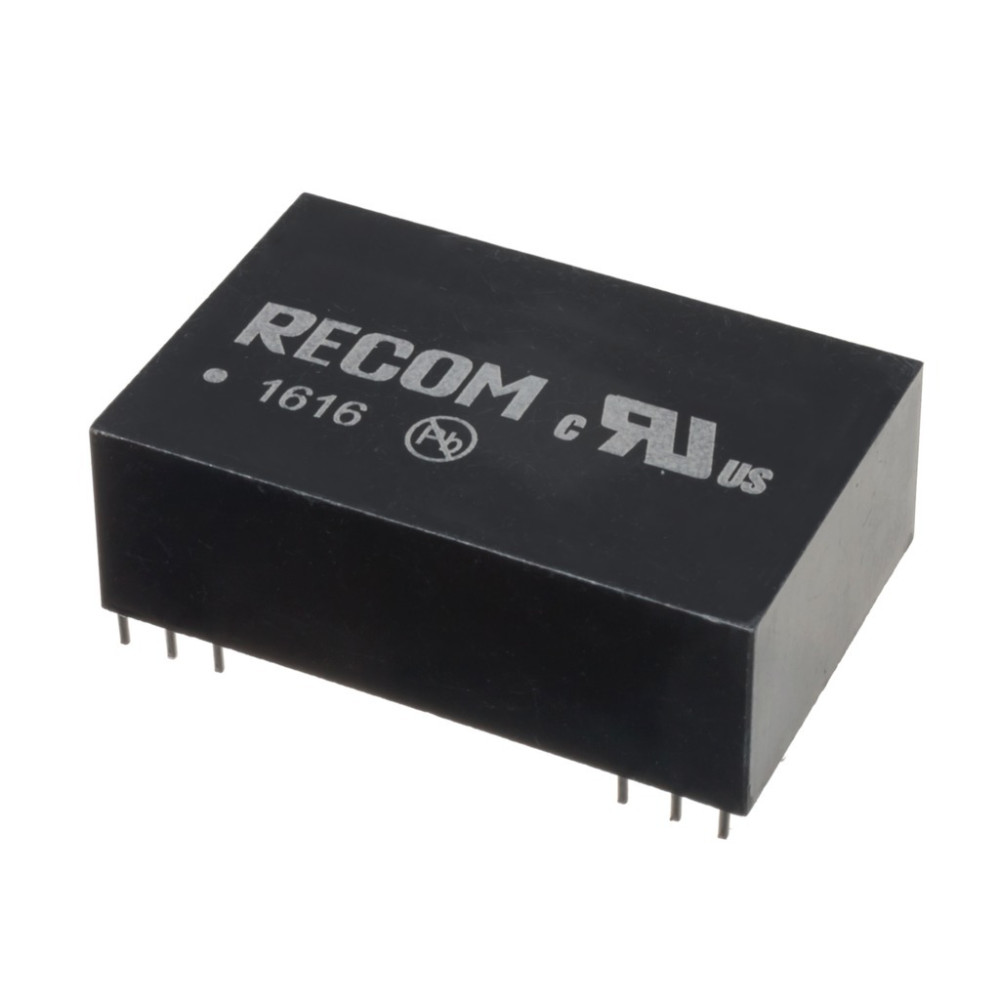

A REC3-1205DRW/B egy kompakt, DIP24 tokozású, szabályozott kimenetű DC/DC-átalakító a RECOM ECONOLINE termékcsaládjából. A modul feladata a bemeneti egyenfeszültség galvanikusan leválasztott, kettős kimeneti feszültséggé alakítása, így 5V szimmetrikus tápellátást biztosít érzékeny analóg és digitális áramkörök számára. A REC3-S/DRW sorozat tagjaként a "B" pin-kiosztású változatot képviseli, amely 2:1-es széles bemeneti feszültségtartománnyal rendelkezik.
Főbb termékjellemzők
- Kettős, szabályozott kimenet: ±5 V kimeneti feszültséget biztosít, kimenetenként 2 x 300 mA áramerősséggel, így szimmetrikus tápellátást igénylő op-amp és jelfeldolgozó áramkörökhöz ideális.
- Széles bemeneti tartomány: 9-18 VDC bemeneti feszültséget fogad, 2:1-es arányú tartomány, amely rugalmasságot biztosít instabilabb, ipari tápellátású rendszerekben.
- Galvanikus leválasztás: 1 kVDC szigetelési feszültség garantálja a bemeneti és kimeneti oldal közötti elektromos elkülönítést, védve az érzékeny áramköröket.
- Rövidzárvédelem: A folyamatos rövidzárvédelem megnöveli az áramkör élettartamát és megbízhatóságát meghibásodás esetén is.
- Kiváló hatásfok: Akár 74%-os hatásfokkal működik, ami csökkenti a hőtermelést és lehetővé teszi a passzív hűtést.
- Robusztus tokozás: UL94V-0 minősítésű, nem vezető műanyag tokozás biztosítja a tűzbiztonságot és a mechanikai védelmet.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | REC3-1205DRW/B |
| Bemeneti feszültség | 9 - 18 VDC |
| Kimeneti feszültség | ±5 VDC |
| Kimeneti áram | 2 x 300 mA |
| Kimeneti teljesítmény | 3 W |
| Hatásfok | 74% |
| Szigetelési feszültség | 1000 VDC min. |
| Szigetelési ellenállás | 10⁹ ohm min. |
| Szigetelési kapacitás | 80 pF max. |
| Feszültségbeállítási pontosság | ±2% max. |
| Hőmérsékleti együttható | ±0,03%/°C |
| Zaj és lüktetés (20MHz sávszélesség) | 100 mVp-p max. |
| Vonalszabályozás (HL-LL) | ±0,2% max. |
| Terhelésszabályozás | ±0,2% max. |
| Kapcsolási frekvencia teljes terhelésnél | 25 kHz min. |
| Üzemi hőmérséklet-tartomány | -25°C ... +70°C |
| Tárolási hőmérséklet-tartomány | -55°C ... +100°C |
| Tokozás | DIP24, nem vezető műanyag |
| Tömeg | 14,6 g |
| Hűtés | Szabad légáramlásos |
Miért válassza a REC3-1205DRW/B átalakítót?
A REC3-1205DRW/B kiváló megbízhatóságot nyújt a folyamatos rövidzárvédelemnek és a 100%-os beégetési (burn-in) tesztelésnek köszönhetően, ami csökkenti a meghibásodási kockázatot terepi alkalmazásokban. A galvanikus leválasztás és a szimmetrikus ±5 V kimenet ideális megoldást kínál olyan rendszerekhez, ahol zajmentes, elkülönített tápellátásra van szükség.
Felhasználási területek:
- Ipari vezérlőrendszerek és PLC-modulok táplálása
- Analóg jelfeldolgozó és mérőáramkörök szimmetrikus tápellátása
- Kommunikációs és hálózati berendezések galvanikusan leválasztott tápegységei
- Beágyazott rendszerek, ahol a bemeneti feszültség ingadozó lehet
- Op-amp alapú jelkondicionáló áramkörök
A REC3-1205DRW/B egy megbízható, galvanikusan leválasztott DC/DC-átalakító, amely ipari környezetben is stabil, szimmetrikus ±5 V tápellátást biztosít a kapcsolódó áramkörök számára.
Adatok
Tömeg:
12 g/db
