FBNAB3100FZ000 - C14 csatlakozó aljzat beépített hálózati zavarszűrővel, 250V/6A 2x1mH (FIL 3100-6) - KEMET
3 306,13 Ft+ÁFA
4 198,79 Ft ÁFA-val
4 198,79 Ft ÁFA-val
FBNAB3100FZ000 - C14 csatlakozó aljzat beépített hálózati zavarszűrővel, 250V/6A 2x1mH (FIL 3100-6) - KEMET

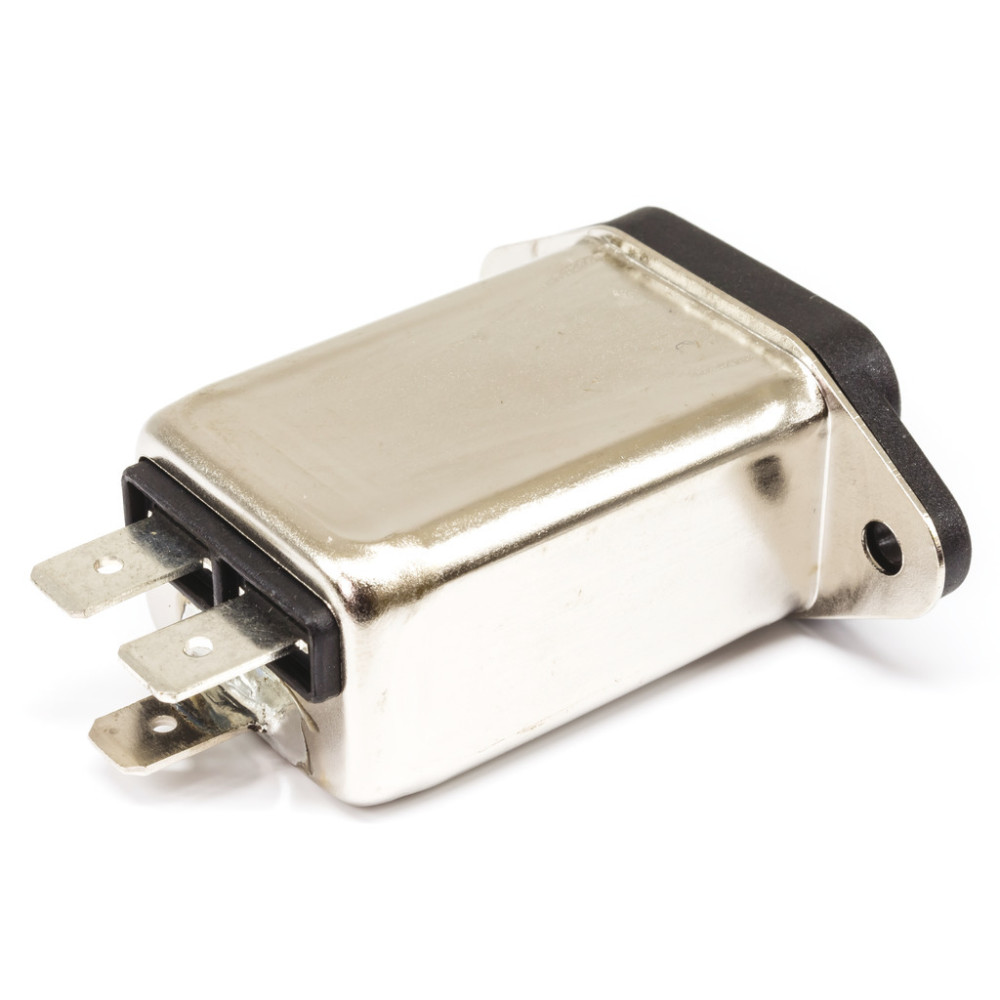

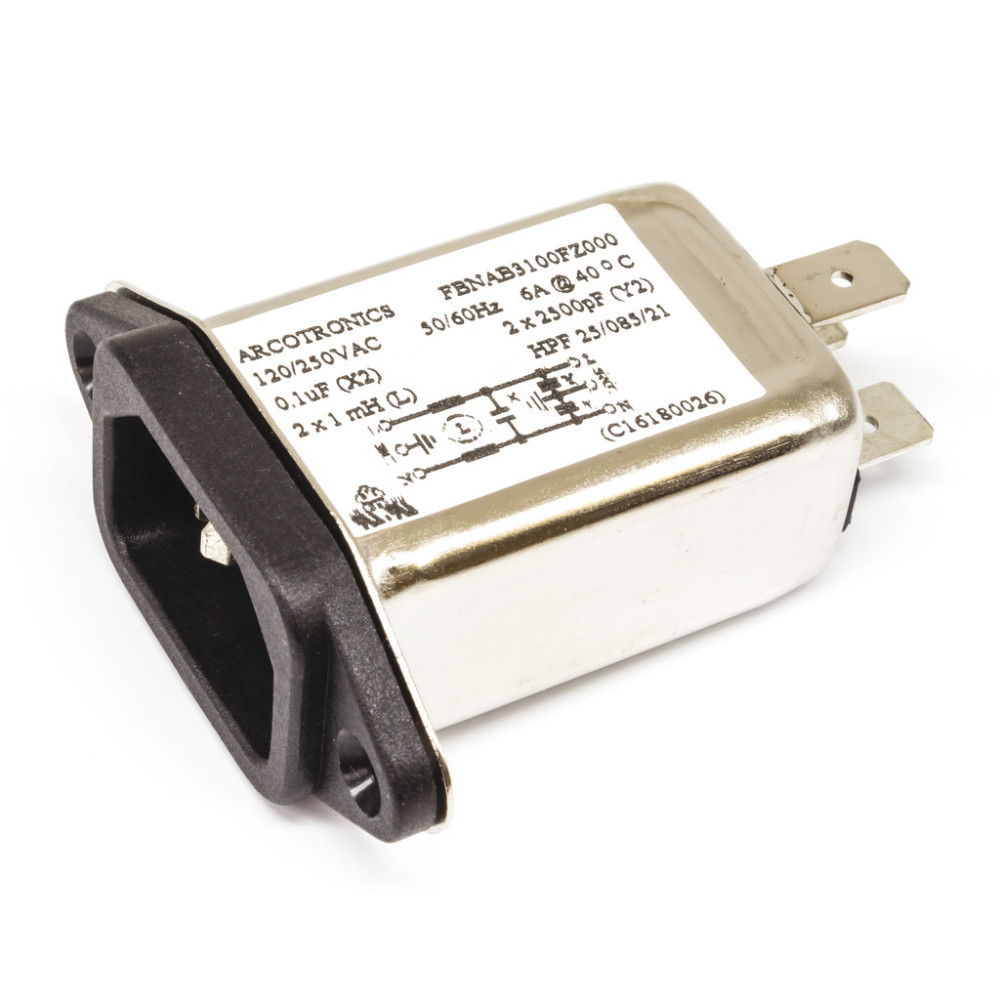

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 29 db
3 306,13 Ft+ÁFA
4 198,79 Ft ÁFA-val
4 198,79 Ft ÁFA-val
Csatlakozó aljzat zavarszűrővel, 250V/6A 2x1mH
MPN:
FBNAB3100FZ000
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető, csavarral
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
3
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
47 mm
Külső szélesség [mm]:
51 mm
Külső magasság [mm]:
23.5 mm
Névleges áram max. [A]:
6 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
29 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FBNAB3100FZ000 – Egyfázisú IEC hálózati csatlakozó aljzat (C14) beépített zavarszűrővel (250V AC, 6A, 2x1mH)
A FBNAB3100FZ000 egy készülékházra (panelre) szerelhető kivitelű IEC 60320 hálózati csatlakozó aljzat, amelybe a KEMET (Arcotronics) gyártó közvetlenül integrálta a hálózati zavarszűrő áramkört. A modul a FB sorozat tagja, kompakt fém házban kapott helyet, és költséghatékony megoldást kínál a hálózatból érkező zavarok (EMI) csillapítására. Ideális azon készülékekhez, ahol a hálózati bemenet és a szűrőfunkció egy közös, egyszerűen beépíthető egységben szükséges.
Főbb termékjellemzők
- Integrált kialakítás: Az IEC 60320 szabványos hálózati aljzat (C14) és a zavarszűrő egyetlen fém házban, panelre szerelve, csavarral rögzíthető.
- 6A-es névleges áram: A sorozat közepes áramerősségű kivitele, amely biztonságos üzemet garantál 40°C-os környezeti hőmérsékletre vonatkoztatva.
- X és Y kondenzátoros szűrőfokozat: 0,01 µF Cx kondenzátor és 2x2500 pF Cy kondenzátor, kiegészítve 2x1mH-s soros induktivitással (L) a hatékony zavarszűrésért.
- Faston kimeneti csatlakozás: A kimeneti oldalon 6,3 x 0,8 mm-es sarus érintkezők (FASTON .250) találhatók, a földelő kivezetés a fém házhoz van csatlakoztatva.
- Széles hőmérséklet-tartomány: HMF klimatikus kategória szerint -25°C és +85°C között alkalmazható, ami ipari és általános felhasználású környezetekben is stabil működést biztosít.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | FBNAB3100FZ000 |
| Gyártó | KEMET (Arcotronics) |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Névleges áram (IR) | 6 A (40°C-os környezeti hőmérsékletre vonatkoztatva) |
| Induktivitás (L) | 2x1 mH |
| X kondenzátor (Cx) | 0,01 µF |
| Y kondenzátor (Cy) | 2x2500 pF |
| Szivárgó áram (IL) | 2x0,23 mA (220V, 50Hz mellett, max. érték) |
| Szigetelési vizsgálati feszültség (2 s) | vonal-föld: 3000 Vdc vagy 1800 Vac; vonal-vonal: 1700 Vdc |
| Kivezetések (kimenet) | Faston 6,3 x 0,8 mm |
| Bemeneti csatlakozó | IEC 60320 szabványos csatlakozó (aljzat) |
| Klimatikus kategória | HMF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Külső méretek (H x Sz x M) | 47 x 51 x 23,5 mm |
| Kivezetések száma | 3 |
Miért válassza a FBNAB3100FZ000 modult?
A modul egyetlen, könnyen szerelhető panelbeépítő egységben egyesíti a hálózati csatlakozást és a zavarszűrést, így jelentősen egyszerűsíti a készülék belső huzalozását és csökkenti a szükséges alkatrészek számát. A robusztus fém ház és a szigorú szigetelési vizsgálati előírásoknak (3000 Vdc) megfelelő kialakítás megbízható és biztonságos üzemet garantál hosszú távon is.
Felhasználási területek:
- Üzleti és irodai elektronikai berendezések
- Számítástechnikai eszközök és monitorok (VDU)
- Automaták, árusító berendezések
- Ipari vezérlőszekrények és tápegységek
- Általános fogyasztói elektronikai készülékek
A FBNAB3100FZ000 egy megbízható, jól bevált megoldás azoknak a fejlesztőknek, akik a hálózati csatlakozás és az EMI-szűrés funkcióját egyetlen kompakt, panelre szerelhető alkatrészben szeretnék megoldani.
Adatok
További adatlap:
Tömeg:
45,35 g/db
