FBNAB3100BZ000 - Egyfázisú, C14 csatlakozó aljzat, hálózati zavarszűrő, 250V/1A 2x10mH (FIL 3100-1) - KEMET
11 999 Ft+ÁFA
15 238,73 Ft ÁFA-val
15 238,73 Ft ÁFA-val
FBNAB3100BZ000 - Egyfázisú, C14 csatlakozó aljzat, hálózati zavarszűrő, 250V/1A 2x10mH (FIL 3100-1) - KEMET

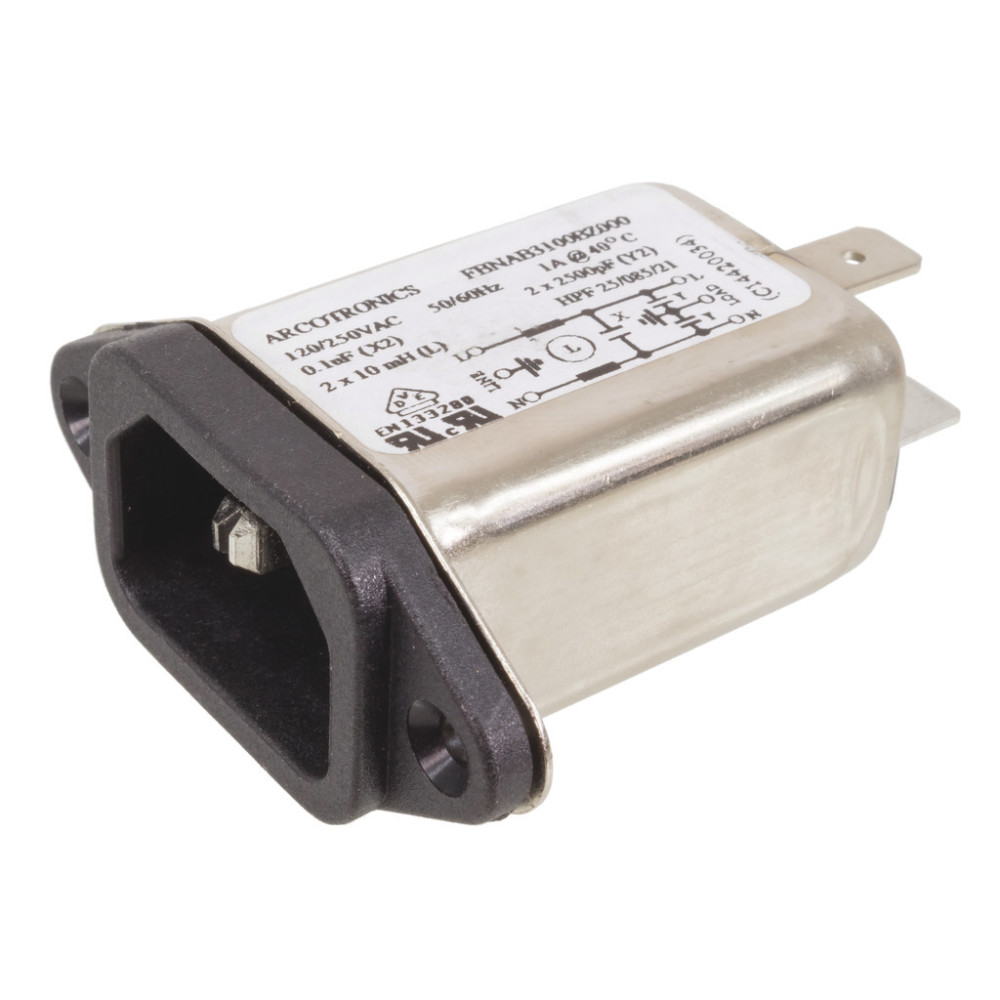

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 92 db
11 999 Ft+ÁFA
15 238,73 Ft ÁFA-val
15 238,73 Ft ÁFA-val
Csatlakozó aljzat zavarszűrővel, 250V/1A 2x10mH
MPN:
FBNAB3100BZ000
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető, csavarral
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
3
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
47 mm
Külső szélesség [mm]:
51 mm
Külső magasság [mm]:
23.5 mm
Névleges áram max. [A]:
1 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
92 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FBNAB3100BZ000 – Egyfázisú, C14 hálózati csatlakozó aljzat zavarszűrővel (250V AC, 1A, 2x10mH, IEC 60320)
A FBNAB3100BZ000 egy készülékházra vagy panelre szerelhető IEC 60320 szabvány szerinti hálózati csatlakozó aljzat modul, amely beépített EMI/RFI zavarszűrőt tartalmaz. A KEMET (Arcotronics) által gyártott, az FB sorozatba tartozó alkatrész kompakt, könnyű fémházban kerül kivitelezésre, és megbízható védelmet biztosít a hálózati vezetéken keresztül érkező vezetett zavarok ellen. Kialakításának köszönhetően ipari, kereskedelmi és orvostechnikai berendezésekben egyaránt jól alkalmazható.
Főbb termékjellemzők
- Integrált IEC 60320 csatlakozó: A hálózati kábel csatlakoztatására szolgáló szabványos bemenet és a szűrő egy kompakt fémházban kap helyet.
- Kétirányú szűrés: Az Cx (X-kondenzátor, 0,01 µF) és Cy (Y-kondenzátorok, 2x2500 pF) kombinációja, valamint a 2x10 mH-s tekercs biztosítja a differenciális és közös módú zavarok szűrését.

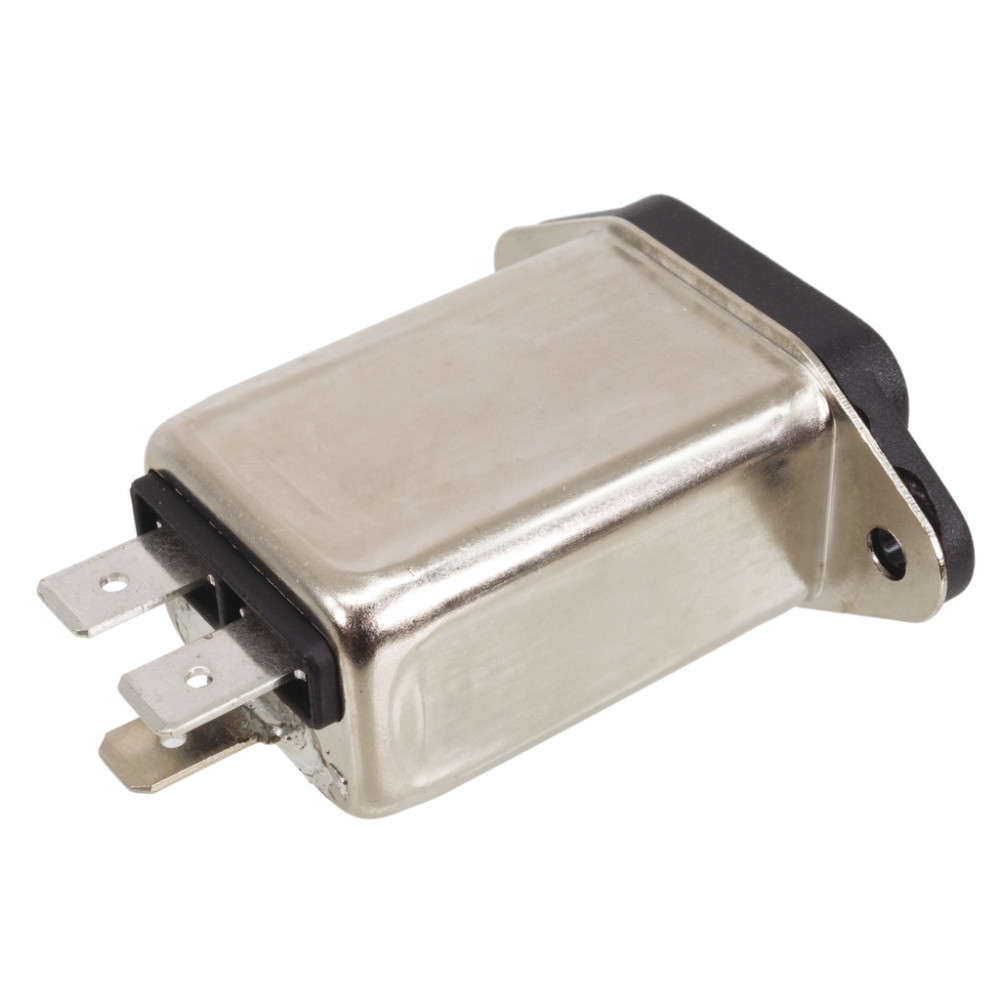

- Faston kimeneti csatlakozás: A kimeneti oldalon 6,3 x 0,8 mm-es sarus (Faston) érintkezők találhatók a berendezés belső csatlakoztatásához.
- Fém ház, földelt kivitel: A ház fémből készült, a földelő terminál közvetlenül a házhoz csatlakozik, ami hozzájárul az elektromos biztonsághoz.
- Széles hőmérséklet-tartomány: HMF (25/085/21) klímakategória szerint -25°C és +85°C között alkalmazható.
- Magas átütési szilárdság: A szigetelés vonal–föld irányban 3000 Vdc / 1800 Vac, vonal–vonal irányban 1700 Vdc feszültségtesztet visel el.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | FBNAB3100BZ000 |
| Gyártó | KEMET (Arcotronics) |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Névleges áram (IR) | 1 A (40°C-os környezeti hőmérsékletre vonatkozóan) |
| Induktivitás (L) | 2 x 10 mH |
| X-kondenzátor (Cx) | 0,01 µF |
| Y-kondenzátorok (Cy) | 2 x 2500 pF |
| Szivárgási áram (IL) | 2 x 0,23 mA (220V, 50Hz mellett, max.) |
| Feszültségteszt (2 s) | Vonal–föld: 3000 Vdc / 1800 Vac; Vonal–vonal: 1700 Vdc |
| Csatlakozás (bemenet) | IEC 60320 szabványos dugó (INPUT) |
| Csatlakozás (kimenet) | Faston 6,3 x 0,8 mm |
| Klímakategória | HMF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Külső méretek (H x Sz x Ma) | 47 x 51 x 23,5 mm |
| Ház kialakítása | Fém ház, beépített hálózati csatlakozóval, csavarozható szerelés |
Miért válassza a FBNAB3100BZ000-t?
A FBNAB3100BZ000 alkatrész egyetlen kompakt egységben kombinálja a hálózati csatlakozót és a zavarszűrő funkciót, így egyszerűsíti a készülék belső kialakítását és csökkenti a szükséges alkatrészek számát. A magas átütési feszültség és a szigorú klímakategória garantálja a hosszú távú, megbízható működést zord környezeti körülmények között is.
Felhasználási területek:
- Ipari és kereskedelmi elektronikai berendezések hálózati bemenete
- Számítástechnikai eszközök és monitorok (VDU) tápellátása
- Automaták, árusító berendezések hálózati csatlakozása
- Orvostechnikai készülékek hálózati szűrése
Amennyiben megbízható, szabványos IEC 60320 csatlakozást és beépített hálózati zavarszűrést keres egy kompakt, panelre szerelhető megoldásban, a FBNAB3100BZ000 kiváló és költséghatékony választás.
Adatok
További adatlap:
