FBNAB2470ZG110 - Egyfázisú hálózati zavarszűrő, IEC C14 csatlakozó aljzat, 250V/10A, 2x0,13mH, (FIL 2470) - KEMET
4 999 Ft+ÁFA
6 348,73 Ft ÁFA-val
6 348,73 Ft ÁFA-val
FBNAB2470ZG110 - Egyfázisú hálózati zavarszűrő, IEC C14 csatlakozó aljzat, 250V/10A, 2x0,13mH, (FIL 2470) - KEMET

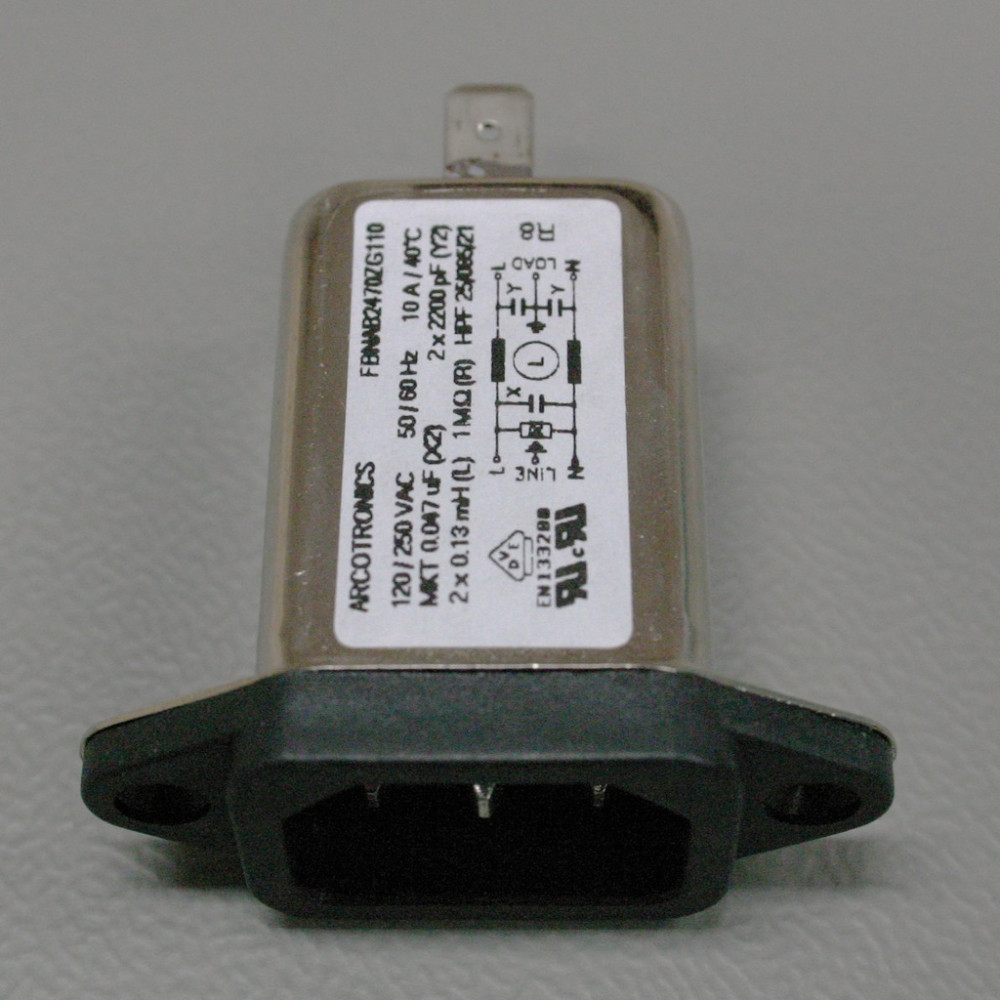

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 44 db
4 999 Ft+ÁFA
6 348,73 Ft ÁFA-val
6 348,73 Ft ÁFA-val
Csatlakozó aljzat zavarszűrővel, 250V/10A 2x0,13mH
MPN:
FBNAB2470ZG110
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető, csavarral
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
3
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
47 mm
Külső szélesség [mm]:
51 mm
Külső magasság [mm]:
23.5 mm
Névleges áram max. [A]:
10 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
44 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FBNAB2470ZG110 – Egyfázisú hálózati zavarszűrős IEC C14 csatlakozó aljzat (250V, 10A, 2x0,13mH)
A FBNAB2470ZG110 egy panelre/készülékházra szerelhető, IEC 60320 szabvány szerinti hálózati csatlakozó aljzat, amely beépített zavarszűrő áramkörrel egészíti ki a berendezés hálózati bemenetét. A terméket a KEMET (Arcotronics) gyártja az FB sorozat részeként, és elsődleges feladata a hálózatról érkező vezetett zavarok csökkentése, illetve a berendezés saját zajkibocsátásának mérséklése. Kompakt, könnyű fémházas kivitele lehetővé teszi az egyszerű, csavaros rögzítést a készülék hátfalán.
Főbb termékjellemzők
- Integrált zavarszűrés: A csatlakozó házába épített X és Y kondenzátorokból, illetve fojtótekercsből (L) álló szűrőáramkör csökkenti a vezetett zavarokat.
- 10A-es névleges áram: A sorozat legmagasabb áramerősségű kivitele, amely nagyobb terhelésű berendezésekhez is alkalmas.
- Szabványos IEC 60320 bemenet: Standard hálózati csatlakozó dugóhoz illeszkedik, így könnyen integrálható meglévő tervekbe.
- FASTON kimeneti csatlakozás: A kimeneti oldalon sarus FASTON .250 (6,3 mm) csatlakozók biztosítják a gyors, szerszám nélküli bekötést.
- Fémházas kivitel, földelt kapoccsal: A ház a földelő terminálhoz csatlakozik, ami hozzájárul az EMC-védelemhez és az érintésvédelemhez.
- Széles klimatikus tartomány: HMF (25/085/21) klimatikus kategória, –25°C és +85°C közötti üzemi hőmérséklet-tartomány.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | FBNAB2470ZG110 |
| Gyártó | KEMET (ARCOTRONICS) |
| Sorozat | FB |
| Névleges feszültség | max. 250 V AC, 50/60 Hz |
| Névleges áram (IR) | 10 A (40°C környezeti hőmérsékleten) |
| Induktivitás (L) | 2 x 0,13 mH |
| X kapacitás (Cx) | 0,047 µF |
| Y kapacitás (Cy) | 2 x 2200 pF |
| Szivárgó áram (IL) | 2 x 0,2 mA (220V, 50Hz-en) |
| Átütési feszültség | 1700 V (vonal-vonal); 3000 Vdc / 1800 Vac (vonal-föld), 2 s |
| Klimatikus kategória | HMF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Bemeneti csatlakozás | IEC 60320 szabványos csatlakozó dugó |
| Kimeneti csatlakozás | FASTON 6,3 x 0,8 mm (.250) |
| Kivezetések száma | 3 |
| Külső méretek (H x Sz x M) | 47 x 51 x 23,5 mm |
| Tokozás | Szerelhető fém modul, csavaros rögzítéssel |
Miért válassza a FBNAB2470ZG110 modult?
A FBNAB2470ZG110 egyetlen kompakt alkatrészben egyesíti a hálózati csatlakozó funkcióját és a zavarszűrő áramkört, így megspórolható a külön EMI-szűrő beépítése és a hozzá tartozó helyfoglalás. A 10A-es névleges árama és a robusztus fémházas kivitele lehetővé teszi, hogy nagyobb teljesítményfelvételű berendezésekben is megbízhatóan helyettesítse a hagyományos, szűrés nélküli hálózati bemeneti csatlakozókat.
Felhasználási területek:
- Irodai és üzleti berendezések hálózati bemenete
- Számítógépek, monitorok (VDU) tápellátása
- Fogyasztói elektronikai készülékek
- Árusítóautomaták
- Egyéb általános ipari és háztartási elektronikai eszközök
A FBNAB2470ZG110 egy praktikus, jól bevált megoldás olyan tervezők számára, akik a hálózati csatlakozás és a zavarszűrés funkcióját egyetlen, könnyen beépíthető és megbízható alkatrészben szeretnék megvalósítani.
Adatok
További adatlap:
Tömeg:
45,68 g/db
