FBPAB2680ZF100 - egyfázisú hálózati aljzat zavarszűrővel, C14, biztosítékházzal, 250V/6A 2x0,8mH (FIL 2680BP) - KEMET
12 490 Ft+ÁFA
15 862,3 Ft ÁFA-val
15 862,3 Ft ÁFA-val
FBPAB2680ZF100 - egyfázisú hálózati aljzat zavarszűrővel, C14, biztosítékházzal, 250V/6A 2x0,8mH (FIL 2680BP) - KEMET

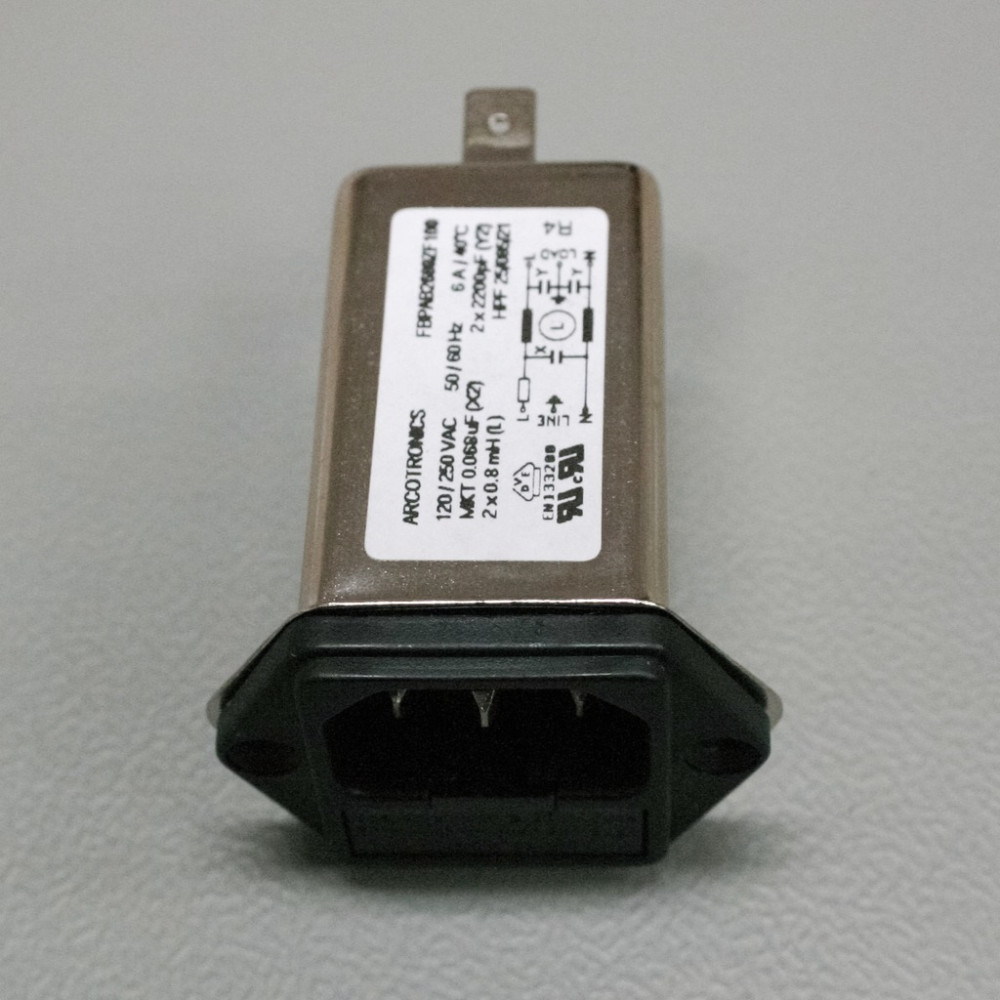

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 48 db
12 490 Ft+ÁFA
15 862,3 Ft ÁFA-val
15 862,3 Ft ÁFA-val
Csatlakozó aljzat zavarszűrővel, biztosítékházzal 250V/6A 2x0,8mH
MPN:
FBPAB2680ZF100
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető, csavarral
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
3
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
52 mm
Külső szélesség [mm]:
46 mm
Külső magasság [mm]:
35 mm
Névleges áram max. [A]:
6 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
48 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FBPAB2680ZF100 – Egyfázisú IEC C14 hálózati csatlakozó aljzat zavarszűrővel és biztosítékfoglalattal (250V AC, 6A, 2x0,8mH)
A FBPAB2680ZF100 egy csavarral szerelhető, IEC 60320 szabványú hálózati bemeneti csatlakozómodul a KEMET (Arcotronics) gyártásában, amely egyetlen kompakt, fémházas egységben egyesíti a hálózati zavarszűrő funkciót és az integrált biztosítékfoglalatot. A termék elsődleges célja a berendezésbe belépő hálózati feszültség vezetett zavarainak (EMI/RFI) szűrése, egyúttal a csatlakozás és a túláramvédelem egyszerű, helytakarékos megoldása. Ipari, orvostechnikai és fogyasztói elektronikai berendezésekbe egyaránt kiválóan illeszthető, ahol a megbízható hálózati csatlakozás mellett hatékony zavarszűrésre is szükség van.
Főbb termékjellemzők
- Integrált zavarszűrés: Beépített Cx (0,068 µF) és kétszeres Cy (2x2200 pF) kondenzátorokkal, valamint 2x0,8 mH-s fojtótekerccsel biztosítja a hatékony vezetett zavarszűrést.
- Beépített biztosítékfoglalat: Az F.BP kivitel egyetlen 5x20 mm-es (IEC szabványú) biztosíték befogadására alkalmas foglalatot tartalmaz.
- Csavaros rögzítés: A B-kivitel csavarral szerelhető kialakítású, ami stabil, tartós rögzítést tesz lehetővé a készülékházban.
- FASTON kimeneti csatlakozás: A kimeneti oldalon 6,3 x 0,8 mm-es sarus (FASTON) érintkezők biztosítják az egyszerű, szerszám nélküli bekötést.
- Kompakt, fémházas kivitel: A beépített hálózati csatlakozóval ellátott fémház kis helyigényű, ugyanakkor robusztus megoldást kínál.
- Alacsony szivárgó áram: Max. 2x0,2 mA szivárgó áram (220V, 50Hz mellett mérve), ami érzékeny alkalmazásokban is biztonságos üzemet tesz lehetővé.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusjel | FBPAB2680ZF100 |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Névleges áram (IR) | 6 A (40°C szobahőmérsékletre vonatkoztatva) |
| Induktivitás (L) | 2x0,8 mH |
| X kondenzátor (Cx1) | 0,068 µF |
| Y kondenzátor (Cy) | 2x2200 pF |
| Szivárgó áram (IL) | max. 2x0,2 mA (220V, 50Hz) |
| Átütési feszültség (2S) | vezeték–föld: 3000 Vdc / 1800 Vac; vezeték–vezeték: 1700 Vdc |
| Kivezetések száma | 3 (bemenet, kimenet, földelés) |
| Csatlakozás (bemenet) | IEC 60320 szabványú dugó |
| Csatlakozás (kimenet) | FASTON 6,3 x 0,8 mm |
| Biztosítékfoglalat | 1 db 5 x 20 mm-es (IEC) biztosítékhoz |
| Rögzítés | Csavaros szerelés |
| Klimatikus kategória | HPF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Méretek (H x Sz x M) | 52 x 46 x 35 mm |
| Gyártó | KEMET (Arcotronics) |
Miért válassza a FBPAB2680ZF100 modult?
A FBPAB2680ZF100 egyetlen kompakt egységben kínálja a hálózati csatlakozást, a zavarszűrést és a biztosítékvédelmet, ezáltal jelentősen egyszerűsíti a készülék belső huzalozását és csökkenti a szükséges alkatrészek számát. A fémházas kivitel és a szabványos IEC 60320 csatlakozás garantálja a megbízható, biztonságos üzemeltetést, miközben a beépített szűrőelemek hatékonyan csillapítják a hálózatról érkező, illetve a berendezés által generált vezetett zavarokat.
Felhasználási területek:
- Ipari és kereskedelmi berendezések hálózati bemenete
- Orvostechnikai eszközök tápellátása
- Számítástechnikai berendezések, monitorok
- Automaták, árusító- és pénztárgépek
- Általános célú elektronikai készülékek hálózati csatlakoztatása
A FBPAB2680ZF100 egy kiváló ár-érték arányú, kompakt megoldás mindazok számára, akik egyetlen alkatrészben szeretnék megoldani a hálózati csatlakoztatást, a túláramvédelmet és a hatékony EMI-szűrést.
Adatok
További adatlap:
Tömeg:
57,66 g/db
