FLH06A0403AK - Egyfázisú furatszerelt hálózati zavarszűrő NYÁK-ba, 2x1mH 250V/6A (FIL 5006) - KEMET
8 125,93 Ft+ÁFA
10 319,93 Ft ÁFA-val
10 319,93 Ft ÁFA-val
FLH06A0403AK - Egyfázisú furatszerelt hálózati zavarszűrő NYÁK-ba, 2x1mH 250V/6A (FIL 5006) - KEMET

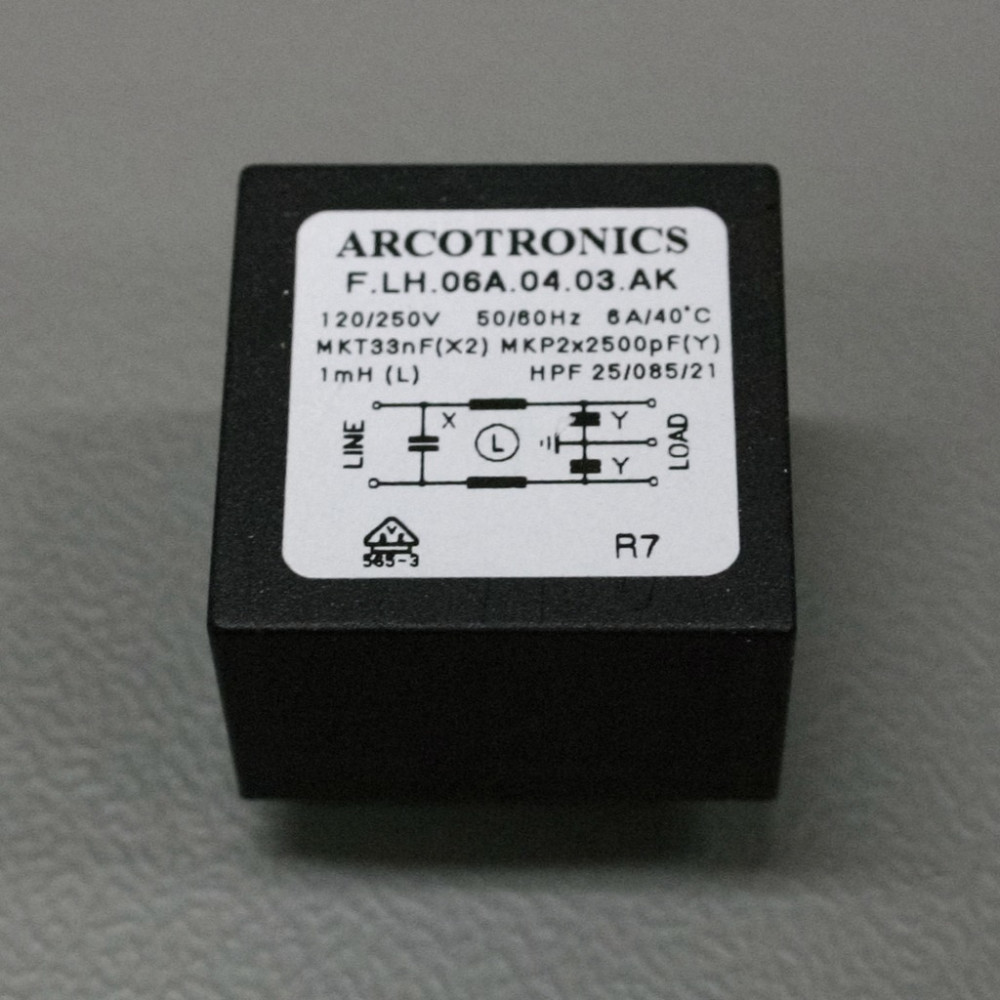

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 37 db
8 125,93 Ft+ÁFA
10 319,93 Ft ÁFA-val
10 319,93 Ft ÁFA-val
Hálózati zavarszűrő NYÁK-ba, 2x1mH 33nF 2x2,5nF 250V/6A
MPN:
FLH06A0403AK
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt, fekvő
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
5
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
32.5 mm
Külső szélesség [mm]:
32.5 mm
Külső magasság [mm]:
20 mm
Névleges áram max. [A]:
6 A
Működési hőmérséklettartomány min. [°C]:
-20 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
37 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FLH06A0403AK – Egyfázisú furatszerelt hálózati zavarszűrő NYÁK-ba (2x1mH, 250V AC, 6A)
Az FLH06A0403AK egy kompakt, nyomtatott áramkörbe (NYÁK) közvetlenül beültethető hálózati zavarszűrő, amelyet a KEMET (Arcotronics) gyárt az F.LH sorozat részeként. A műanyag házas, öngyulladásgátló gyantával lezárt szűrő kifejezetten digitális berendezésekhez, kisteljesítményű kapcsolóüzemű tápegységekhez (SMPS) és fogyasztói elektronikai eszközökhöz készült, ahol a vezetett zavarok hatékony csillapítására van szükség kompakt méretben.
Főbb termékjellemzők
- NYÁK-ba ültethető kivitel: Furatszerelt, fekvő elhelyezésű ház, amely közvetlenül a nyomtatott áramkörre szerelhető, csökkentve a huzalozási igényt.
- 6A-es névleges áram: A sorozat legnagyobb áramterhelhetőségű változata, így nagyobb teljesítményű berendezésekben is alkalmazható.
- Kettős induktivitás: A beépített 2x1mH-s tekercs hatékonyan csillapítja a szimmetrikus (differenciál) módú zavarokat.
- Kompakt, jó teljesítmény/méret arány: A tokozás mérete ellenére magas szűrési hatásfokot biztosít.
- Magas átütési szilárdság: A vonal-föld és vonal-vonal közötti szigetelés megfelel a szigorú biztonsági követelményeknek.
- Széles üzemi hőmérséklet-tartomány: -20°C és +85°C között garantáltan stabil működés (HPF klimatikus kategória).
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | FLH06A0403AK (F.LH.06A.04.03.AK) |
| Gyártó | KEMET (Arcotronics) |
| Névleges áram (IR) | 6 A (40°C szobahőmérsékletre vonatkoztatva) |
| Névleges feszültség (VR) | max. 250 V, 50/60 Hz |
| Induktivitás (L) | 2 x 1 mH |
| Kondenzátor Cx | 0,033 µF |
| Kondenzátor Cy | 2 x 2500 pF |
| Szivárgó áram (IL) | 2 x 0,23 mA (220V, 50Hz mellett, max. érték) |
| Átütési feszültség (vonal–föld) | 3000 Vdc / 1800 Vac |
| Átütési feszültség (vonal–vonal) | 1700 Vdc |
| Klimatikus kategória | HPF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -20°C ... +85°C |
| Méretek (H x Sz x Ma) | 32,5 x 32,5 x 20 mm |
| Kivezetések száma | 5 |
| Ház anyaga | Öngyulladásgátló gyantával lezárt műanyag tokozás |
Miért válassza az FLH06A0403AK zavarszűrőt?
Az FLH06A0403AK egyesíti a magas áramterhelhetőséget a kompakt, NYÁK-ra közvetlenül szerelhető formátummal, így ideális megoldást nyújt olyan tervekhez, ahol a helytakarékosság és a megbízható EMI-szűrés egyaránt fontos szempont. A robusztus, öngyulladásgátló házazás és a széles hőmérséklet-tartomány hosszú távú, stabil üzemet garantál akár ipari, akár fogyasztói alkalmazásokban.
Felhasználási területek:
- Kapcsolóüzemű tápegységek (SMPS) bemeneti zavarszűrése
- Digitális berendezések és ipari vezérlőegységek hálózati csatlakozása
- Fogyasztói elektronikai készülékek (TV, audio-video eszközök)
- Kisteljesítményű háztartási gépek hálózati szűrése
- Orvostechnikai eszközök tápellátásának zavarmentesítése
Az FLH06A0403AK megbízható, ipari minőségű megoldást kínál a hálózati zavarok hatékony csillapítására, kompakt méretben és egyszerű, NYÁK-ba ültethető kivitelben.
Adatok
További adatlap:
Tömeg:
33,35 g/db
