FLH01A0203AK - hálózati zavarszűrő NYÁK-ba, 2x10mH 250V/1A (FIL 5001) - KEMET
7 275,68 Ft+ÁFA
9 240,11 Ft ÁFA-val
9 240,11 Ft ÁFA-val
FLH01A0203AK - hálózati zavarszűrő NYÁK-ba, 2x10mH 250V/1A (FIL 5001) - KEMET

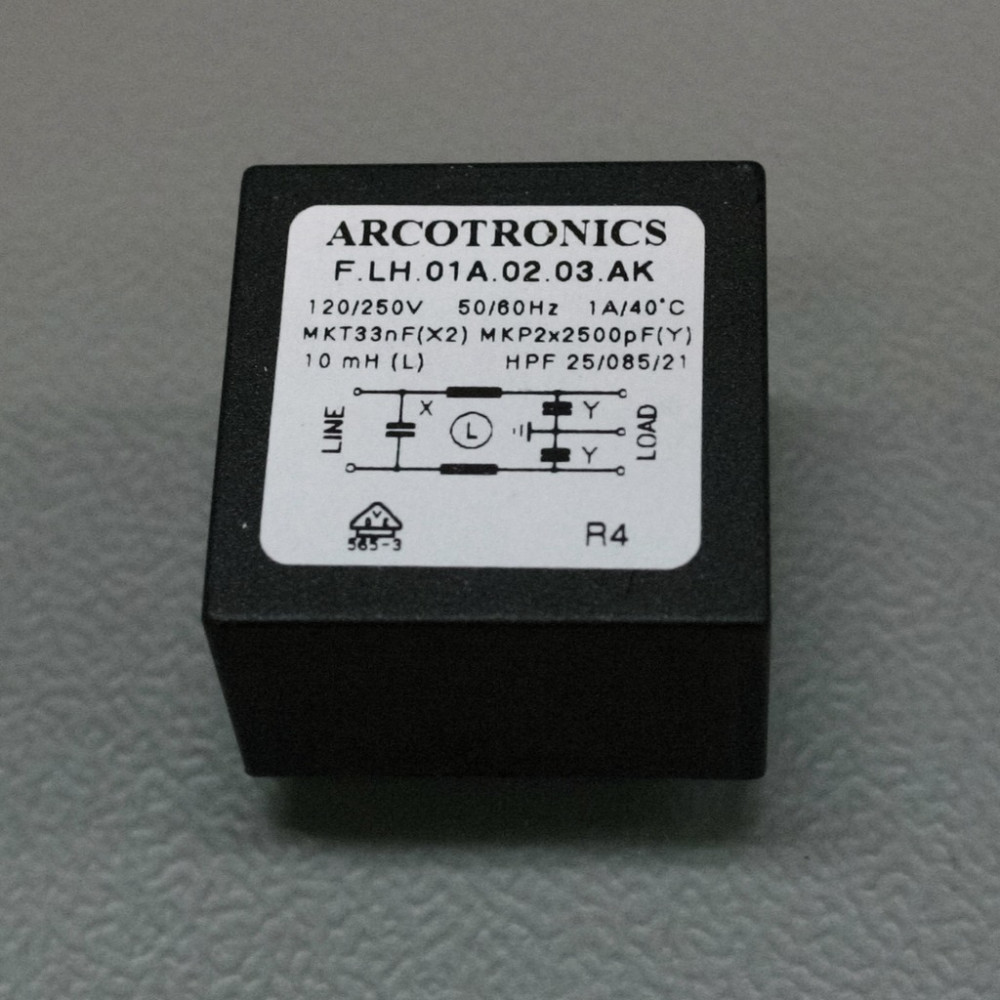

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 37 db
7 275,68 Ft+ÁFA
9 240,11 Ft ÁFA-val
9 240,11 Ft ÁFA-val
Hálózati zavarszűrő NYÁK-ba, 2x10mH 33nF 2x2,5nF 250V/1A
MPN:
FLH01A0203AK
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt, fekvő
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
5
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
32.5 mm
Külső szélesség [mm]:
32.5 mm
Külső magasság [mm]:
20 mm
Névleges áram max. [A]:
1 A
Működési hőmérséklettartomány min. [°C]:
-20 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
37 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FLH01A0203AK – Furatszerelt hálózati zavarszűrő NYÁK-ba (2x10 mH, 250V AC / 1A)
A FLH01A0203AK egy kompakt, nyomtatott áramkörbe (NYÁK) ültethető hálózati zavarszűrő a KEMET (Arcotronics) F.LH sorozatából. A modul feladata az elektromos hálózatról érkező, illetve az áramkör felől a hálózat felé terjedő vezetett zavarok (EMI) csillapítása, biztosítva ezzel a csatlakoztatott berendezés zavarmentes és megbízható működését. A tömör, öngyulladás-gátló gyantával zárt műanyag házas kivitel ideális digitális berendezésekhez, kisteljesítményű kapcsolóüzemű tápegységekhez (SMPS) és fogyasztói elektronikai eszközökhöz.
Főbb termékjellemzők
- Furatszerelt, fekvő kivitel: Közvetlenül a nyomtatott áramkörbe forrasztható, 5 kivezetéssel rendelkezik, ami egyszerűsíti a beépítést.
- Kompakt méret: 32,5 x 32,5 x 20 mm-es alapterületével kis helyigényű, jó teljesítmény/méret aránnyal rendelkező megoldást kínál.
- Kettős tekercses felépítés: A beépített 2x10 mH-s közös módusú fojtótekercs hatékonyan szűri a szimmetrikus és aszimmetrikus zavarokat.
- Zárt, védett kialakítás: Öngyulladás-gátló gyantával lezárt műanyag ház biztosítja a tartós, biztonságos üzemet.
- Széles hőmérséklet-tartomány: -20°C és +85°C közötti üzemi hőmérsékleten is stabilan működik, HPF klimatikus kategóriába sorolva.
- Magas átütési szilárdság: Az 1700 V-os vonal-vonal közötti átütési feszültség garantálja a megbízható szigetelést.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | FLH01A0203AK |
| Gyártó | KEMET (Arcotronics) |
| Névleges áram (IR) | 1 A |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Fojtótekercs induktivitása (L) | 2x10 mH |
| Cx kondenzátor | 0,033 µF |
| Cy kondenzátor | 2x2500 pF |
| Szivárgó áram (IL) | 2x0,23 mA (220V, 50Hz mellett) |
| Átütési feszültség (vonal-vonal) | 1700 Vdc |
| Szigetelési vizsgálat (vonal-föld) | 3000 Vdc / 1800 Vac |
| Klimatikus kategória | HPF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -20°C ... +85°C |
| Kivezetések száma | 5 |
| Tokozás | NYÁK-ba ültethető, furatszerelt, fekvő kivitel |
| Méretek (H x Sz x M) | 32,5 x 32,5 x 20 mm |
| Ház anyaga | Öngyulladás-gátló gyantával zárt műanyag |
Miért válassza a FLH01A0203AK zavarszűrőt?
A FLH01A0203AK kiváló választás, ha kompakt méretben, mégis megbízható EMI-szűrést szeretne biztosítani NYÁK-alapú tervezésénél. A robusztus, zárt házas kialakítás és a magas átütési feszültség garantálja a hosszú távú, biztonságos üzemet, míg a széles hőmérséklet-tartomány lehetővé teszi az iparilag változatos környezetekben történő alkalmazást is.
Felhasználási területek:
- Digitális berendezések hálózati bemeneti szűrése
- Kisteljesítményű kapcsolóüzemű tápegységek (SMPS)
- Fogyasztói elektronikai készülékek
- Ipari vezérlő- és mérőberendezések
- Orvostechnikai eszközök tápellátási szűrése
A FLH01A0203AK egy megbízható, kompakt hálózati zavarszűrő, amely tökéletesen illeszkedik a korszerű, helytakarékos elektronikai tervezés igényeihez, miközben hatékony védelmet nyújt a vezetett elektromágneses zavarok ellen.
Adatok
További adatlap:
Tömeg:
32,56 g/db
