FAMDB3600ZF000 - Egyfázisú, kétfokozatú, hálózati zavarszűrő, sarus 250V/40A (FIL 3640) - KEMET
16 534,39 Ft+ÁFA
20 998,68 Ft ÁFA-val
20 998,68 Ft ÁFA-val
FAMDB3600ZF000 - Egyfázisú, kétfokozatú, hálózati zavarszűrő, sarus 250V/40A (FIL 3640) - KEMET

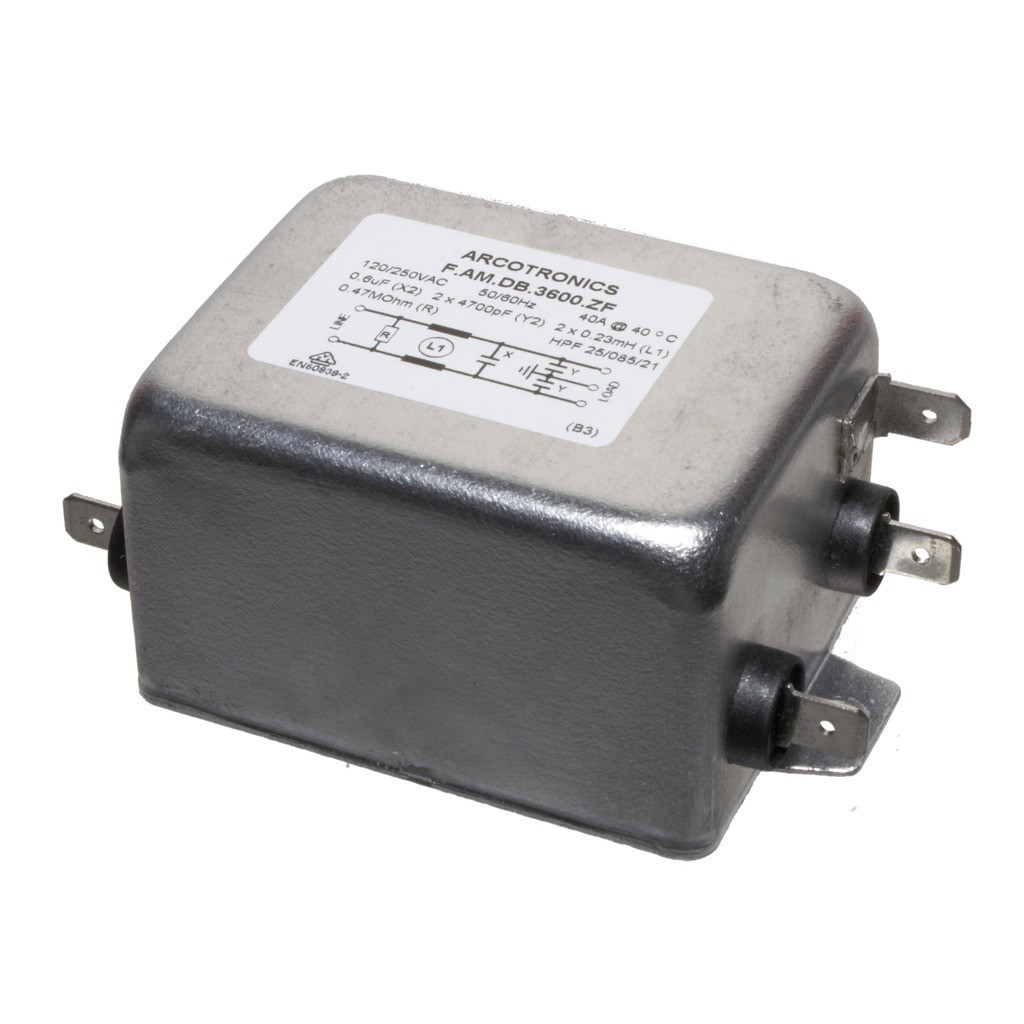

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 55 db
16 534,39 Ft+ÁFA
20 998,68 Ft ÁFA-val
20 998,68 Ft ÁFA-val
Hálózati zavarszűrő, sarus 250V/40A
MPN:
FAMDB3600ZF000
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
5
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
85 mm
Külső szélesség [mm]:
52 mm
Külső magasság [mm]:
40 mm
Névleges áram max. [A]:
40 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
10
14 872,68 Ft
18 888,30 Ft
Központi raktár
54 db
Azonnal szállítható
Szegedi üzlet
1 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FAMDB3600ZF000 – Kétfokozatú, sarus hálózati zavarszűrő (250V AC, 40A, Faston 6.3mm)
A FAMDB3600ZF000 egy nagy áramterhelésre tervezett, kétfokozatú hálózati zavarszűrő a KEMET (Arcotronics) F.AM sorozatából. A fém házas csavarozható kivitelű szűrő kifejezetten ipari teljesítményelektronikai berendezésekhez, valamint irodai- és üzleti gépekhez készült, ahol a vezetett zavarok (EMI/RFI) hatékony elnyomására van szükség akár 40A-es áramfelvétel mellett is.
Főbb termékjellemzők
- Nagy áramterhelhetőség: 40A névleges áramra méretezve, ipari teljesítményű alkalmazásokhoz is alkalmas.
- Kétfokozatú szűrőtopológia: 2x0,23 mH-s fojtótekercs, 0,6 µF-os X kondenzátor és 2x4700 pF-os Y kondenzátorok biztosítják a hatékony szimmetrikus és aszimmetrikus zavarcsillapítást.

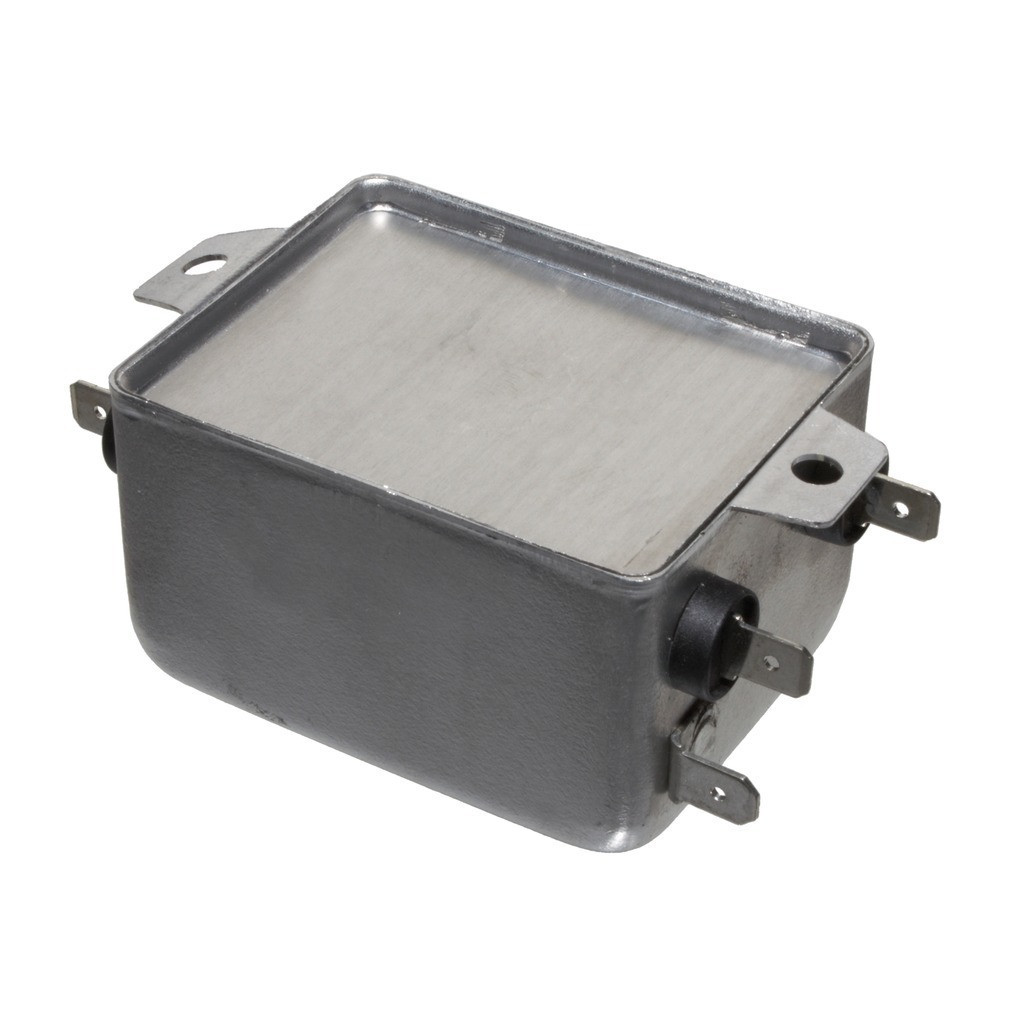

- Robusztus mechanikai kivitel: Fém ház és fedél, a belső alkatrészek önkioltó gyantával lezárva a megbízható, tartós működésért.
- Faston csatlakozás: 6,3 x 0,8 mm-es sarus (FASTON .250) kivezetések, a földelő saru közvetlenül a házhoz csatlakozik.
- Széles üzemi hőmérséklet-tartomány: -25°C és +85°C között garantált, megbízható működés zord ipari környezetben is.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | FAMDB3600ZF000 |
| Gyártó | KEMET (Arcotronics) |
| Sorozat | F.AM – kétfokozatú (multi-stage) készülékházra szerelhető szűrő |
| Névleges feszültség | max. 250 V AC, 50/60 Hz |
| Névleges áram (Ir) | 40 A |
| Fojtótekercs induktivitása (L) | 2 x 0,23 mH |
| X kondenzátor (Cx) | 0,6 µF |
| Y kondenzátorok (Cy) | 2 x 4700 pF |
| Szivárgási áram (IL) | 2 x 0,43 mA (220V, 50Hz-en mérve) |
| Szigetelési ellenállás (R) | 0,47 MΩ |
| Átütési feszültség teszt (2s) | 3000 Vdc / 1800 Vac (vonal-föld), 1700 Vdc (vonal-vonal) |
| Klimatikus kategória | HPF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Csatlakozás | Faston 6,3 x 0,8 mm, földelő saru a házhoz kötve |
| Ház típusa | C2 típusú fém ház, önkioltó gyantával tömítve |
| Méretek (H x Sz x M) | 85 x 52 x 40 mm |
Miért válassza a FAMDB3600ZF000 típust?
A szűrő kétfokozatú felépítése és robusztus, fém háza kiváló megbízhatóságot biztosít nagy áramfelvételű, ipari környezetben üzemelő berendezésekben. A Faston csatlakozás gyors és biztonságos szerelést tesz lehetővé, míg a széles hőmérséklet-tartomány és a magas átütési feszültség garantálja a hosszú távú, stabil működést zavaros hálózati környezetben is.
Felhasználási területek:
- Ipari teljesítményelektronikai berendezések tápellátásának szűrése
- Irodai és üzleti gépek hálózati zavarvédelme
- Nagy áramfelvételű ipari vezérlőrendszerek
- Általános célú, magas teljesítményű EMI/RFI szűrési feladatok
Összességében a FAMDB3600ZF000 egy megbízható, nagy terhelhetőségű, kétfokozatú hálózati zavarszűrő, amely ideális megoldást kínál azokhoz az alkalmazásokhoz, ahol hatékony zavarszűrés szükséges.
