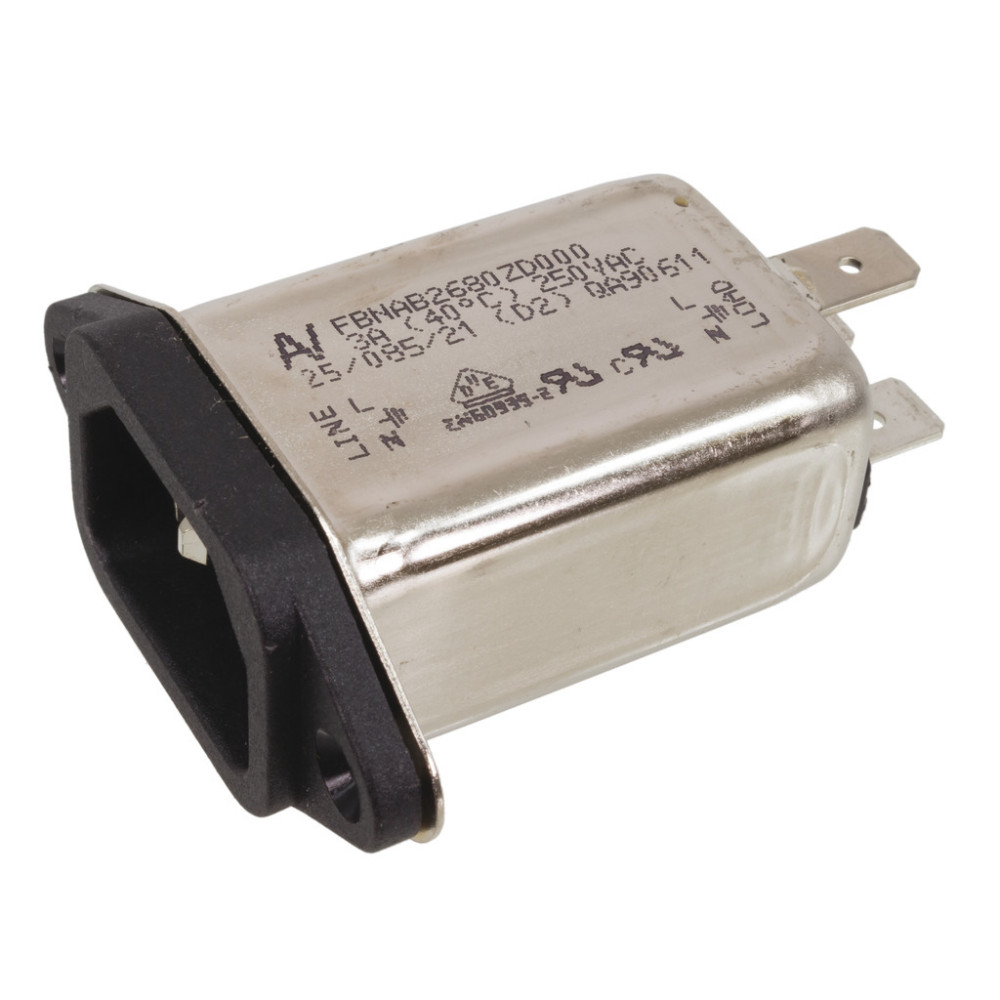

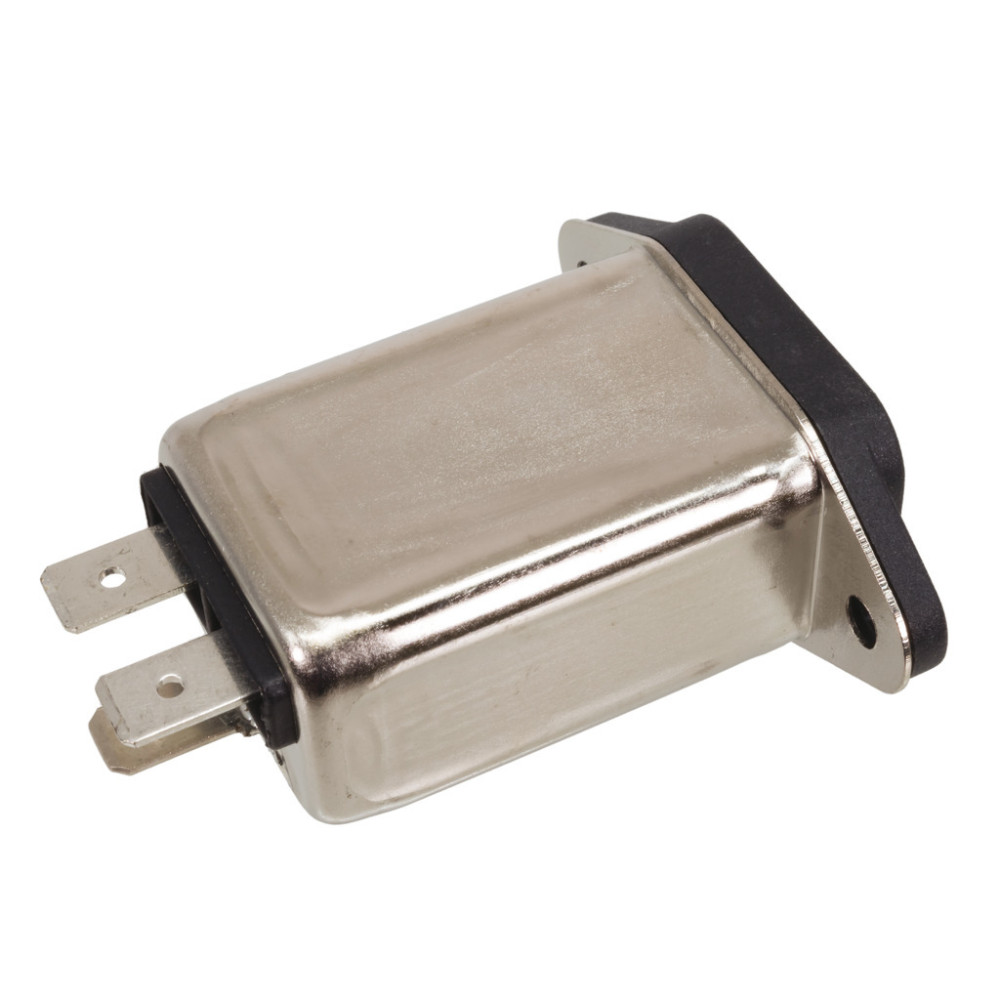

FBNAB2680ZD - Egyfázisú hálózati zavarszűrő, csatlakozó aljzatban, saruval 250V/3A IEC 2680-3 (FIL 2680) - KEMET
3 778,56 Ft+ÁFA
4 798,77 Ft ÁFA-val
4 798,77 Ft ÁFA-val
FBNAB2680ZD - Egyfázisú hálózati zavarszűrő, csatlakozó aljzatban, saruval 250V/3A IEC 2680-3 (FIL 2680) - KEMET
A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 23 db
3 778,56 Ft+ÁFA
4 798,77 Ft ÁFA-val
4 798,77 Ft ÁFA-val
Hálózati zavarszűrő, sarus 250V/3A IEC 2680-3
MPN:
FBNAB2680ZD
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
Szerelhető, csavarral
Tokozás:
Kivitel:
Sarus 6.3mm, FASTON .250
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
3
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
47 mm
Külső szélesség [mm]:
51 mm
Külső magasság [mm]:
23.5 mm
Névleges áram max. [A]:
3 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Központi raktár
23 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FBNAB2680ZD – Egyfázisú hálózati zavarszűrős IEC C14 csatlakozó aljzat, saruval (3A, 250V AC, 6,3mm FASTON)
A FBNAB2680ZD egy panelre/előlapra szerelhető, fém házas hálózati zavarszűrős betápláló modul, amelyet a KEMET (Arcotronics) gyárt az FB sorozat részeként. A modul egyetlen kompakt egységben ötvözi az IEC 60320 szabványú hálózati csatlakozó aljzatot és egy passzív EMI/RFI zavarszűrő áramkört, így egyszerűen és költséghatékonyan biztosítja a berendezés hálózati bemenetének védelmét a vezetett zavarokkal szemben.
Főbb termékjellemzők
- Integrált zavarszűrés: Beépített X- és Y-kondenzátorokkal, valamint közösmódú fojtótekercsekkel csökkenti a hálózatról érkező és a berendezés által keltett vezetett zavarokat.
- IEC 60320 szabványú csatlakozás: A bemeneti oldalon szabványos IEC 60320 hálózati dugó csatlakozik, kimeneti oldalon 6,3 x 0,8 mm-es (FASTON .250) sarus kivezetéssel.
- Fém házas kivitel: A ház önmagában is árnyékolást biztosít, a földelő terminál közvetlenül a fémházhoz csatlakozik.
- Szerelhető modul: Panelre/előlapra csavarral rögzíthető kialakítás, egyszerű beépítést lehetővé tevő méretekkel.
- Széles hőmérséklet-tartomány: -25°C és +85°C közötti üzemi hőmérsékleten is stabilan működik, a HMF klimatikus kategória szerint.
- Magas átütési szilárdság: 1700V DC-s vonal-vonal, illetve 3000V DC / 1800V AC vonal-föld feszültségteszt-értékkel rendelkezik.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (kód) | FBNAB2680ZD000 |
| Névleges áram (IR) | 3 A |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Induktivitás (L) | 2 x 2,5 mH |
| X kondenzátor (Cx) | 0,068 µF |
| Y kondenzátor (Cy) | 2 x 2500 pF |
| Szivárgási áram (IL, 220V/50Hz) | 2 x 0,23 mA |
| Áramköri kapcsolás | Diagram A |
| Feszültségteszt (2 s) | Vonal–föld: 3000 Vdc / 1800 Vac; Vonal–vonal: 1700 Vdc |
| Csatlakozás (bemenet) | IEC 60320 szabványú dugó |
| Csatlakozás (kimenet) | Sarus, 6,3 x 0,8 mm (FASTON .250) |
| Kivezetések száma | 3 |
| Klimatikus kategória | HMF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Külső méretek (Hossz x Szélesség x Magasság) | 47 x 51 x 23,5 mm |
| Ház kivitele | Fém, beépített IEC 60320 / EN 60320 szerinti csatlakozóval |
Miért válassza a FBNAB2680ZD zavarszűrőt?
A FBNAB2680ZD egyetlen tömör, könnyen szerelhető modulban egyesíti a hálózati csatlakozást és a zavarszűrést, ezáltal jelentősen egyszerűsíti a berendezés bemeneti áramkörének tervezését és csökkenti az alkatrészszámot. A robusztus fémházas kivitel és a magas átütési feszültségértékek megbízható védelmet nyújtanak ipari és általános felhasználású elektronikai eszközökben egyaránt.
Felhasználási területek:
- Számítástechnikai és irodai berendezések hálózati betáplálása
- Ipari vezérlő- és automatizálási berendezések
- VDU-k, monitorok és kijelzős rendszerek
- Árusító- és pénzváltó automaták
- Egyéb általános célú fogyasztói és üzleti elektronikai eszközök
A FBNAB2680ZD egy megbízható, szabványos csatlakozási felülettel rendelkező zavarszűrő megoldás, amely költséghatékonyan biztosítja a hálózati bemenet EMI-védelmét a legtöbb általános célú elektronikai berendezésben.
