FAHAV3100ZF000 - Egyfázisú, alacsony profilú NYÁK-ba ültethető hálózati zavarszűrő, 250V/6.5A (FIL 3100) - KEMET
3 967,53 Ft+ÁFA
5 038,76 Ft ÁFA-val
5 038,76 Ft ÁFA-val
FAHAV3100ZF000 - Egyfázisú, alacsony profilú NYÁK-ba ültethető hálózati zavarszűrő, 250V/6.5A (FIL 3100) - KEMET

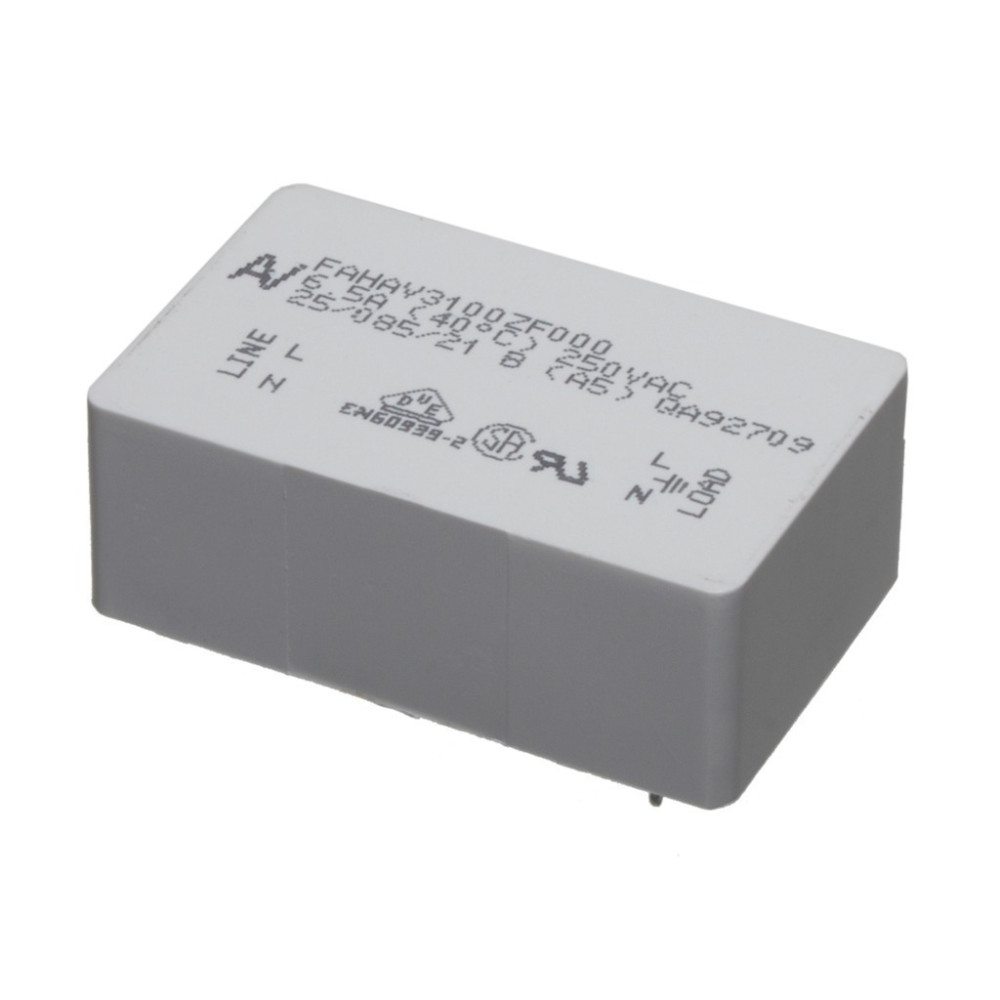

A feltüntetett kép csak illusztráció. Kérjük tekintse meg a termékleírást!
Raktáron 29 db
3 967,53 Ft+ÁFA
5 038,76 Ft ÁFA-val
5 038,76 Ft ÁFA-val
Hálózati zavarszűrő NYÁK-ba, 250V/6.5A
MPN:
FAHAV3100ZF000
Termék gyártója:
Adatlap:
Cikkcsoport:
Hálózati zavarszűrők
Alkatrész család:
Gyártói termékcsoport:
Tokozás típus:
NYÁK-ba ültethető
Tokozás:
Kivitel:
Furatszerelt, fekvő
Névleges feszültség [V]:
250 V AC
Kivezetések száma:
5
Átütési feszültség [V]:
1700 V
Külső hossz [mm]:
45 mm
Külső szélesség [mm]:
28 mm
Külső magasság [mm]:
17 mm
Névleges áram max. [A]:
6.5 A
Működési hőmérséklettartomány min. [°C]:
-25 °C
Működési hőmérséklettartomány max. [°C]:
+85 °C
ROHS:
Igen
db
Mennyiségi kedvezmény:
Mennyiség [db]
Nettó [HUF]
Bruttó [HUF]
5
2 598,40 Ft
3 299,97 Ft
Központi raktár
29 db
Azonnal szállítható
Szegedi üzlet
0 db
A helyszínen azonnal átvehető, csomagban 1-2 nap a szállítási határidő
Csomagajánlatok
Részletek
FAHAV3100ZF000 – Egyfázisú, alacsony profilú NYÁK-ba ültethető hálózati zavarszűrő (250V AC, 6,5A, 2x1mH)
A FAHAV3100ZF000 egy kompakt, kis beépítési magasságú (FAH sorozat) hálózati zavarszűrő a KEMET (ARCOTRONICS) gyártásában, amelyet kifejezetten nyomtatott áramköri (NYÁK) beültetésre terveztek. A szűrő feladata a hálózati tápvonalon terjedő elektromágneses zavarok (EMI) csillapítása, ezáltal biztosítva a csatlakoztatott berendezés zavarmentes és szabványoknak megfelelő működését. Kis mérete és megbízható elektromos paraméterei révén ipari mérőműszerekben, fogyasztói elektronikai készülékekben és kis teljesítményű kapcsolóüzemű tápegységekben (SMPS) egyaránt jól alkalmazható.
Főbb termékjellemzők
- Alacsony profilú kivitel: Az FAH sorozat tagjaként csökkentett magasságú tokozással rendelkezik, ami helytakarékos beépítést tesz lehetővé szűk kialakítású készülékekben.
- NYÁK-ba ültethető kialakítás: Furatszerelt, fekvő elhelyezésű, 5 kivezetéssel rendelkező tokozás, amely közvetlenül a nyomtatott áramkörre forrasztható.
- Kettős fokozatú szűrés: A beépített induktivitás (2x1 mH) és a Cx/Cy kondenzátorok kombinációja hatékony differenciál- és közösmódú zavarszűrést biztosít.
- Biztonságos, önkioltó tokozás: A ház önkioltó gyantával lezárt műanyag kivitelű, amely növeli az eszköz tűzbiztonságát.
- Széles hőmérséklettartomány: -25°C és +85°C közötti üzemi hőmérséklet-tartományban is stabil, megbízható működést garantál.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | FAHAV3100ZF000 |
| Gyártó | KEMET (ARCOTRONICS) |
| Termékcsalád | FA / FAH sorozat |
| Tokozás / Kivitel | NYÁK-ba ültethető, furatszerelt, fekvő, 5 kivezetés |
| Névleges feszültség (VR) | max. 250 V AC, 50/60 Hz |
| Névleges áram (IR) | 6,5 A (40°C környezeti hőmérsékletre vonatkoztatva) |
| Induktivitás (L) | 2x1 mH |
| X kondenzátor (Cx) | 0,1 µF |
| Y kondenzátor (Cy) | 2x2500 pF |
| Szivárgó áram (IL) | 2x0,23 mA (220V, 50Hz mellett, max. érték) |
| Átütési feszültség | 1700 V (vezeték–vezeték, 2 s.); 3000 Vdc / 1800 Vac (vezeték–föld, 2 s.) |
| Klimatikus kategória | HPF (25/085/21) |
| Üzemi hőmérséklet-tartomány | -25°C ... +85°C |
| Méretek (H x Sz x M) | 45 x 28 x 17 mm |
| Tokozás anyaga | Önkioltó gyantával lezárt műanyag ház |
Miért válassza a FAHAV3100ZF000 zavarszűrőt?
A FAHAV3100ZF000 kiváló ár-érték arányú megoldást kínál ott, ahol a helytakarékosság és a megbízható EMI-szűrés egyaránt fontos szempont. Az alacsony profilú kialakítás és a NYÁK-kompatibilis csatlakozás egyszerűvé teszi a beépítést, miközben a KEMET (ARCOTRONICS) gyártó garantálja a tartós, iparilag bevizsgált minőséget.
Felhasználási területek:
- Ipari mérőműszerek hálózati bemeneti szűrése
- Fogyasztói elektronikai készülékek EMI-védelme
- Kis teljesítményű kapcsolóüzemű tápegységek (SMPS)
- Kompakt, korlátozott beépítési magasságú NYÁK-tervek
A FAHAV3100ZF000 megbízható, kompakt hálózati zavarszűrő, amely kiváló választás minden olyan alkalmazáshoz, ahol a helytakarékos kialakítás mellett is stabil EMI-szűrésre van szükség.
Adatok
További adatlap:
Tömeg:
36,6 g/db
