R66MD2150AA7AK - 15 nF, 400 V ±10%, MKT R.66, RM=7.5 mm film capacitor - KEMET

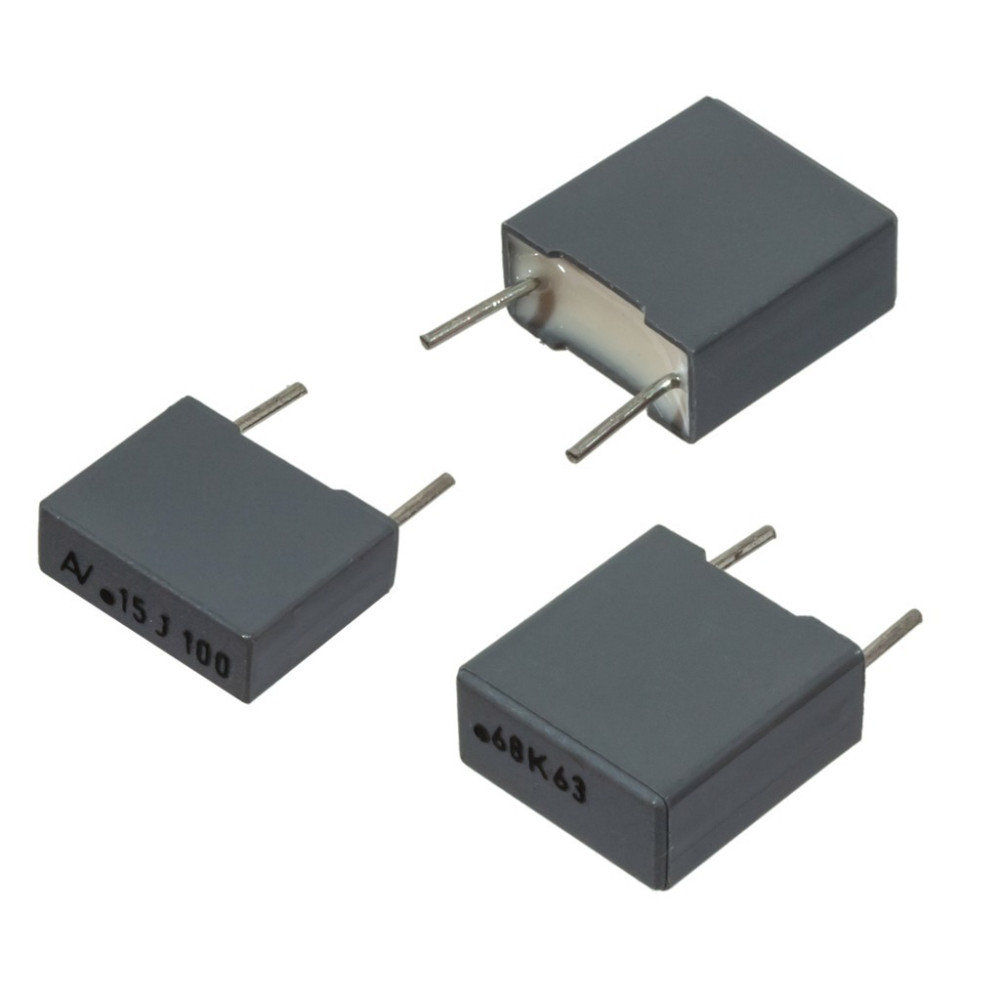

The picture is for illustration purposes only. Please read the product description!
In stock 1306 pcs
0.2068 €+ VAT
0.2626 € incl. VAT
0.2626 € incl. VAT
Film Capacitor 400V ±10% MKT R.66 RM3 (7.5mm)
Manufacturer code:
R66MD2150AA7AK
Manufacturer:
Datasheet:
Group:
Film Capacitors
Component Family:
Product Range:
Capacitance [F]:
Case Style:
PCB-mountable
Case:
Termination Type:
Through-hole technology
Voltage Rating [V]:
400VDC/200VAC
Number of Pins:
2
Tolerance [ % ]:
±10 %
External Length [mm]:
10.5 mm
External Width [mm]:
3.5 mm
External Height [mm]:
8.5 mm
Raster measure:
7.5 mm
Dielectric Characteristic:
Metallised Polyester-foil
Operating Temperature Min. [°C]:
-55 °C
Operating Temperature Max. [°C]:
+105 °C
ROHS:
Yes
pcs
Quantity discount:
Quantity [pcs]
Net price [EUR]
Gross [EUR]
100
0,16 €
0,20 €
Our Warehouse
1306 pcs
Available for immediate delivery
Our Shop in Szeged
0 pcs
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
R66MD2150AA7AK – 15nF/400VDC MKT fóliakondenzátor (±10 %, RM=7.5mm, furatszerelt)
A R66MD2150AA7AK egy fémezett poliészter-fólia (MKT) dielektrikumú tömbkondenzátor a KEMET (Arcotronics) R66 sorozatából, amelyet kifejezetten egyenáramú alkalmazásokhoz fejlesztettek ki. A kompakt, furatszerelt kivitel kiváló szűrési, leválasztási (by-passing) és zavarszűrési tulajdonságokkal rendelkezik, így alacsony feszültségű áramkörökben – például autóipari elektronikában – is megbízhatóan helytáll. A nem induktív felépítés és a hőre keményedő gyantával töltött, UL94 szerint lángálló műanyag ház hosszú élettartamot és stabil működést biztosít.
Főbb termékjellemzők
- Dielektrikum: polietilén-tereftalát (poliészter) fólia, vákuumpárologtatással felvitt alumínium elektródákkal.
- Nem induktív felépítés: egyoldalon fémezett poliészter fólia felhasználásával, alacsony önindukciós (≈8 nH) kialakítás.
- Robusztus védelem: hőre keményedő gyantával töltött, oldószerálló és lángálló (UL94) műanyag ház, ónozott huzal kivezetésekkel.
- Széles üzemi hőmérséklettartomány: -55°C és +105°C között, klimatikus kategória: 55/105/56 (IEC 60068-1).
- Precíz tűrés: ±10 %-os kapacitástűrés, 1 kHz-en mérve.
- Szabványos lábosztás: RM=7.5mm, ami megkönnyíti a NYÁK-ba történő integrálást.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | R66MD2150AA7AK |
| Gyártói sorozat | R66 (MKT Series) |
| Kapacitás | 15nF |
| Kapacitás tűrés | ±10 % |
| Névleges feszültség | 400 VDC / 200 VAC |
| Dielektrikum | Fémezett poliészter-fólia (polietilén-tereftalát) |
| Lábtávolság (pitch) | 7,5 mm |
| Külső méretek (B×H×L) | 3.5 mm × 8.5 mm × 10.5 mm |
| Max. dv/dt | 275 V/µs |
| Max. K0 | 220 × 10³ V²/µs |
| Üzemi hőmérséklet-tartomány | -55°C ... +105°C |
| Klimatikus kategória | 55/105/56 (IEC 60068-1) |
| Kivezetések | 2 db, ónozott huzal |
| Vonatkozó szabvány | IEC 60384-2 |
Miért válassza a R66MD2150AA7AK kondenzátort?
Az R66 sorozat kis méretben nyújt megbízható szűrési és leválasztási teljesítményt, miközben a nem induktív kivitelű technológia minimalizálja a parazita induktivitást nagyfrekvenciás zavarok esetén is. A lángálló házazás és a széles hőmérséklet-tartomány különösen alkalmassá teszi ipari és autóipari környezetben történő tartós, igénybevételnek kitett alkalmazásokhoz.
Felhasználási területek:
- Autóipari elektronikai áramkörök zavarszűrése
- Egyenáramú tápvonalak leválasztása (by-passing)
- Jelblokkolás és interferencia-elnyomás alacsony feszültségű rendszerekben
- Általános célú szűrőáramkörök, ipari vezérlőelektronika
A R66MD2150AA7AK megbízható, hosszú élettartamú megoldást kínál minden olyan alkalmazáshoz, ahol stabil kapacitásértékre, jó hőstabilitásra és kompakt kialakításra van szükség.
Data
Additional Datasheet:
Weight:
0.311 g/pcs
