KRG01SA - Metal enclosure for instruments with heat sink, 140x160x43.5 mm, black anodized - FISCHER ELEKTRONIK
41.3545 €+ VAT
52.5202 € incl. VAT
52.5202 € incl. VAT
KRG01SA - Metal enclosure for instruments with heat sink, 140x160x43.5 mm, black anodized - FISCHER ELEKTRONIK

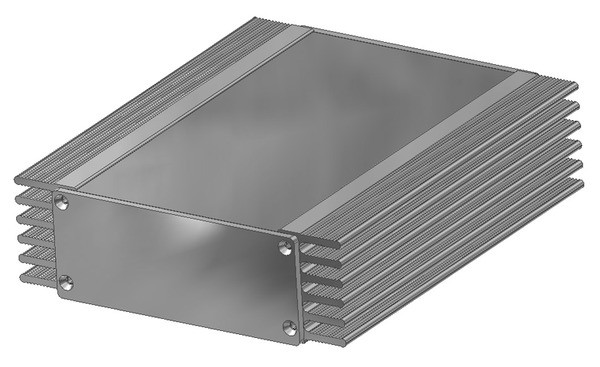

The picture is for illustration purposes only. Please read the product description!
In stock 29 pcs
41.3545 €+ VAT
52.5202 € incl. VAT
52.5202 € incl. VAT
FISCHER Enclosure and Accessorie, ALU Enclosure with Heatsink 140x160x43,5mm Black
Manufacturer code:
KRG01SA
Manufacturer:
Datasheet:
Group:
FISCHER metal enclosures
Component Family:
Product Range:
External Width [mm]:
160 mm
External Depth [mm]:
140 mm
External Height [mm]:
43.5 mm
Material:
Aluminium
Format:
Desktop enclosure w. heatsink
Internal Width [mm]:
160 mm
Internal Depth [mm]:
100 mm
ROHS:
Yes
Colour:
pcs
Our Warehouse
29 pcs
Available for immediate delivery
Our Shop in Szeged
0 pcs
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
KRG 01 SA – Fischer Elektronik fém műszerdoboz hűtőbordával (160 x 140 x 43,5 mm, fekete eloxált)
A KRG 01 SA egy prémium minőségű, hűtőbordás kialakítású asztali műszerdoboz a Fischer Elektronik kínálatából. Az extrudált alumínium profilból készült ház integrált hűtőbordákkal rendelkezik, amelyek passzív hőelvezetést biztosítanak a beépített elektronikai áramkörök számára. A fekete eloxált felület nemcsak esztétikus megjelenést, hanem tartós korrózióvédelmet is nyújt, így ipari és professzionális alkalmazásokban egyaránt megállja a helyét.
Főbb termékjellemzők
- Integrált vezetősínek: A ház belsejében kialakított vezetősínek lehetővé teszik Euro-kártyák vagy egyéb nyomtatott áramköri lapok egyszerű, biztos rögzítését.
- Hűtőborda kialakítás: A ház felülete bordázott kivitelű, amely jelentősen megnöveli a hőleadó felületet, így hatékony passzív hűtést biztosít a beépített áramkörök számára.
- Megmunkálható fedlapok: A 2,5 mm vastag fedlapok igény szerint megmunkálhatók és nyomtathatók, így egyedi kialakítású előlapok és csatlakozókiosztások is kialakíthatók rajtuk.
- M3 rögzítő menetek: A fedlapok rögzítéséhez M3 méretű menetek állnak rendelkezésre, amelyek megbízható és stabil összeszerelést tesznek lehetővé.

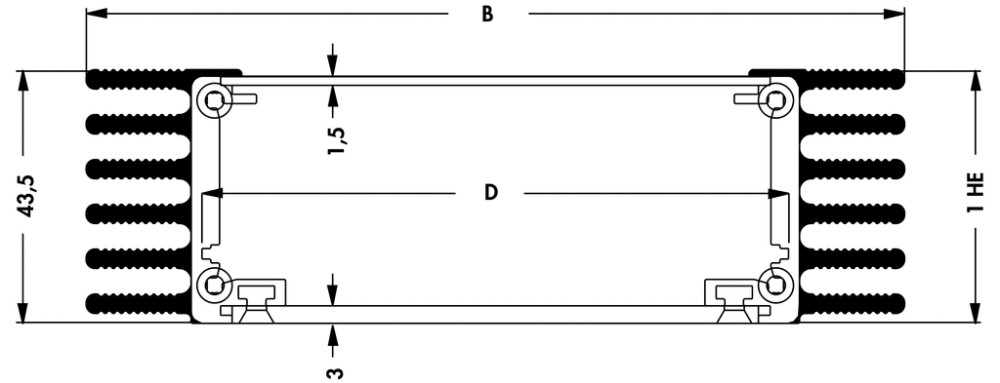

Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | KRG 01 SA |
| Külső méret | 140,0 x 160 x 43,5 mm |
| Külső magasság | 1U / 43,5 mm |
| Eurokártya kompatibilitás | 100 x 160 mm |
| Fedlap vastagsága | 2,5 mm |
| Rögzítő menetméret | M3 |
| Anyag | Alumínium |
| Felület | Fekete eloxált (SA) |
| Kialakítás | Asztali, hűtőbordával |
| Kiszerelés | 2db GB 53 aluprofil + fedlapok és csavarok |
Miért válassza a KRG 01 SA műszerdobozt?
A KRG 01 SA egyesíti a robusztus mechanikai védelmet a hatékony hőelvezetéssel, így ideális megoldás olyan áramkörökhöz, amelyek üzem közben jelentős hőt termelnek. A megmunkálható fedlapoknak és az integrált vezetősíneknek köszönhetően a doboz rugalmasan alakítható az egyedi tervezési igényekhez, miközben a fekete eloxált felület professzionális megjelenést kölcsönöz a végterméknek.
Felhasználási területek:
- Teljesítményelektronikai áramkörök és tápegységek házazása
- Eurokártyás nyomtatott áramköri lapok védelme és rögzítése
- Ipari vezérlőegységek és mérőműszerek burkolata
- Hőérzékeny elektronikai modulok passzív hűtést igénylő alkalmazásai
- Prototípus- és kisszériás fejlesztések egyedi házmegoldásaként
A KRG 01 SA megbízható, jól hűtő és esztétikus házmegoldást kínál mindazok számára, akik professzionális minőségű, alumínium alapú műszerdobozt keresnek elektronikai fejlesztéseikhez.
