15-poliger D-SUB-Stecker mit Lötkelch – ASSMANN
0,6314 €+ MwSt.
0,8019 € inkl. MwSt.
0,8019 € inkl. MwSt.

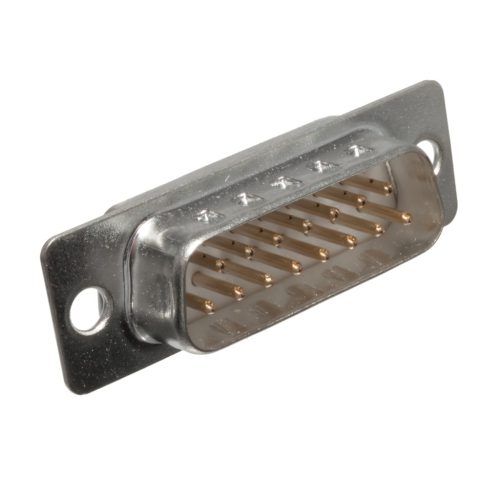

15-poliger D-SUB-Stecker mit Lötkelch – ASSMANN
Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 26 St.
0,6314 €+ MwSt.
0,8019 € inkl. MwSt.
0,8019 € inkl. MwSt.
Steckverbinder, D-SUB 15 Lötöse Stecker
Hersteller:
Gruppe:
Kommunikation Steckverbinder - D-SUB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Mit Lötfahnen
Steckverbinder Konfiguration:
2-reihe, gerade
Steckverbinder Typ:
Stecker, schwingend
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+85 °C
ROHS:
Ja
Paketangebote
Details
A-DS 15 LL/Z – D-SUB 15 pólusú forrfüles dugó (2-soros, egyenes, 3 A, forrfüles csatlakozás)
Az A-DS 15 LL/Z az ASSMANN WSW kínálatának 15 pólusú, hím (dugó) kivitelű D-SUB csatlakozója, amely forrfüles (solder-cup) csatlakozási móddal készül. A klasszikus, kétsoros, egyenes kialakítású csatlakozó megbízható megoldást nyújt a vezetékek közvetlen, kábelvégi forrasztásához, így kiválóan alkalmas lengő (free-hanging) szerelésű összeköttetésekhez és panelre szerelt kivezetésekhez egyaránt.
Főbb termékjellemzők

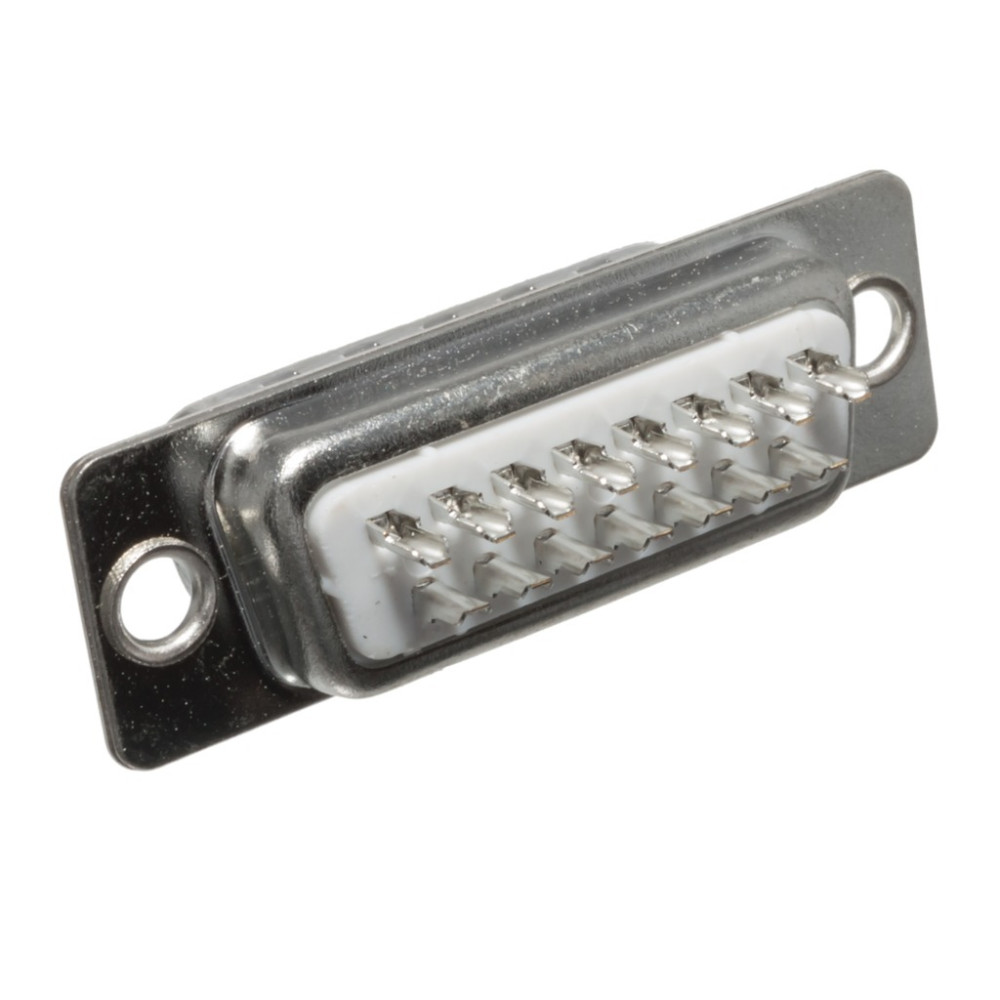

- Forrfüles csatlakozás: A kivezetések forrfüles (solder-cup) kialakítása lehetővé teszi a vezetékek közvetlen forrasztását, NYÁK nélkül is.
- 15 pólusú, kétsoros elrendezés: 2-soros, egyenes (DA típusú) érkonfiguráció, hím (dugó) érintkezőkkel.
- Robusztus fémház: Acél (steel) burkolat a mechanikai védelemért és a megfelelő árnyékolásért.
- Tartós szigetelőanyag: Üvegszállal erősített PBT (polibutilén-tereftalát) szigetelő, UL94V-0 lángállósági besorolással.
- Nemesfém bevonatú érintkezők: Réz (sárgaréz) érintkezők arany szelektív / ón bevonattal a megbízható, kis átmeneti ellenállású kapcsolatért.
- Rögzítési lehetőség: A peremen kialakított furatok révén panelre is szerelhető.
Műszaki specifikációk
| Paraméter | Érték / Leírás |
|---|---|
| Gyártói típusszám | A-DS 15 LL/Z |
| Gyártó | ASSMANN WSW |
| Csatlakozó típusa | D-SUB dugó (hím, male) |
| Kivezetések száma | 15 |
| Konfiguráció | 2-soros, egyenes |
| Csatlakozási mód | Forrfüles (solder-cup) |
| Érintkezőosztás (pitch) | 2,77 mm |
| Névleges áram | 3 A |
| Érintkező anyaga / bevonata | Sárgaréz, arany szelektív / ón bevonat |
| Ház anyaga | Acél |
| Szigetelőanyag | Üvegszállal erősített PBT, UL94V-0 |
| Működési hőmérséklettartomány | -55 °C és +85 °C között |
Miért válassza az A-DS 15 LL/Z csatlakozót?
A forrfüles kivitel a legnagyobb szabadságot adja a vezetékezésben: nincs szükség nyomtatott áramkörre, a vezetékek közvetlenül a kivezetésekhez forraszthatók. Az acél ház és az üvegszállal erősített, UL94V-0 besorolású PBT szigetelő tartós, mechanikailag igénybe vehető megoldást kínál, az arany bevonatú érintkezők pedig hosszú távon is megbízható, kis ellenállású kapcsolatot biztosítanak.
Felhasználási területek:
- Soros és párhuzamos adatkommunikációs kábelek készítése
- Egyedi kábelkonfekcionálás, lengő (kábelvégi) csatlakozások kialakítása
- Mérő- és tesztberendezések interfészei
- Ipari vezérlő- és automatizálási eszközök összeköttetései
- Panelre szerelt I/O csatlakozók műszerekben
Az A-DS 15 LL/Z egy bevált, sokoldalúan felhasználható D-SUB dugó azok számára, akik megbízható, forraszthatós csatlakozót keresnek egyedi kábelek és ipari összeköttetések kialakításához.
Daten
Zusätzliches Datenblatt:
Gewicht:
5,29 g/St.
