Minőségi NIC alacsony ESR-értékű elektrolit kondenzátorok
Cikkünkben bemutatjuk a NIC Components cégtől a kínálatunkban megtalálható alacsony ekvivalens soros ellenállású felületszerelt és hagyományos kivitelű elektrolit kondenzátor-családjainkat.
A kapcsolóüzemű tápegységekben a szűrést végző elektrolit kondenzátorok egyik legfontosabb paramétere az ESR-érték (ekvivalens soros ellenállás). Mivel a kapcsolási frekvencia több 100 kHz is lehet ezért elengedhetetlen, hogy a gyors töltés, ürítés ciklust a kondenzátor kiszolgálja. A hagyományos elektrolit kondenzátorok, melyek főleg 50/60 Hz-es hálózati frekvenciákon, egyenirányítókban működnek szűrő kondenzátorként, nem alkalmasak kapcsolóüzemű tápegységekben szűrésre. A magasabb ESR érték miatt, kHz frekvenciákon, a kondenzátor kevésbé viselkedik kondenzátorként, inkább mint egy terhelő ellenállás, a kapcsolási frekvencia értékétől függően melegszik, ami végül meghibásodáshoz vezethet. A kondenzátor ESR értéke frekvenciafüggő, hőfüggő, ráadásul az elektrolit kondenzátor öregedésével együtt változik. Az ESR értéket nagyban befolyásolja a kondenzátor konstrukciója és a felhasznált elektrolit vezetőképessége, ezért a kondenzátor gyártók külön termékcsoportokat fejlesztettek ki, alacsony ESR értékkel, kifejezetten a kapcsolóüzemű tápegységekben történő használatra.

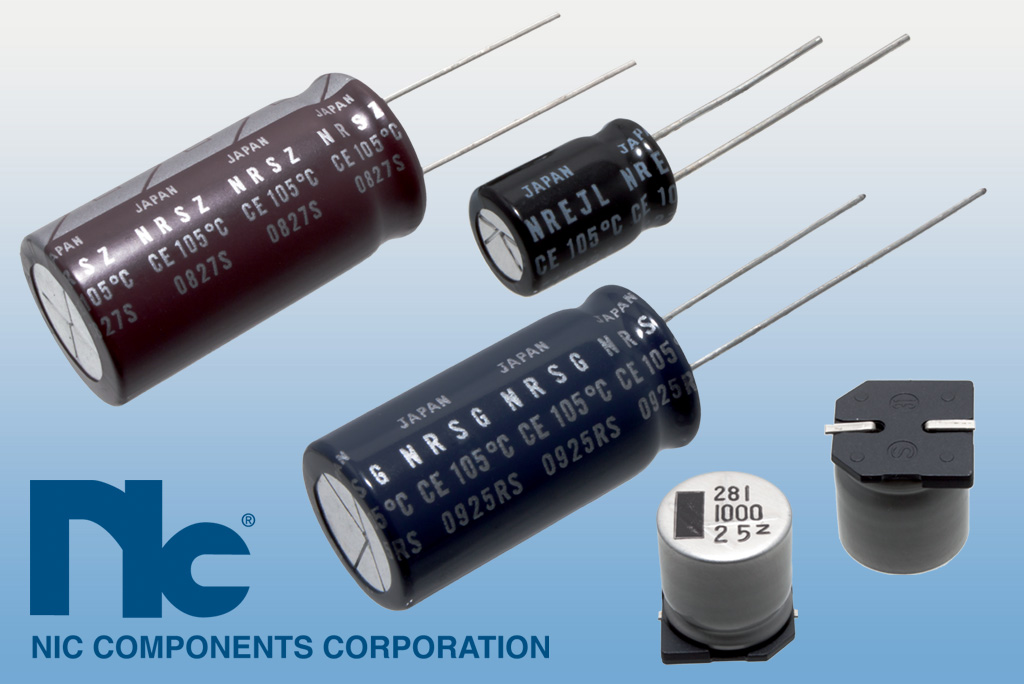

A NIC COMPONENTS cég, mint a kiváló minőségű passzív alkatrészek gyártója, többféle alacsony ESR-értékű (ESR), illetve ultra alacsony ESR-értékű (UL-ESR) elektrolit kondenzátor családot gyárt. Cégünk kínálatában megtalálhatók a felületszerelt NACZ és NSPE-S, valamint a hagyományos, radiális NRSG, NRE-JL és NRSZ kondenzátor családok.
A NIC ESR-típusú kondenzátor családok a kínálatunkban:
| Sorozat | Adatlap | Fénykép | Cikkszám | Típus |
|---|---|---|---|---|

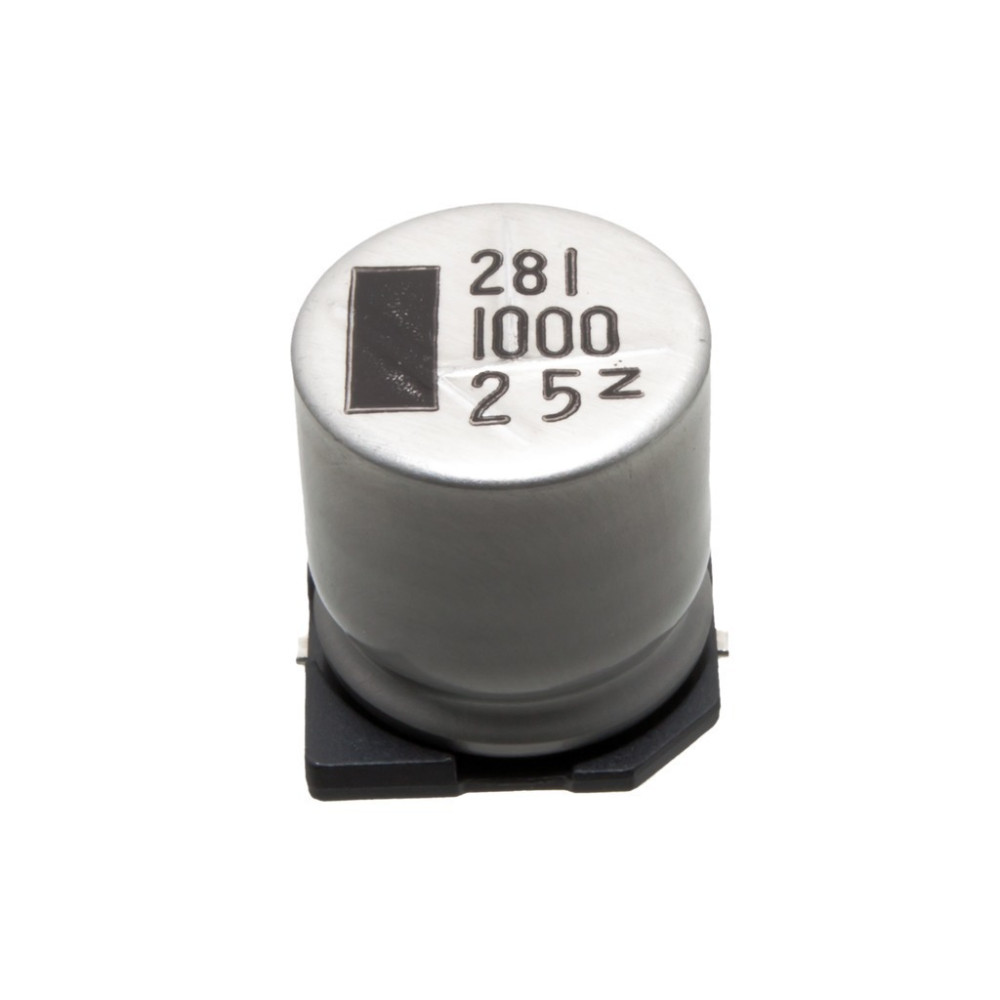

NACZ családAlacsony ESR értékű, felületszerelt kondenzátorok, megfelelnek az AEC-Q200 szabvány feltételeinek, +105°C-ig működőképesek, a dedikált élettartamuk (max. hőmérsékleten és max. hullámosság mellett) 1.000-2.000 óra. | NACZ.pdf |  | 97-00-60 | 10uF/25V, φ4x6.3mm |
| 97-01-02 | 10uF/35V, φ5x6.3mm | |||
| 97-01-33 | 10uF/50V, φ6.3x6.3mm | |||
| 97-01-03 | 22uF/25V, φ5x6.3mm | |||
| 97-00-61 | 22uF/35V, φ5x6.3mm | |||
| 97-01-04 | 22uF/50V, φ6.3x6.3mm | |||
| 97-01-25 | 33uF/35V, φ6.3x6.3mm | |||
| 97-01-26 | 33uF/50V, φ6.3x8mm | |||
| 97-01-30 | 47uF/6.3V, φ5x6.3mm | |||
| 97-00-63 | 47uF/16V, φ6.3x6.3mm | |||
| 97-01-01 | 47uF/35V, φ6.3x6.3mm | |||
| 97-00-64 | 47uF/50V, φ6.3x8mm | |||
| 97-00-66 | 100uF/16V, φ6.3x6.3mm | |||
| 97-01-05 | 100uF/25V, φ6.3x8mm | |||
| 97-00-67 | 100uF/50V, φ8x10.5mm | |||
| 97-00-68 | 220uF/6.3V, φ6.3x6.3mm | |||
| 97-00-69 | 220uF/16V, φ6.3x8mm | |||
| 97-00-70 | 220uF/35V, φ8x10.5mm | |||
| 97-00-71 | 220uF/50V, φ10x10.5mm | |||
| 97-00-72 | 330uF/6.3V, φ6.3x8mm | |||
| 97-01-00 | 330uF/25V, φ8x10 5mm | |||
| 97-00-73 | 330uF/35V, φ10x10.5mm | |||
| 97-00-74 | 470uF/10V, φ10x8mm | |||
| 97-00-75 | 470uF/16V, φ8x10.5mm | |||
| 97-01-07 | 470uF/25V, φ10x10.5mm | |||
| 97-00-77 | 680uF/35V, φ12.5x14mm | |||
| 97-00-76 | 680uF/6.3V, φ10x8mm | |||
| 97-01-08 | 1000uF/6.3V, φ8x10.5mm | |||
| 97-00-55 | 1000uF/10V, φ10x10.5mm | |||
| 97-01-09 | 1000uF/10V, φ10x10.5mm | |||
| 97-01-10 | 1000uF/25V, φ12.5x14mm | |||
| 97-01-11 | 2200uF/10V, φ12.5x14mm | |||

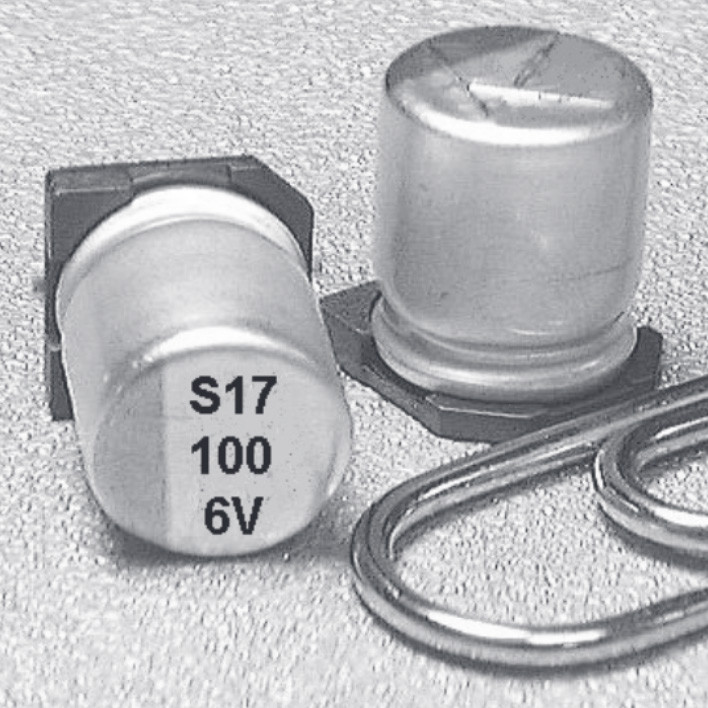

NSPE-S családUltra alacsony ESR értékű, felületszerelt kondenzátorok, megfelelnek az AEC-Q200 szabvány feltételeinek, +105°C-ig működőképesek, a dedikált élettartamuk (max. hőmérsékleten és max. hullámosság mellett) megnövelt, 3.000-5.000 óra. | NSPE-S.pdf |  | 97-01-55 | 100uF/16V, φ8x10.8mm |
| 97-01-56 | 220uF/10V, φ8x10.8mm | |||
| 97-01-57 | 470uF/6.3V, φ8x10.8mm | |||
NRSG családUltra alacsony ESR értékű, radiális kondenzátorok, +105°C-ig működőképesek, a dedikált élettartamuk (max. hőmérsékleten és max. hullámosság mellett) 1.000-5.000 óra. | NRSG.pdf |  | 14-05-83 | 470uF/35V, φ10x20mm |
| 14-07-80 | 470uF/50V, φ12.5x20mm | |||
| 14-05-78 | 100uF/50V, φ8x12.5mm | |||
| 14-05-81 | 220uF/35V, φ10x12.5mm | |||
| 14-05-63 | 1000uF/6.3V, φ10x12.5mm | |||
| 14-05-79 | 1000uF/16V, φ10x20mm | |||
| 14-05-64 | 2200uF/6.3V, φ10x20mm | |||
| 14-05-82 | 2200uF/16V, φ12.5x25mm | |||
| 14-05-65 | 3300uF/6.3V, φ12.5x20mm | |||
| 14-05-66 | 4700uF/6.3V, φ12.5x30mm | |||

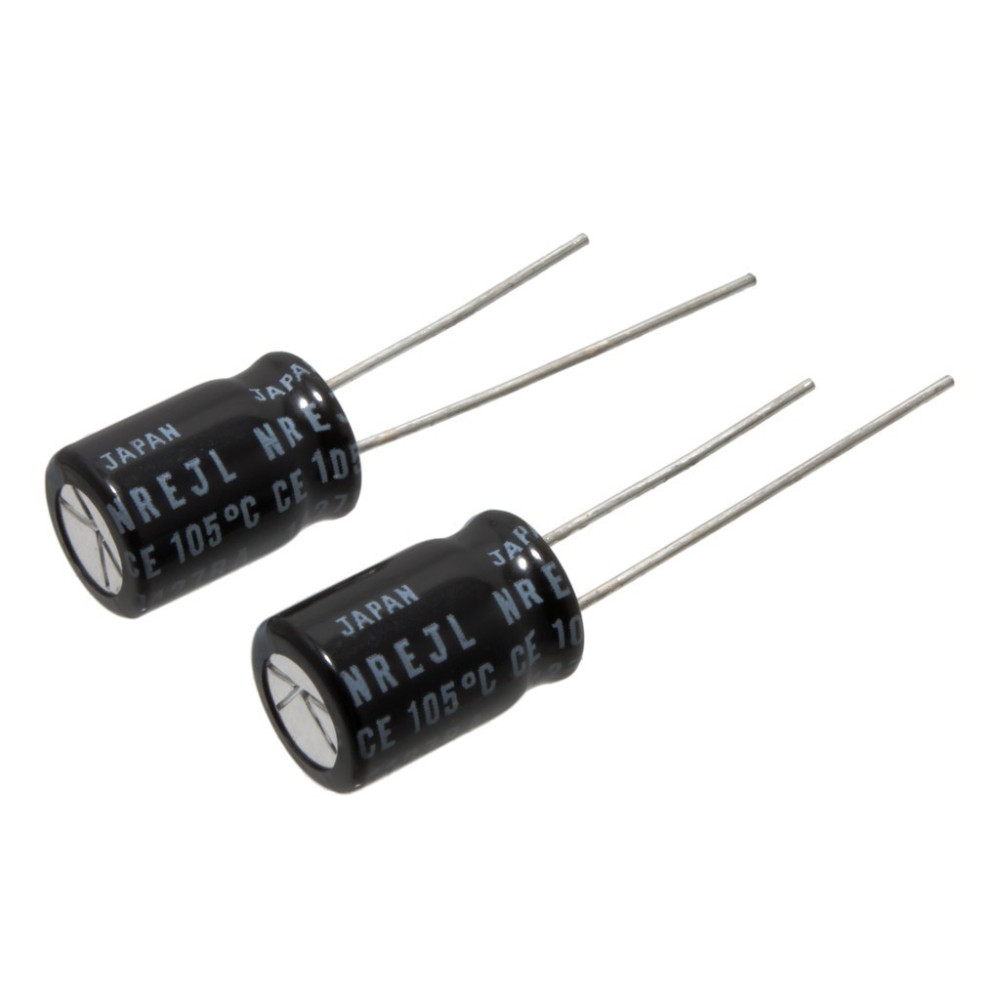

NRE-JL családUltra alacsony ESR értékű, miniatűr, radiális kondenzátorok, +105°C-ig működőképesek, a dedikált élettartamuk (max. hőmérsékleten és max. hullámosság mellett) 1.000 óra. | NRE_JL.pdf |  | 14-08-35 | 22uF/63V, φ5x11mm |
| 14-07-87 | 470uF/16V, φ8x11.5mm | |||
| 14-07-49 | 470uF/63V, φ12.5x25mm | |||
| 14-07-86 | 220uF/16V, φ6.3x11.5mm | |||
| 14-07-30 | 220uF/35V, φ8x11.5mm | |||
| 14-07-88 | 1000uF/16V, φ10x16mm | |||
| 14-07-89 | 1000uF/35V, φ12.5x20mm | |||

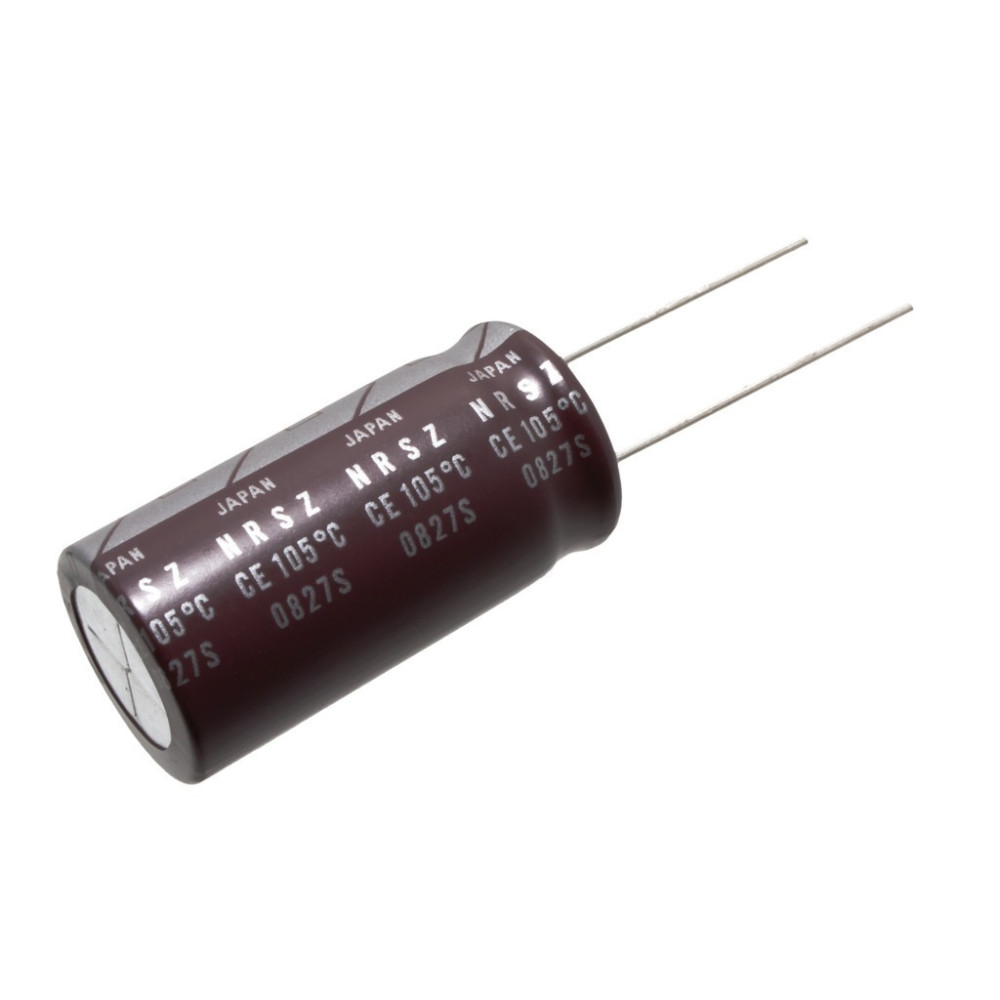

NRSZ családUltra alacsony ESR értékű, radiális kondenzátorok, +105°C-ig működőképesek, a dedikált élettartamuk (max. hőmérsékleten és max. hullámosság mellett) megnövelt 2.000-10.000 óra. | NRSZ.pdf |  | 14-05-77 | 10uF/50V, φ5x11mm |
| 14-06-72 | 22uF/35V, φ5x11mm | |||
| 14-07-37 | 22uF/50V, φ5x11mm | |||
| 14-05-52 | 47uF/25V, φ5x11mm | |||
| 14-06-65 | 47uF/50V, φ6.3x11mm | |||
| 14-07-59 | 100uF/35V, φ8x11.5mm | |||
| 14-06-71 | 100uF/63V, φ10x12.5mm | |||
| 14-06-32 | 120uF/63V, φ10x12.5mm | |||
| 14-07-27 | 120uF/63V, φ8x20mm | |||
| 14-06-63 | 220uF/16V, φ8x11.5mm | |||
| 14-07-19 | 220uF/63V, φ10x20mm | |||
| 14-05-58 | 470uF/16V, φ10x16mm | |||
| 14-05-51 | 1000uF/35V, φ12.5x25mm | |||
| 14-05-80 | 1000uF/63V, φ16x31.5mm | |||
| 14-06-59 | 3300uF/35V, φ16x35.5mm | |||
