LTC 3633A duál szinkron Step-Down DC/DC-átalakítók

Termékismertető

A Linear Technology LTC 3633A dupla kimenettel rendelkező, szinkron, Step-Down kapcsolóüzemű DC-DC-átalakító áramkör. Kiválóan alkalmazható olyan tápellátási feladatok megoldására, ahol kettős tápfeszültség szükséges, pl. kevert +5V/+3,3V digitális rendszereknél. Mindkét kimenetén maximum 3A kimenő áramot tud biztosítani.

A magas kapcsolási frekvenciának köszönhetően (több MHz), az alkalmazott induktivitások és szűrő kondenzátorok mérete csökkenthető, így az egész táp modul kis méretben, helytakarékosan elkészíthető. A használható felületszerelt alkatrészek µH nagyságrendű induktivitások, a szűrő kondenzátorok pedig jó minőségű, kis hőfüggésű kerámia (X5R/X7R), vagy ultra alacsony ESR (ekvivalens soros ellenállás) értékű tantál kondenzátorok. Jó megoldás mindkét kondenzátor egyidejű alkalmazása párhuzamosan kötve, szűrő kondenzátorként mindkét kimeneten és a bemeneten egyaránt.

Kínálatunkban megtalálhatóak az áramkörhöz szükséges felületszerelt, nagyáramú induktivitások, illetve a kerámia- és ultra alacsony ESR tantál kondenzátorok. (Lásd a cikk végén)

A bemutatott integrált áramkörön kívül a Linear Technology csúcsminőségű analóg áramköreinek széles választéka megtalálható a kínálatunkban.

Az LTC 3633A jellemzői

• szinkron DC/DC-átalakító
• 50 kHz..4 MHz beállítható kapcsolási frekvencia
• bemenő feszültség 3,6…15 V
• kimenő áram max. 3A csatornánként
• kiváló hatásfok kb. 95%
• túláram, bemeneti túlfeszültség és hőmegfutás ellen védett
• kiterjesztett hőtartomány -40..+125°C
• felületszerelt tokozás TSSOP28

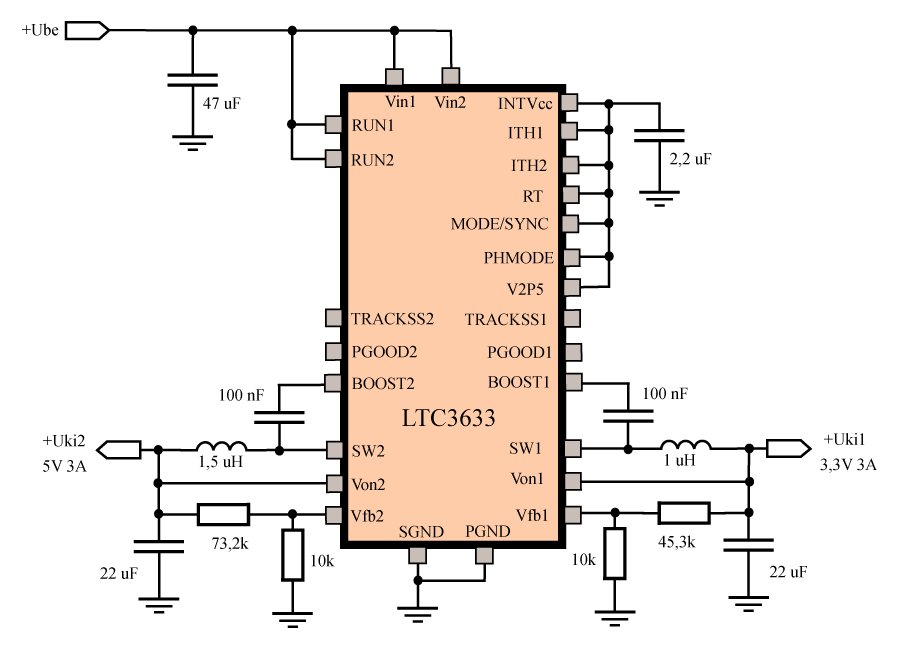

Tipikus alkalmazás

LTC 3633AEFE-1#PBF cégünk kínálatában

Murata nagyáramú induktivitás cégünk kínálatában

NIC NTP-sorozatú tantál kondenzátorok egyes értékei a kínálatból

NIC X5R/X7R kerámia kondenzátor kínálatból
