A valamikor legendás, nagy precizitású analóg áramköreiről ismert Burr-Brown cég ma már a Texas Instruments cégóriás része. A Burr-Brown magas minőségi igényeket kielégítő analóg és kevert jelű (mixed signal) áramkörei még ma is ismertek és keresettek. A cég nagy felbontású, precíziós A/D-áramkörei minden alkalmazási területre kiválóan alkalmazhatók.

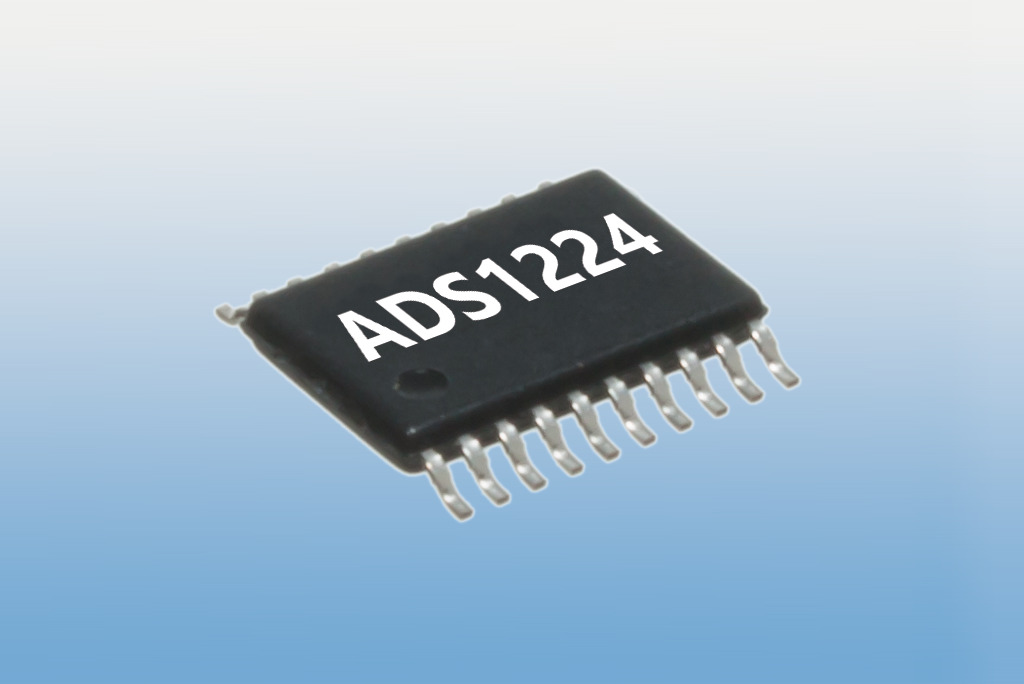

A széles kínálatból az ADS 1224 áramkört szeretnénk bemutatni. Amellett, hogy kiváló áramköri tulajdonságokkal rendelkezik, alacsony áron hozzáférhető.
Az ADS1224 áramkör 24-bites szigma-delta A/D-átalakítót, bemeneti multiplexert, bemeneti puffer erősítőt, belső oszcillátort és egyszerű, soros digitális interfészt tartalmaz. Tápfeszültsége 2,7…5,5V, ultra-kis aktív áramfelvétel jellemzi. Az áramkör többcsatornás, négy differenciális vagy unipoláris (földponthoz viszonyított) jelek mérésére alkalmas a +/-5V bemenő jelszintig. A bemenő puffer erősítő bekapcsolásával a bemeneti impedancia GOhm nagyságrendű és így az áramkörrel mérhető olyan jeladó jele is külső erősítő közbeiktatása nélkül, melynek a kimeneti impedanciája relatív magasabb értékű. Az áramkör önkalibráló funkcióval rendelkezik. Az egyszerű, 2-vezetékes soros interfésznek köszönhetően az áramkör könnyen kezelhető, egyszerűen indítható belső kalibráció és kiolvasható a mért adat anélkül, hogy bonyolult programkódot kellene alkalmazni belső regiszterek beállítására, kiolvasására. A külső referencia feszültségforrás csatlakozás lehetővé teszi a bemeneti feszültség tartomány rugalmas kialakítását, mivel a bemenő feszültségtartományt a referencia feszültség határozza meg (+/- 2 Vref).
Az áramkör egy 20-kivezetéses felületszerelt TSSOP tokozásban található. A gyártó az áramkör műszaki paramétereit a teljes ipari hőmérséklettartományban garantálja. Paraméterei, integráltsága és ultra kis méretei eredményeként ideális kis fogyasztású, elemes táplálású áramkörökbe, mint pl. súlymérő cellák jelének fogadása.
