Hálózati zavarszűrők: melyiket válaszd TE Connectivity, Schurter, Kemet és Schaffner kínálatából?

Egyetlen apró alkatrész is elég ahhoz, hogy a berendezése ne zavarja a hálózatot – és fordítva, a hálózat se zavarja a berendezést. A hálózati zavarszűrők pontosan ezt a csendet teremtik meg: kiszűrik a tápvezetéken terjedő nagyfrekvenciás zajt, legyen szó ipari gépről, orvosi műszerről vagy egy egyszerű kapcsolóüzemű tápegységről.

Miért van szükség hálózati zavarszűrőre?

Minden hálózati tápellátásról üzemelő elektronikai berendezés – legyen szó ipari vezérlőtől kezdve orvosi műszeren át háztartási készülékig – egyszerre termel és fogad vezetett zavarjeleket a hálózati vezetéken keresztül. A hálózati zavarszűrő (EMI/RFI szűrő) feladata, hogy ezeket a nagyfrekvenciás, tápvezetéken terjedő zavarokat elnyomja: megvédi a berendezést a hálózat felől érkező zajtól, ugyanakkor megakadályozza, hogy a készülék saját kapcsolóüzemű tápegysége vagy digitális áramköre zavarja a rákötött hálózatot és a szomszédos eszközöket. Kínálatunkban a legnagyobb, bevált gyártók (TE Connectivity, Schurter, Kemet, Schaffner, TDK-Lambda, Roxburg) termékei közül válogathat, NYÁK-ba forrasztható változattól a beépített biztosítékos hálózati csatlakozó aljzatig.

Mire használhatók a hálózati zavarszűrők?

A hálózati zavarszűrők tipikus alkalmazási területei:

EMC/EMI megfelelőség biztosítása – a berendezés kibocsátott zavarjeleinek csökkentése az előírt határértékek alá (CE, FCC, VDE, UL/CSA tanúsítványok teljesítése).
Érzékeny elektronika védelme – a hálózat felől érkező tranziensek, kapcsolási zajok és nagyfrekvenciás zavarok kiszűrése mérőműszerek, vezérlők, orvosi és ipari berendezések tápbemenetén.
Kapcsolóüzemű tápegységek zajának csillapítása – differenciál- és közösmódú zavarok egyidejű szűrése fojtótekercsekkel (mH) és kondenzátorokkal (X- és Y-kapacitás).
Kényelmes, integrált beépítés – számos típus a hálózati csatlakozó aljzattal (IEC C14) egybeépítve, gyakran beépített biztosítéktartóval is kapható, így külön szűrő beépítése nélkül, egyetlen alkatrésszel megoldható a hálózati bemenet kialakítása.
Ipari és 3-fázisú rendszerek – nagyobb áramú, akár 3-fázisú hajtások, frekvenciaváltók és ipari gépek hálózati oldalának szűrése.

TE Connectivity hálózati zavarszűrők (250 V, sarus és aljzatos kivitel)

A TE Connectivity kínálatában sarus (.250" FASTON) csatlakozású zavarszűrők és a hálózati csatlakozó aljzattal egybeépített, IEC C14 szabványú megoldás is megtalálható. Ezek a típusok UL/CSA/VDE tanúsítvánnyal rendelkeznek, és 20 A-ig terhelhetők, kivéve a kisebb áramú, kompakt aljzatos változatot.

Cikkszám	Típus	Névleges adatok	Kivitel
65-17-68	1-6609032-8	250V / 20A, UL/CSA/VDE	Hálózati zavarszűrő, sarus
65-17-37	2-1609089-7	250V / 20A	Hálózati zavarszűrő, sarus
65-17-69	6609015-5	250V / 6A	Csatlakozó aljzat zavarszűrővel, FASTON 6.35mm, IEC 60320-1 C14

Schurter csatlakozó aljzatok beépített zavarszűrővel

A Schurter hálózati csatlakozóval egybeépített zavarszűrő családja az IEC C14 aljzatot és a szűrőt integrálja egyetlen kompakt egységbe. Több típus beépített biztosítéktartóval is elérhető, így a hálózati bemenet, a biztosíték és a zavarszűrés egyetlen szerelt elemmel megoldható – ideális asztali és ipari készülékek hálózati bemenetére.

Cikkszám	Típus	Névleges adatok	Kivitel
65-14-32	5130.0000	250V / 16A, 2x0.6mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel, szerelhető
65-10-61	5130.0001	250V / 20A, 2x0.3mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel
65-10-62	5130.2001	250V / 20A, 2x0.3mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel, bepattintható
65-10-63	5707.0201.312	250V / 2A, 2x5.2mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel, 2x biztosítékház
65-10-64	5707.0401.312	250V / 4A, 2x2mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel, 2x biztosítékház
65-10-65	5707.0601.312	250V / 6A, 2x0.8mH, 100nF + 2x2.2nF + 1MOhm	Csatlakozó aljzat zavarszűrővel, 2x biztosítékház
65-17-66	CE26.5100.151	250V / 10A	Csatlakozó aljzat zavarszűrővel, biztosítékház

Kemet NYÁK-ba szerelhető hálózati zavarszűrők

A Kemet nyomtatott áramkörbe forrasztható, közvetlenül a NYÁK-ra szerelhető zavarszűrői ott jó választás, ahol a szűrőt a tápáramkör mellé, közvetlenül a nyomtatott áramkörre kívánjuk integrálni, külön kábelezés nélkül.

Cikkszám	Típus	Névleges adatok	Kivitel
65-02-55	FAHAV3100ZF000	250V / 6.5A	Hálózati zavarszűrő, NYÁK-ba
65-05-05	FLH01A0203AK	250V / 1A, 2x10mH	Hálózati zavarszűrő, NYÁK-ba
65-05-07	FLH06A0403AK	250V / 6A, 2x1mH	Hálózati zavarszűrő, NYÁK-ba

Kemet csatlakozó aljzatok beépített zavarszűrővel

Ez a Kemet család a hálózati csatlakozót és a szűrőt egyetlen alkatrészben kínálja, amely számos típusnál beépített biztosítékházzal is kiegészül – ezáltal kompakt és hatékony megoldást nyújt 1–10 A-es készülékek betápjához.

Cikkszám	Típus	Névleges adatok	Kivitel
65-05-10	FAHDA3100ZF000	250V / 6.5A, csatlakozó méret 2.8mm	Csatlakozó aljzat zavarszűrővel
65-05-09	FBNAB2470ZG110	250V / 10A, 2x0.13mH	Csatlakozó aljzat zavarszűrővel

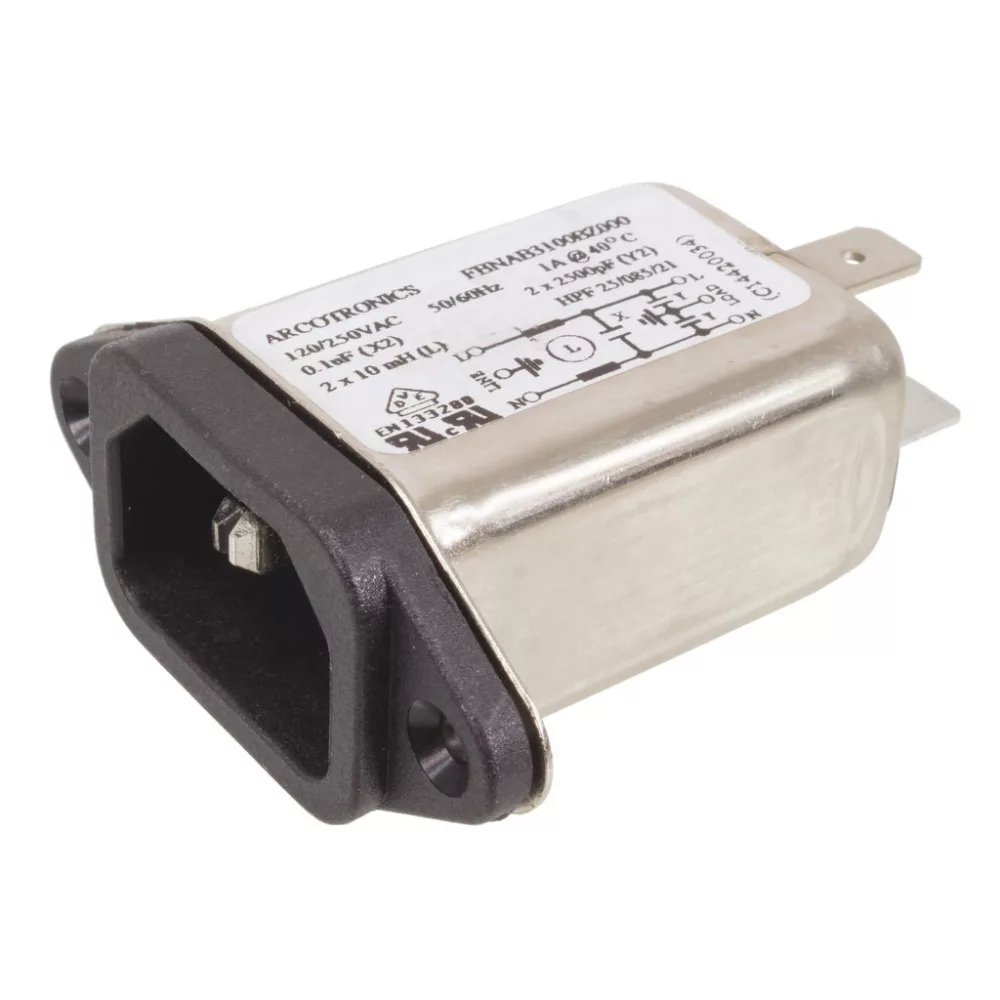

65-07-75	FBNAB3100BZ000	250V / 1A, 2x10mH	Csatlakozó aljzat zavarszűrővel
65-07-76	FBNAB3100FZ000	250V / 6A, 2x1mH	Csatlakozó aljzat zavarszűrővel
65-20-75	FBNAB3100ZG110	250V / 10A, 2x0.13mH	Csatlakozó aljzat zavarszűrővel
65-05-08	FBPAB2680ZF100	250V / 6A, 2x0.8mH	Csatlakozó aljzat zavarszűrővel, biztosítékházzal

Kemet hálózati zavarszűrők, sarus kivitel

Nagyobb áramú, akár 40 A-ig terhelhető ipari alkalmazásokhoz ajánlott a Kemet sarus csatlakozású zavarszűrő-családja, amely a klasszikus IEC 2680 méretszabvány szerinti szűrőházba épített megoldást kínálja.

Cikkszám	Típus	Névleges adatok	Kivitel
65-02-54	FAMDB3600ZC000	250V / 16A	Hálózati zavarszűrő, sarus
65-03-88	FAMDB3600ZF000	250V / 40A	Hálózati zavarszűrő, sarus
65-02-56	FBNAB2680ZD	250V / 3A, IEC 2680-3	Hálózati zavarszűrő, sarus

Schaffner hálózati zavarszűrők, sarus és csavaros kivitel

A Schaffner FN2090 és FN355 sorozata robusztus, iparban jól bevált sarus, illetve csavaros (M4) kötésű zavarszűrő, egyfázisú és háromfázisú kivitelben egyaránt, 10–30 A közötti áramtartományban.

Cikkszám	Típus	Névleges adatok	Kivitel
65-19-14	FN2090-10-06	250V / 10A	Hálózati zavarszűrő, sarus
65-17-33	FN2090-20-06	250V / 20A	Hálózati zavarszűrő, sarus
65-19-58	FN2090-30-08	250V / 30A	Hálózati zavarszűrő, csavaros (M4)
65-17-34	FN355-20-03	440V / 20A, 3-fázisú	Hálózati zavarszűrő, sarus

Schaffner ipari, fém dobozos hálózati zavarszűrő

Nagyteljesítményű, háromfázisú ipari hajtások és géprendszerek hálózati bemenetéhez ajánlott a Schaffner robusztus, fém házas kivitele, amely UL/CSA/ENEC tanúsítvánnyal is rendelkezik.

Cikkszám	Típus	Névleges adatok	Kivitel
65-19-61	FN3280 H-36-33	520V / 36A, 3-fázisú, UL/CSA/ENEC	Hálózati zavarszűrő, fém dobozban

Schaffner NYÁK-ba szerelhető hálózati zavarszűrők (ipari és orvosi minősítésű)

A Schaffner FN402 sorozata kompakt, NYÁK-ba forrasztható zavarszűrő 1,6–6,5 A közötti áramtartományban. A sorozat "B" jelölésű, orvosi műszerekbe hitelesített változatban is elérhető, amely a szigorúbb szivárgóáram- és biztonsági követelményeknek is megfelel.

Cikkszám	Típus	Névleges adatok	Kivitel
65-20-49	FN402-1.6-02	250V / 1.6A	Hálózati zavarszűrő, NYÁK-ba
65-20-50	FN402-2.5-02	250V / 2.5A	Hálózati zavarszűrő, NYÁK-ba
65-20-51	FN402-4-02	250V / 4A	Hálózati zavarszűrő, NYÁK-ba
65-20-52	FN402-6.5-02	250V / 6.5A	Hálózati zavarszűrő, NYÁK-ba
65-20-45	FN402B-1.6-02	250V / 1.6A	Hálózati zavarszűrő, NYÁK-ba, orvosi műszerekbe hitelesített
65-20-46	FN402B-2.5-02	250V / 2.5A	Hálózati zavarszűrő, NYÁK-ba, orvosi műszerekbe hitelesített
65-20-47	FN402B-4-02	250V / 4A	Hálózati zavarszűrő, NYÁK-ba, orvosi műszerekbe hitelesített
65-20-48	FN402B-6.5-02	250V / 6.5A	Hálózati zavarszűrő, NYÁK-ba, orvosi műszerekbe hitelesített

TDK-Lambda fém házas hálózati zavarszűrők

A TDK-Lambda RSEN-2003 sorozata zárt, fém házas kivitelben kapható, ami mechanikai védelmet és jó árnyékolást biztosít. A "D" jelölésű változat DIN-sínre szerelhető, így kapcsolószekrénybe építve is kényelmesen rögzíthető.

Cikkszám	Típus	Névleges adatok	Kivitel
65-19-27	RSEN-2003	250V / 3A AC	Hálózati zavarszűrő, fém házban
65-39-99	RSEN-2003D	250V / 3A AC	Hálózati zavarszűrő, fém házban, DIN-sínre

Roxburg RC-tag zavarszűrők

A Roxburg axiális kivitelű RC-tagjai hatékonyan csillapítják a kapcsolási tranzienseket és ívkisüléseket egyetlen komponensben. Leggyakrabban relék, kontaktorok és kapcsolók érintkezői mellett, védő (snubber) áramkörként alkalmazzák őket.

Cikkszám	Típus	Névleges adatok	Kivitel
65-18-35	RE1202	120 Ohm + 0.2uF, 24.5x8.5x17mm, RM=22.5mm	Zavarszűrő RC-tag, axiális
65-20-56	XE1202	120 Ohm + 0.2uF, 30x11x20mm, RM=27.5mm	Zavarszűrő RC-tag, axiális

Összegzés

Ahogy látható, a hálózati zavarszűrők választéka rendkívül széles: a NYÁK-ba forrasztható, apró alkatrésztől a nagyáramú, fém dobozos ipari megoldásig minden alkalmazáshoz található megfelelő típus. Kisebb, kompakt készülékekhez az aljzattal egybeépített Schurter és Kemet megoldások praktikusak, hiszen a csatlakozó, a biztosíték és a szűrő egyetlen alkatrészben kapható. Ipari, nagyáramú vagy háromfázisú rendszerekhez a Schaffner és a TE Connectivity sarus, illetve fém házas típusai adnak robusztus megoldást, míg orvosi műszerekhez kifejezetten a hitelesített FN402B sorozatot érdemes választani. Ha nem biztos benne, melyik típus illik az Ön berendezéséhez, kollégáink szívesen segítenek a megfelelő zavarszűrő kiválasztásában.
