A hagyományos stabilizátorok ideje leáldozott
Tudta-e, hogy a RECOM cég volt az első, aki a hagyományos TO-220 tokozású 78xx stabilizátorok kiváltására azokkal lábkompatibilis DC/DC-konvertercsaládot fejlesztett ki? Cikkünkben ennek a családnak az összes raktárról kapható típusát foglaljuk össze.
Termékismertető
Az elektronikában, a tápfeszültség ellátás hagyományos iskolapéldája a klasszikus 78xx feszültség stabilizátorok használata. Az áramkörök tápellátásához szükséges, a hálózati transzformátor, egyenirányító és puffer kondenzátor kombinációján felül kell még a feszültség stabilizátor, kimeneti elektrolit kondenzátor, és a zavarszűrő kerámia kondenzátorok. Nagyobb kimenő áramok esetén feltétlenül hűtőbordára kell szerelni a stabilizátort. Ez kiemelt hely igénnyel jár és a termelt hőmennyiség elvezetése sem elhanyagolható a tervezés folyamatában.
A modern kapcsolástechnikában, évekkel ezelőtt elterjedt a kapcsolóüzemű elven működő, a hagyományos TO-220 tokozású stabilizátorokkal láb-kompatibilis, méretében hasonló feszültség szabályozók használata. A gyakorlatban a RECOM cég hozott piacra először ilyen áramköröket. Ma már több, hasonló termékeket gyártó neves- és kevésbé jó minőségű termékeket gyártó távol-keleti cég is kínál hasonló termékeket. Természetesen az úttörő, a RECOM cég a továbbra is nagy mennyiségben gyártja ezt a termékcsaládot, a cég egyik siker terméke.
Ne használjon utánzatot, használja az eredetit, az eszközt kifejlesztő RECOM cég termékét!
R-78xx termékek előnyei a hagyományos megoldással szemben:
- Kis méret, kis helyigény nagy áram terhelés esetén is, mivel a kapcsolóüzemű működésnek köszönhetően nem kell hozzá hűtőborda.
- Nem kell hozzá 47-100uF vagy nagyobb értékű kondenzátor a kimeneten.
- Sokkal jobb zavar immunitás a kimeneten a bemenet felől érkező zajok esetében, a kapcsolóüzemű működési elvnek köszönhetően. A hagyományos stabilizátorokon a magasabb frekvenciájú zavaró jelek gyakorlatilag akadály nélkül átmennek.
- Kimeneti hatékony rövidzár védelem.
Konkurens ár, az olcsóbb típusok ára vetekszik a hűtőbordával szerelt hagyományos megoldások összköltségével.
Cégünk kínálatában megtalálhatók a RECOM által gyártott R-78xx termékcsaládokból gyakran használt feszültség típusok. Az alábbiakban ezekre szeretnénk röviden rávilágítani.

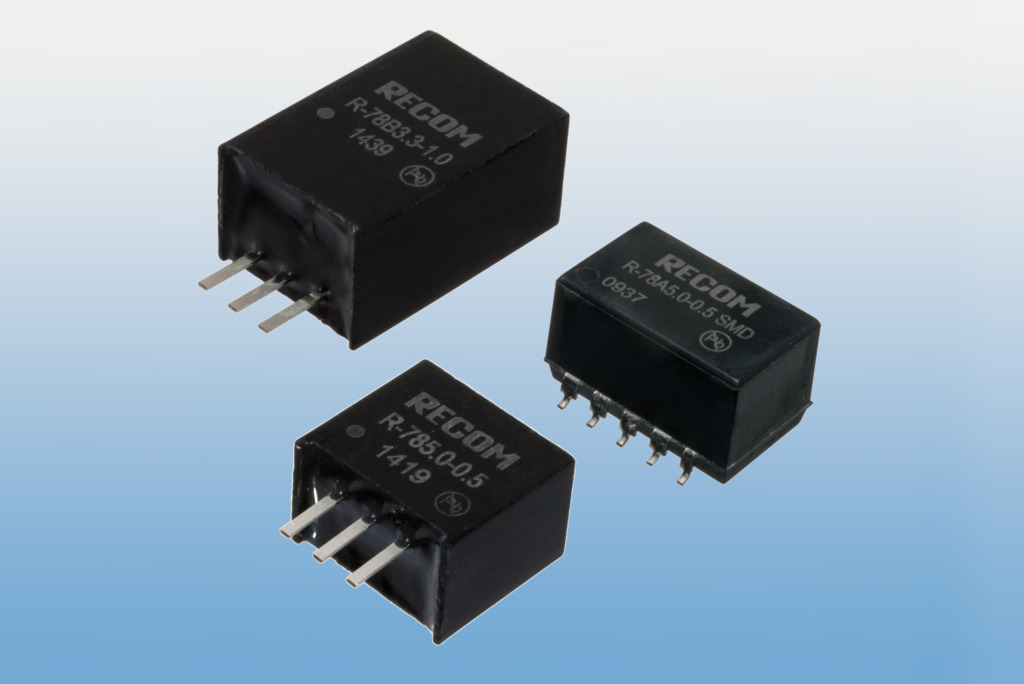

RECOM R-78xx-sorozat
Az R-78xx-sorozat tagjai a hagyományos termékek. Kiváló hatásfok (97%-ig), rövidzár védelem, termikus védelem a jellemzői. 78xx lábkompatibilis.
RECOM R-78Exx-sorozat
Az R-78Exx-sorozat tagjai a legolcsóbb termékek, viszont minőségben azonosak a többivel. Hatásfoka alacsonyabb mint a többi típusé. 78xx lábkompatibilis.
RECOM R-78HBxx-sorozat
Az R-78HBxx-sorozat tagjai az R-78xx termékpaletta széles bemenő feszültségtartományú típusai. A bemeneti feszültség elérheti a +72V-ot is és így kiválóan alkalmazhatók olyan ipari berendezésekben, ahol a standard 78xx lineáris feszültség stabilizátorok nem alkalmazhatók. 78xx lábkompatibilis.
RECOM R-78Bxx-sorozat
Az R-78Bxx-sorozat tagjaira alacsony zaj és hullámosság jellemzi. A bemenő feszültség +32V-ig növelhető. 78xx lábkompatibilis.
RECOM R-78Cxx-sorozat
Az R-78Cxx-sorozat alacsony profilú verziók. Alacsony zaj és hullámosság jellemzi. A bemenő feszültség +42V-ig növelhető. 78xx lábkompatibilis.
RECOM R-78AAxx-sorozat
Az R-78AAxx-sorozat felületszerelt verzió. Kissé kilóg a sorból, mivel nem láb-kompatibilis a hagyományos stabilizátorokkal, csak funkciójában azonos. Felületszerelt SO10 formátumú tokban van. A kimenet tiltható, valamint a kimenő feszültség bizonyos határok között állítható külső feszültség osztóval.
RECOM R-78Sxx
Az R-78Sxx szintén kakukktojás. Az R-78xx-hez hasonlóan hagyományos tokozásban van, viszont 4 kivezetéssel rendelkezik. Funkciója szerint felfelé konvertáló (step-up, boost) konverter, kimenő feszültsége +3.3V. Bemenő feszültsége +0.65…3.15V, ezért alkalmas arra, hogy bármely típusú elemről előállítsa a kimenő +3.3V-ot. Tiltható, ekkor az áramfelvétele ultra-alacsony, kb. 70µA. Ideális IoT-eszközök elemes tápellátására, mivel 0.65V-ig üzemel és alkalmazásával hatékonyan kihasználhatjuk az elem szinte teljes kapacitását.
Cégünk a RECOM cég hivatalos magyarországi disztribútoraként az általa gyártott DC/DC-, AC/DC- és LED-meghajtó modulok széles választékát kínálja raktárról, ezenkívül a raktáron nem található típusok szállítását is biztosítani tudjuk a RECOM cég teljes kínálatából.
A RECOM ezen termékeit megtalálja kínálatunkban, ha a WEB oldalunkon a kereső mezőbe beírja az „ R-78 recom ” kereső szót. Ezeknek a termékeknek a haszanálata, az olcsó távol-keleti utánzatokkal ellentétben kompromisszumok nélküli, 100% megbízhatóak, konkurens árak mellett.
