KM220M100F115A - 22uF, 100V, 105°C, ±20%, (radial), d=8x11.5mm, RM=3.5mm, electrolytic capacitor - CAPXON

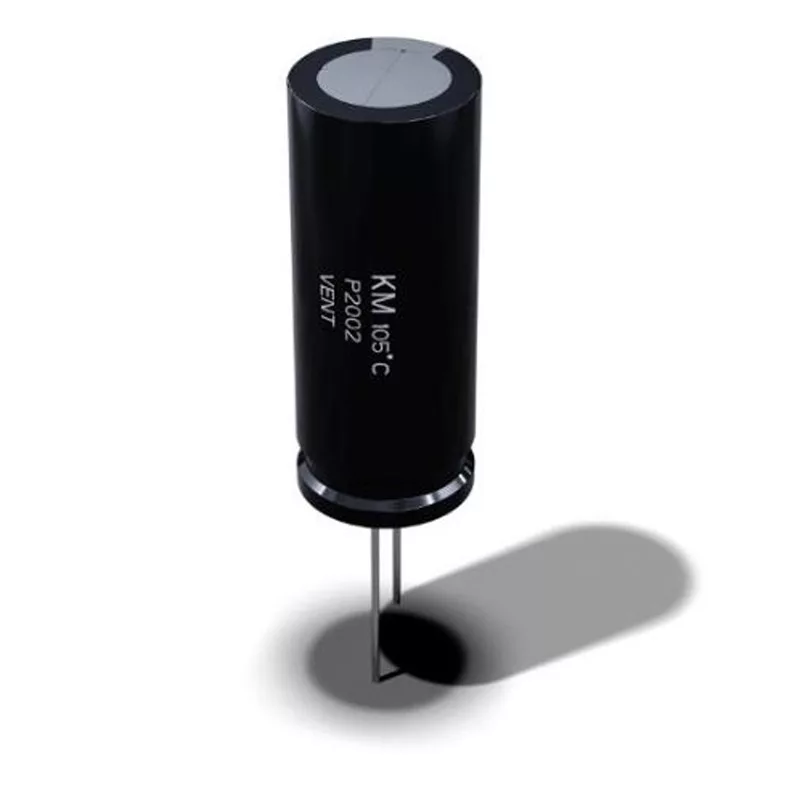

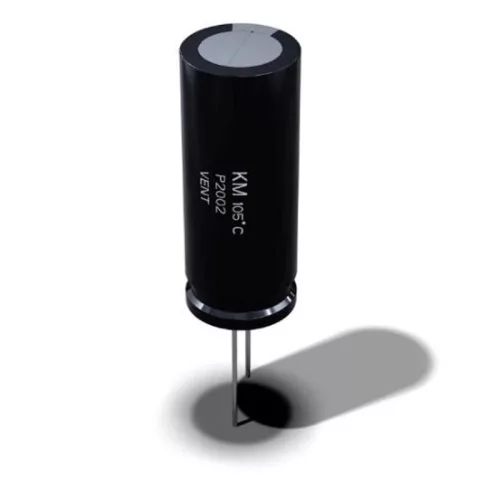

The picture is for illustration purposes only. Please read the product description!
Out of stock
Electrolytic Capacitor 22uF 100V 105°C ±20% Radial d=8x11.5mm RM=3.5mm
Manufacturer code:
KM220M100F115A
Manufacturer:
Datasheet:
Group:
Elektrolit kondenzátorok
Component Family:
Product Range:
Capacitance [F]:
Case Style:
NYÁK-ba ültethető
Case:
Termination Type:
Furatszerelt
Voltage Rating [V]:
100V
Number of Pins:
2
Tolerance [ % ]:
±20 %
External Diameter [mm]:
8 mm
External Height [mm]:
11.5 mm
Raster measure:
3.5 mm
ESR type:
Nem
Ripple Current max. [mA]:
90 mA @ 120Hz @ 105°C
Endurance [h/°C]:
2.000h @ 105°C
Operating Temperature Min. [°C]:
-40 °C
Operating Temperature Max. [°C]:
+105 °C
ROHS:
Igen
Our Warehouse
0 db
Available for immediate delivery
Our Shop in Szeged
0 db
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
KM220M100F115A – Álló kivitelű elektrolit kondenzátor (22µF, 100V, 105°C, ±20%)
A KM220M100F115A egy furatszerelt, radiális kivitelű alumínium elektrolit kondenzátor a CapXon KM sorozatából, amelyet költséghatékony, széles feszültségtartományú áramköri alkalmazásokhoz fejlesztettek ki. A THT technológiának köszönhetően egyszerűen beforrasztható hagyományos nyomtatott áramköri lapokba, és 105°C-os hőállóságával stabil működést biztosít tartósan igénybe vett alkalmazásokban is.
Főbb termékjellemzők
- Kompakt méret: Mindössze 8 mm átmérőjű és 11.5 mm magas házban kínál 22µF kapacitást, így helytakarékos tervezéshez ideális.
- Feszültségtartomány: 100V DC névleges feszültséggel rendelkezik, ami lehetővé teszi magasabb feszültségű áramkörökben történő alkalmazását.
- Hosszú élettartam: 105°C-on, névleges feszültség és áram alkalmazása mellett 2000 órás terhelési élettartamot garantál a JIS-C-5101-4 szabvány szerint.
- Széles üzemi hőmérséklet-tartomány: -40 °C és +105°C között stabilan üzemel, így hideg és meleg környezetben is megbízható.
- Alacsony szivárgási áram: A gyártói specifikáció szerint a szivárgási áram legfeljebb 0,01×C×V vagy 3 µA (a nagyobbik érték) 1 perc alkalmazás után.
- RoHS és REACH megfelelőség: Halogénmentes (HF) kivitel, amely megfelel a jelenlegi környezetvédelmi előírásoknak.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | KM220M100F115A |
| Kapacitás | 22µF |
| Névleges feszültség (VR) | 100V DC |
| Túlfeszültség (VS) | 1,15 × VR |
| Kapacitás tolerancia | ±20% (120 Hz, 20°C) |
| Veszteségi tényező (tanδ, 120 Hz, 20°C) | 8% |
| Max. hullámáram | 90 mA @ 120Hz @ 105°C (rms, 105°C, 120 Hz) |
| Külső átmérő (ø D) | 8 mm |
| Magasság (L) | 11.5 mm |
| Lábtávolság (F) | 3.5 mm |
| Kivezetés átmérője (ø d) | 0,5 mm |
| Üzemi hőmérséklet-tartomány | -40 °C ~ +105°C |
| Élettartam (Endurance) | 2000 óra, 105°C, VR és IR mellett |
| Kivitel | Furatszerelt (THT), radiális, egyenes kivezetéssel |
Miért válassza a KM220M100F115A kondenzátort?
Ez a kondenzátor kiváló ár-érték arányt kínál olyan alkalmazásokban, ahol nem szükséges extrém alacsony ESR vagy magas hullámáram-terhelhetőség, de fontos a megbízható, hosszú távú működés 105°C-os hőterhelés mellett. A kompakt méret és a 100V-os feszültségtartomány kombinációja rugalmasan illeszthető közepes és nagyobb feszültségű áramkörökbe is.
Felhasználási területek:
- Kapcsolóüzemű tápegységek (SMPS) szűrő- és puffer kondenzátoraként
- LED meghajtók és világítástechnikai áramkörök
- Ipari vezérlőelektronika és teljesítményelektronikai modulok
- Általános célú analóg és digitális áramkörök feszültségszűrése
A KM220M100F115A megbízható, hosszú élettartamú megoldást kínál mindazok számára, akik költséghatékony, mégis stabil teljesítményű elektrolit kondenzátort keresnek 100V-os feszültségigényű áramköreikhez.
Data
Weight:
1 g/db
