PTFA3115 - 300V/2.5A, 50VA, horizontal liquid level switch, Reed contact - CELDUC

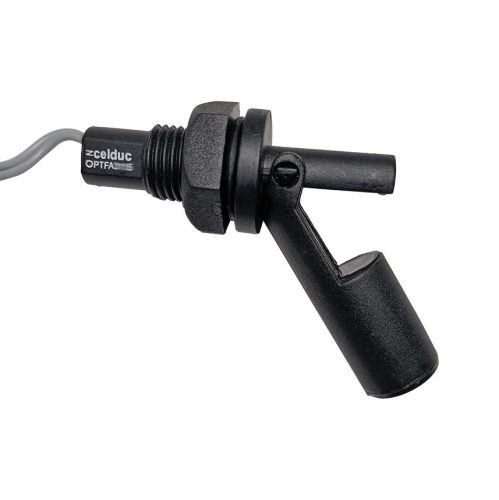

The picture is for illustration purposes only. Please read the product description!
Out of stock
Liquid level switch, Reed-contact, 200V/500mA, 300V/2.5A, 50VA, horizontal
Manufacturer code:
PTFA3115
Manufacturer:
Datasheet:
Group:
Tilt Sensors
Component Family:
Case:
Termination Type:
mountable
Number of Pins:
2
Contact Voltage, Max. DC [V]:
300 V
Contact Resistance [Ohm]:
150 mOhm
Beam Angle:
10 ° (horizontal)
Contact Current, Max. AC/DC [A]:
2.5 A
Contact Voltage, Max. AC [V]:
300 V
Operating Temperature Min. [°C]:
0 °C
Operating Temperature Max. [°C]:
+85 °C
ROHS:
Yes
Our Warehouse
0 pcs
Available for immediate delivery
Our Shop in Szeged
0 pcs
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
PTFA3115 – Horizontális folyadékszint kapcsoló Reed-kontaktussal (300 VAC/DC, 0,5 A, 50 VA)
A PTFA3115 egy horizontális beépítésű, Reed-kontaktusos folyadékszint kapcsoló a francia CELDUC gyártótól, amelyet elsősorban olajok és üzemanyagok szintjének megbízható érzékelésére terveztek. A robusztus, üvegszál-erősített nylon házba épített billenő úszó mozgása nyitja vagy zárja a beépített Reed-kapcsolót, így egyszerű, kontaktus alapú jelzést ad a folyadékszintről. A szenzor felfordítható beépítéssel a kapcsolási logika (nyitott/zárt állapot) is megfordítható, ami rugalmas alkalmazhatóságot biztosít.
Főbb termékjellemzők
- Reed-kapcsoló elv: zárt kontaktus, ha az úszó és az érzékelő egy vonalban áll; nyitott kontaktus, ha az úszó kibillen az érzékelő tengelyéből.
- Fordítható működés: az érzékelő fejjel lefelé történő beépítésével a nyitott/zárt logika megfordítható, ami tervezési szabadságot ad.
- Robusztus anyagválasztás: a ház, az anyacsavar és az úszó egyaránt 30%-ban üvegszál-erősített Nylon 6-ból készül, az O-gyűrű nitril gumi tömítés.
- Csavaros, szerelhető kivitel: Ø16 mm-es furatba szerelhető, mellékelt anyacsavarral rögzíthető, 1,8 Nm meghúzási nyomatékkal.
- Hosszú élettartam: ohmikus terhelés mellett akár 1 millió kapcsolási ciklust is elbír megbízhatóan.
- Alkalmazási megkötés: víz és élelmiszeripari közeg esetén a polipropilén házas változatok (PTFA3215, PTFA3315) ajánlottak helyette.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típus | PTFA3115 |
| Max. kapcsolási teljesítmény | 50 VA |
| Max. kapcsolási áram | 0,5 A |
| Max. kapcsolási feszültség | 300 VAC/VDC |
| Min. átütési feszültség | 500 VDC |
| Max. terhelhető áram (carry current) | 2,5 A |
| Kontaktusellenállás | 150 mΩ |
| Üzemi hőmérséklet (vezeték nélkül) | 0 °C ... +85 °C |
| Szigetelés (elektromos rész – ház) | 2500 VRMS |
| Élettartam (ohmikus terhelés) | 1 × 10⁶ kapcsolás |
| Kapcsolási szögtartomány | 0–10° zárt, 10–35° határozatlan, ≥35° nyitott |
| Vezetékek hossza | 1,5 m |
| Vezeték keresztmetszet / hőállóság | Ø1,85 mm (0,5 mm²), 85 °C hőálló PVC |
| Úszó minimális sűrűsége | 0,6 |
| Ház- és úszóanyag | Nylon 6, 30% üvegszál-erősítéssel |
| Tömítés | Nitril gumi O-gyűrű |
| Rögzítő furat | Ø16 mm |
| Meghúzási nyomaték | 1,8 Nm |
Miért válassza a PTFA3115 szintkapcsolót?
A PTFA3115 kiváló ár-érték arányú, mégis tartós megoldást kínál olaj- és üzemanyagtartályok szintfigyeléséhez, köszönhetően az üvegszál-erősített nylon szerkezetnek és a nagy kapcsolási élettartamnak. A fordítható beépítési lehetőség és a Reed-kontaktus egyszerűsége miatt könnyen integrálható meglévő vezérlőrendszerekbe, minimális kiegészítő elektronikával.
Felhasználási területek:
- Üzemanyag- és olajtartályok szintjelzése
- Ipari gépek olajszint-felügyelete
- Hidraulikarendszerek szintellenőrzése
- Tartályok túltöltés elleni védelme
- Ipari folyadékkezelő berendezések automatizálása
Összességében a PTFA3115 egy megbízható, egyszerűen szerelhető Reed-kontaktusos szintkapcsoló, amely kifejezetten olaj- és üzemanyag-alapú alkalmazásokhoz nyújt hosszú távú, stabil megoldást.
