RMR-003-A55S-CT - Ferrite-core transformer, 1 W, 1.5 kV, 1/1.12/1.12, 0.26 Ω/0.27 Ω, SMD - RECOM

RMR-003 – SMD Ferritmagos galvanikus leválasztó transzformátor (1W, 1500VDC szigetelés, 8,1×6,8×3,8 mm)

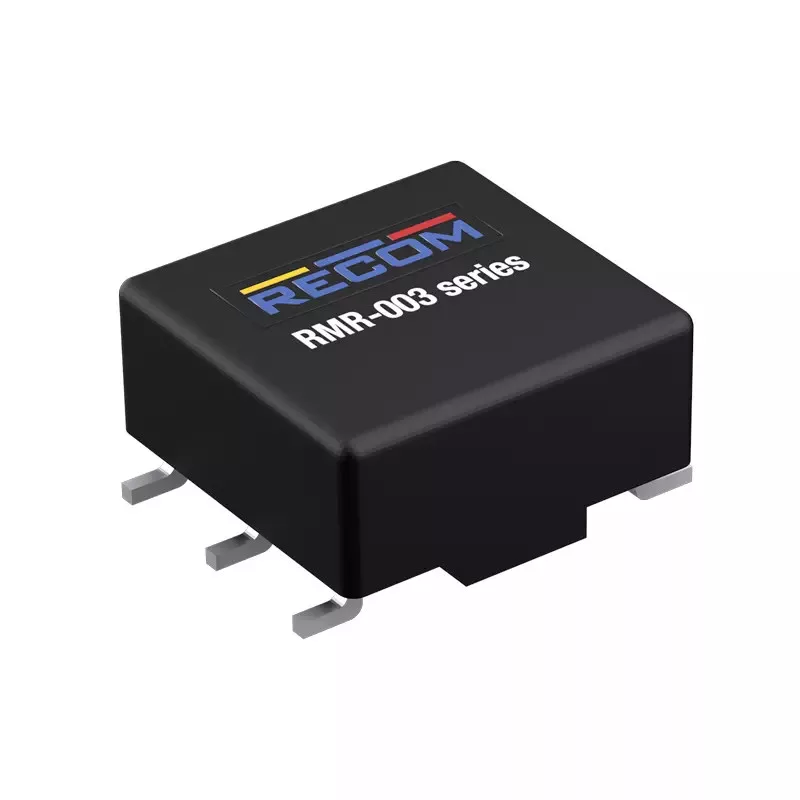

Az RMR-003 egy kompakt méretű, nem stabilizált (unregulated) galvanikus leválasztó transzformátor a RECOM kínálatából, amelyet kifejezetten SMD felületszerelt technológiával történő beépítésre terveztek. A ferritmagos kialakítás galvanikus leválasztást biztosít a primer és szekunder oldal között, mindössze 8,1 mm × 6,8 mm × 3,8 mm-es helyigényével ideális választás olyan szűk helyen lévő, izolációt igénylő teljesítményátalakító áramkörökbe, ahol számít a méret.

Főbb termékjellemzők

• Kisméretű, SMD kialakítás: Felületszerelt technológiával, 5 kivezetéssel, kétsoros tokozásban gyártott alkatrész, amely minimalizálja a nyomtatott áramköri panel foglalt területét.
• Magas szigetelési feszültség: 1500 VDC/1 perc izolációs teszt feszültség garantálja a biztonságos galvanikus leválasztást az elsődleges (N1) és a másodlagos (N2, N3) tekercsek között.
• Kedvező menetáttétel: N1:N2:N3 = 1:1,12:1,12 áttétel, 121 µH minimum induktivitással a primer oldalon.
• Alacsony DC ellenállás: Az N1 tekercs max. 0,26 Ω, az N2/N3 tekercsek max. 0,27 Ω DC ellenállása minimalizálja a vezetési veszteségeket.
• Széles üzemi hőmérséklet-tartomány: -40°C és +125°C között (a hőmérséklet-emelkedést is figyelembe véve) stabil működést biztosít ipari környezetben is.
• Halogénmentes és RoHS-kompatibilis: Megfelel a 2011/65/EU és 2015/863 RoHS irányelveknek, valamint az EN 14582:2016 halogénmentességi szabványnak.

Műszaki specifikációk

Miért válassza az RMR-003 transzformátort?

Az RMR-003 kompakt méretének és magas, 1500 VDC szigetelési feszültségének köszönhetően megbízható galvanikus leválasztást biztosít olyan kompakt teljesítményátalakító áramkörökben, ahol a hely szűkös, de a biztonsági szigetelés nem hagyható el. A pontosan definiált elektromos paraméterek (induktivitás, menetáttétel, DC ellenállás) kiszámítható, ismételhető viselkedést garantálnak sorozatgyártásban is.

Felhasználási területek:

• Izolált DC-DC átalakító áramkörök gate-driver vagy jelátviteli fokozatai
• Ipari és orvostechnikai berendezések galvanikusan leválasztott tápellátása
• Kompakt, nagy sűrűségű beépítésű elektronikai modulok
• Kisfeszültségű logikai áramkörök izolációja teljesítményelektronikai környezetben

Az RMR-003 kisméretű, SMD kivitelű ferritmagos transzformátorként ideális választás minden olyan alkalmazáshoz, ahol megbízható galvanikus leválasztásra van szükség korlátozott beépítési hely mellett.
