ECA1HM3R3 - 3.3uF, 50V, 85°C, ±20%, radial, d=5x11mm, RM=2.5mm, electrolytic capacitor - PANASONIC

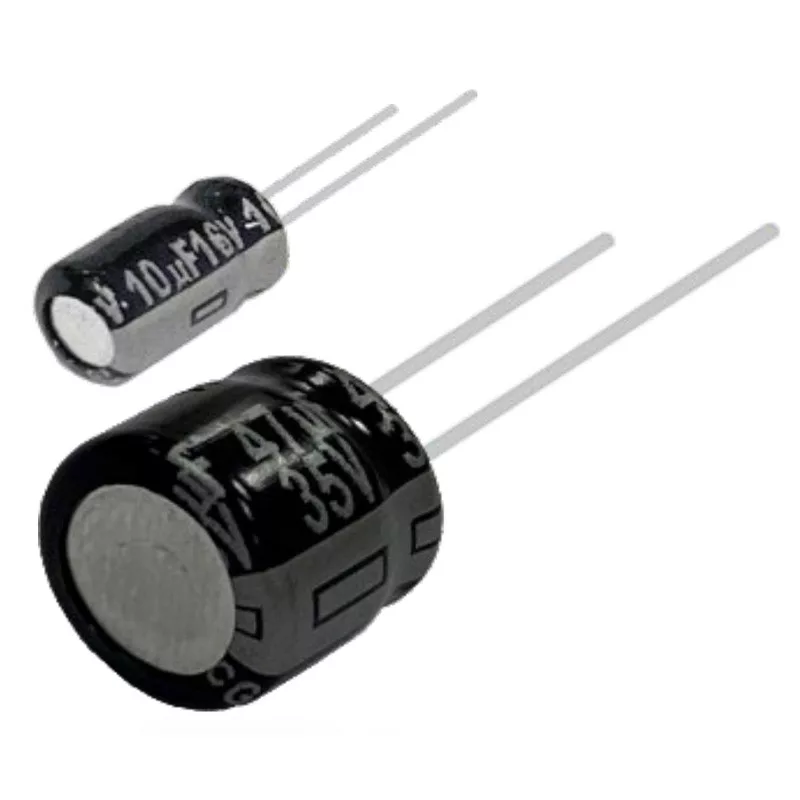

The picture is for illustration purposes only. Please read the product description!
Out of stock
Electrolytic Capacitor 3.3uF 50V 85°C ±20% radial d=5x11mm RM=2.5mm
Manufacturer code:
ECA1HM3R3
Manufacturer:
Datasheet:
Group:
Electrolytic Capacitors
Component Family:
Product Range:
Capacitance [F]:
Case Style:
PCB-mountable
Case:
Termination Type:
Through-hole technology
Voltage Rating [V]:
50V
Number of Pins:
2
Tolerance [ % ]:
±20 %
External Diameter [mm]:
5 mm
External Height [mm]:
11 mm
Raster measure:
2.5 mm
ESR type:
No
Ripple Current max. [mA]:
35 mA @ 120Hz @ 85°C
Endurance [h/°C]:
2.000h @ 85°C
Operating Temperature Min. [°C]:
-40 °C
Operating Temperature Max. [°C]:
+85 °C
ROHS:
Yes
Our Warehouse
0 pcs
Available for immediate delivery
Our Shop in Szeged
0 pcs
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
ECA1HM3R3 – Panasonic NHG-A sorozatú elektrolit kondenzátor (3.3µF, 50V, +85 °C, ±20%)
Az ECA1HM3R3 egy radiális kivezetésű alumínium elektrolit kondenzátor a Panasonic NHG-A sorozatából, amelyet +85 °C-os hőállóság és hosszú élettartam jellemez. A furatszerelt, álló kivitelű alkatrész 3.3µF névleges kapacitással és 50V-os névleges feszültséggel rendelkezik, így kiválóan alkalmas tápegységek szűrésére és puffereire, ahol kis feszültségszint mellett nagy kapacitásértékre van szükség.
Főbb termékjellemzők
- Nagy kapacitásérték: 3.3µF névleges kapacitás, ±20%-os tolerancia mellett, ami stabil szűrést biztosít alacsony feszültségű áramkörökben.
- Magas hőállóság: A -40 °C és ++85 °C közötti kategória-hőmérséklettartomány szélsőséges környezetben is megbízható működést garantál.
- Hosszú élettartam: 2.000h @ 85°C ±2°C hőmérsékleten végzett élettartam-teszt, névleges egyenfeszültség (DC) és váltóáramú terhelés (ripple current) mellett.
- Kompakt méretezés: 5 mm átmérőjű, 11 mm magas házban, 2.5 mm-es lábtávolsággal, ami helytakarékos elrendezést tesz lehetővé a nyomtatott áramkörön.
- RoHS irányelvnek megfelelő: A gyártás megfelel a jelenlegi környezetvédelmi előírásoknak.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (Part No.) | ECA1HM3R3 |
| Gyártó / Sorozat | Panasonic / NHG-A |
| Névleges kapacitás | 3.3µF |
| Kapacitástolerancia | ±20% (120 Hz / +20 °C) |
| Névleges feszültség | 50V DC |
| Kategória hőmérséklet-tartomány | -40 °C ... ++85 °C |
| Ripple áram (120 Hz, 105 °C) | 35 mA @ 120Hz @ 85°C r.m.s. |
| tan δ (120 Hz, +20 °C) | 0,12 |
| Élettartam | 2.000h @ 85°C |
| DC szivárgási áram | I ≤ 0,01 CV vagy 3 µA (a nagyobbik érték), 2 perc után |
| Testátmérő × hossz | 5 mm × 11 mm |
| Lábátmérő | 0,6 mm |
| Lábtávolság (F) | 2.5 mm |
| Kivitel | Radiális kivezetésű, furatszerelt |
Miért válassza az ECA1HM3R3 típust?
A Panasonic NHG-A sorozat megbízhatóságát a szigorú élettartam teszteken átesett konstrukció garantálja, amely +85 °C-os környezeti hőmérsékleten is stabil kapacitás- és veszteségi tényező (tan δ) értékeket biztosít. A kompakt méretezés és a nagy ripple áram kezelési képesség lehetővé teszi a hatékony alkalmazást olyan áramkörökben, ahol a helytakarékosság és a hosszú távú stabilitás egyaránt fontos szempont.
Felhasználási területek:
- Kapcsolóüzemű tápegységek kimeneti szűrése
- Alacsony feszültségű DC-DC átalakítók puffereszközei
- Digitális áramkörök tápellátásának simítása
- Ipari és fogyasztói elektronikai eszközök energiaellátó szakaszai
Az ECA1HM3R3 a Panasonic megbízható, hosszú élettartamú elektrolit kondenzátor-technológiáját kínálja, ideális megoldást biztosítva a nagy kapacitást és stabil működést igénylő alacsony feszültségű alkalmazásokhoz.
Data
Weight:
1.442 g/pcs
