VJ1206A100JXGAT5Z - 10 pF, 1000 V, ±5%, NPO, 1206, ceramic capacitor - VISHAY

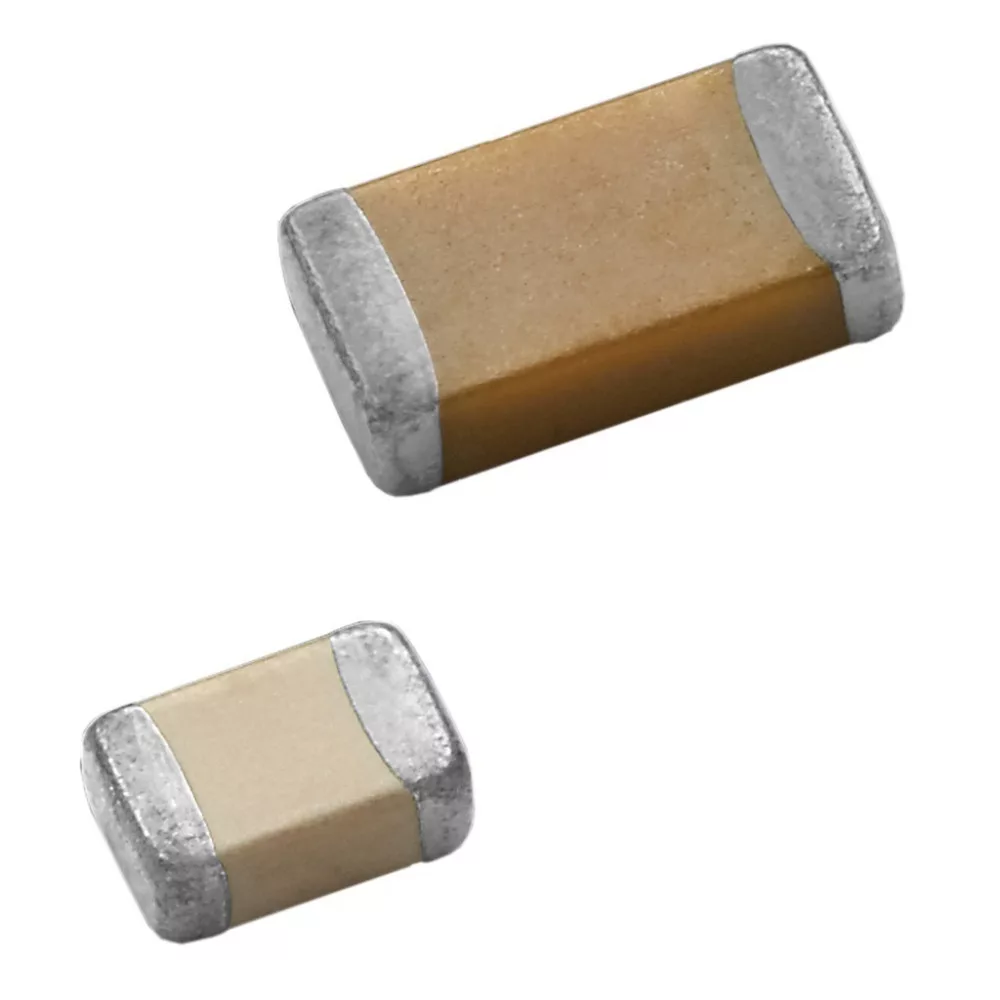

The picture is for illustration purposes only. Please read the product description!
Out of stock
Ceramic Capacitor 1000V ±5% NPO 1206 SMD
Manufacturer code:
VJ1206A100JXGAT5Z
Manufacturer:
Datasheet:
Group:
Ceramic Capacitors
Component Family:
Product Range:
Capacitance [F]:
Case Style:
Surface Mount (SMD)
Case:
Termination Type:
Surface mount (SMD)
Voltage Rating [V]:
1000V
Number of Pins:
2
Tolerance [ % ]:
±5 %
External Length [mm]:
3.2 mm
External Width [mm]:
1.6 mm
External Height [mm]:
1.7 mm
Raster measure:
1206
Dielectric Characteristic:
NPO
Operating Temperature Min. [°C]:
-55 °C
Operating Temperature Max. [°C]:
+125 °C
ROHS:
Yes
Our Warehouse
0 pcs
Available for immediate delivery
Our Shop in Szeged
0 pcs
In Stock (or in 2 days from our warehouse the available quantity)
Package deals
Details
VJ1206A100JXGAT5Z – 10pF, 1000V, ±5 % NP0 (C0G) SMD kerámia kondenzátor 1206 tokozásban
A VJ1206A100JXGAT5Z egy felületszerelt (SMD) multiréteg kerámia kondenzátor a Vishay VJ....W1BC Basic Commodity sorozatából, amely az ultra-stabil C0G (NP0) dielektrikumnak köszönhetően kiváló hőmérsékleti stabilitást és alacsony veszteséget biztosít. A rendkívül kompakt, 1206 méretkódú tokozás lehetővé teszi a nagy alkatrész-sűrűségű, helytakarékos áramköri tervek megvalósítását, miközben megbízható, ipari minőségű teljesítményt ad.
Főbb termékjellemzők
- C0G (NP0) dielektrikum: Rendkívül alacsony hőmérséklet-függés (0 ppm/°C ± 30 ppm/°C) a teljes üzemi hőmérséklet-tartományban, így precíziós áramkörökben is stabilan tartja kapacitásértékét.
- Ni-barrier, 100% ón termináció: A nikkelbarrier réteg és a tiszta ón felület kiváló forraszthatóságot és megbízható, hosszú távú elektromos kapcsolatot biztosít.
- Base Metal Electrode (BME) technológia: Költséghatékony, ugyanakkor stabil elektromos jellemzőket kínáló elektróda-rendszer.
- Dry sheet technológia: A gyártási folyamat hozzájárul az egységes rétegfelépítéshez és a megbízható minőséghez.
- Kiváló szigetelési ellenállás: ≥ 10 GΩ, vagy R x C ≥ 500 Ω x F (amelyik kisebb), ami minimalizálja a szivárgási áramokat.
- Öregedésmentes viselkedés: A C0G dielektrikum öregedési üteme 0% tízévenként, tehát a kapacitás időben nem csökken.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | VJ1206A100JXGAT5Z |
| Gyártó | Vishay |
| Tokozás | 1206 (SMD) |
| Dielektrikum | C0G (NP0) |
| Névleges kapacitás | 10pF |
| Kapacitás tűrés | ±5 % |
| Névleges feszültség | 1000VDC |
| Termination | Ni-barrier, 100% matt ón (X kód) |
| Hőmérsékleti együttható (TCC) | 0 ppm/°C ± 30 ppm/°C (-55°C és +125°C között) |
| Üzemi hőmérséklet-tartomány | -55°C ... +125°C |
| Szigetelési ellenállás (IR) | ≥ 10 GΩ vagy R x C ≥ 500 Ω x F (amelyik kisebb) |
| Öregedési ráta | 0% per dekád |
| Dielektromos szilárdsági teszt | a névleges feszültség 250%-a (≤100 VDC esetén) |
| Méretek (L × W × T) | 3.2 mm × 1.6 mm × 1.7 mm (±0,05 mm) |
| Kivezetések száma | 2 |
| Csomagolás | 7" tekercs / papírszalag (C kód) |
Miért válassza a VJ1206A100JXGAT5Z kondenzátort?
A C0G (NP0) dielektrikum kiválóan alkalmas azokra a feladatokra, ahol a kapacitás stabilitása és a hőmérséklet-független működés kritikus fontosságú, például szűrő- vagy időzítő áramkörökben. A kompakt 1206 méret és a megbízható, RoHS-kompatibilis kivitel ideális választássá teszi modern, miniatürizált elektronikai tervekhez, ahol a helytakarékosság mellett stabil, kiszámítható elektromos viselkedésre is szükség van.
Felhasználási területek:
- Fogyasztói elektronikai készülékek
- Telekommunikációs berendezések
- Adatfeldolgozó rendszerek
- Mobil és hordozható eszközök
- Precíziós szűrő- és időzítő áramkörök
A VJ1206A100JXGAT5Z egy megbízható, ipari minőségű, kis méretű C0G kerámia kondenzátor, amely stabil kapacitásértékkel és kiváló elektromos jellemzőkkel támogatja a modern SMD áramkörök tervezését.
Data
Weight:
0.0158 g/pcs
Min. order quantity:
10 pcs
