C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL
C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL
7.6617 €+ VAT
9.7304 € incl. VAT

C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL

C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL
C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL

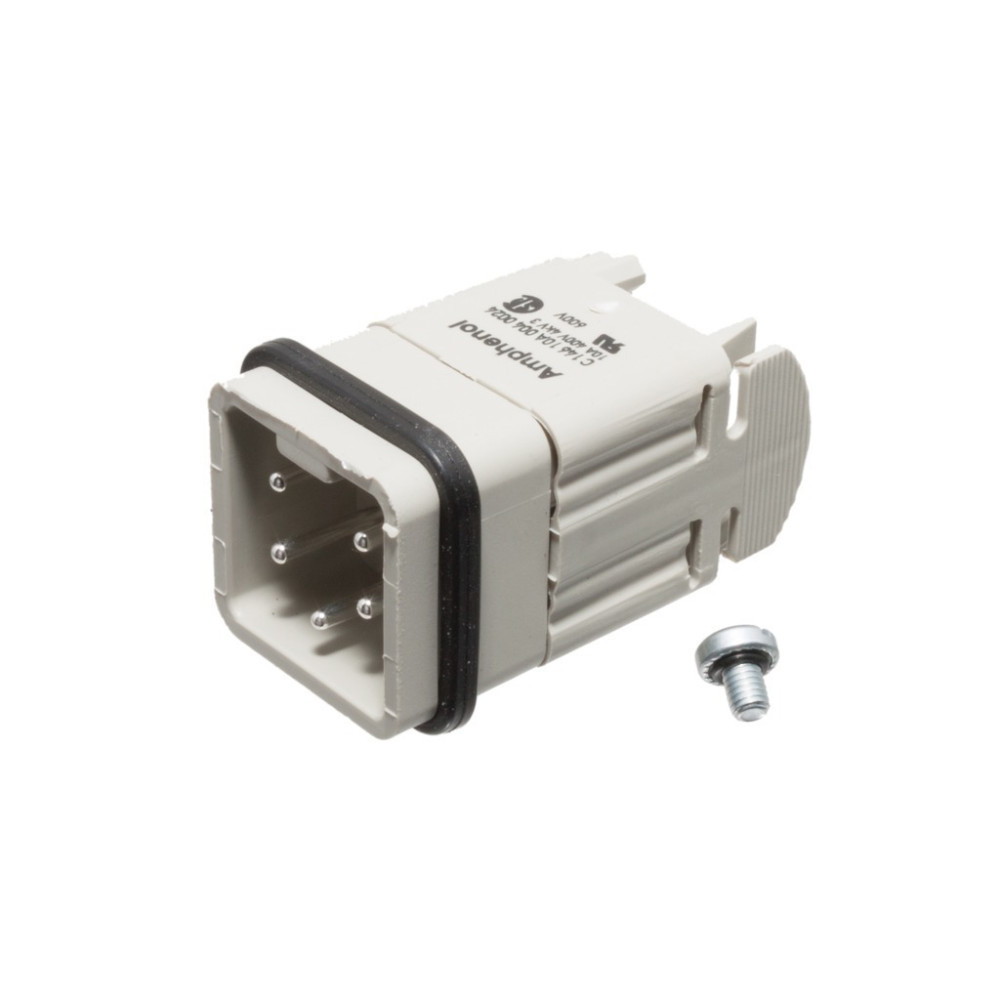

The picture is for illustration purposes only. Please read the product description!

C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL
C14610A0040024 - 4+PE ipari 4+1-pólusú dugó C146A (régi verzió) - AMPHENOL
In stock 14 pcs
7.6617 €+ VAT
9.7304 € incl. VAT
Connector, 4+PE Industrial 4+1-pole Plug C146A (Old Version)
Manufacturer code:
C14610A0040024
Manufacturer:
AMPHENOL
Datasheet:
m-c146-10a004-002-4-rev05-cdr.pdf
Group:
Industrial Connectors - Amphenol Serie
Component Family:
Amphenol industrial connectors
Product Range:
C146A
Case:
mountable
Termination Type:
Screwy connection
Number of Pins:
4+PE
Insulation Voltage [V], Max.:
2800 V
Continual Current [A], Max.:
18 A
Contact Resistance [Ohm]:
5 mOhm
Connector Configuration:
straight
Connector Type:
Plug for cable
Voltage [V], Max.:
400 V
IP / NEMA Rating:
IP00
Cable Diameter [mm], Max:
2.5 mm²
Cable Diameter [mm], Min.:
0.25 mm²
Contact Material:
Brass
Contact Plating:
Silvered
Insulator Material:
PA
Operating Temperature Min. [°C]:
-40 °C
Operating Temperature Max. [°C]:
+100 °C
ROHS:
Yes
pcs
Quantity discount:
Quantity [pcs]
Net [EUR]
Gross [EUR]
5
6,37 €
8,10 €
Our Warehouse
14 pcs
Available for immediate delivery
Package deals
Details

C146D 8-pólusú ipari csatlakozó összeállításhoz szükséges alkatrészek

  • Lengő csatlakozó ház, használható hozzá a C146A 4-pólusú ház
  • Szerelhető csatlakozó ház, használható hozzá a C146A 4-pólusú ház
  • Tömszelence PG11 vagy M20 a házhoz
  • Dugó betét, mindkét házba szerelhető, tüske/hüvely nélkül
  • Aljzat betét mindkét házba szerelhető, tüske/hüvely nélkül
  • A betétekhez préselhető tüskék vagy hüvelyek szükségesek!

Lengő csatlakozó ház:

Cikkszám Típus Leírás
83-03-15 C 146 30G003 600 4 Csatlakozó, ipari lengő csatlakozó ház C146A PG Bemenetre BOPLA BF11 Kell
83-04-17 C 146 30R003 600 4 Csatlakozó, ipari lengő csatlakozó ház C146A Metrikus, M20 tömszelence kell

Szerelhető csatlakozó ház:

Cikkszám Típus Leírás
83-06-76 C 146 30F003 000 4 Csatlakozó, ipari csatlakozó szerelhető ház C146A
83-03-16 C 146 30F003 004 4 Csatlakozó, ipari csatlakozó szerelhető ház C146A

Tömszelence

Cikkszám Típus Leírás
65-06-78 BOPLA BF11 Vezetékátvezető, IP68 tömszelence PG11, d=5-10mm szürke
65-06-95 BOPLA GM11 Vezetékátvezető anya, PG11, BF11 és BFK11 tömszelence típusokhoz
68-13-19 TRAPG11 Vezetékátvezető, IP54 tömszelence PG11, d=5.5-10mm szürke, anyával
65-13-18 BOPLA MBF20 Vezetékátvezető, IP68 tömszelence M20x1,5, d=8-13mm szürke
65-07-01 BOPLA MGM20 Vezetékátvezető anya, M20x1,5mm, MBF-20 tömszelence típushoz, szürke

Betétek:

Cikkszám Típus Leírás
83-03-13 C 146 10A008 000 2 Csatlakozó, ipari 8-pólusú dugó C146D
83-03-14 C 146 10B008 000 2 Csatlakozó, ipari 8-pólusú aljzat C146D

Préselhető tüskék/hüvelyek:

Cikkszám Típus Leírás
83-00-36 VN01 016 0002 1 (100db) Csatlakozó, ipari dugó betét, (100 db./kiszerelés) C16-3,C146D 0,5-1,5mm² kábelhez
83-05-12 VN01 016 0002 1 (1db) Csatlakozó, ipari dugó betét, 1 db. C16-3,C146D 0,5-1,5mm² kábelhez
83-02-82 VN01 016 0024 1 C (100db) Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-06-72 VN01 016 0024 1 C (1db) Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-04-81 VN01 016 0028 1 C (100db) Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-06-73 VN01 016 0028 1 C (1db) Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-00-37 VN02 016 0002 1 (100db) Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D,C16-3 0,5-1,5mm² kábelhez
83-05-14 VN02 016 0002 1 (1db) Csatlakozó, ipari aljzat betét, 1 db. C146D,C16-3 0,5-1,5mm² kábelhez
83-04-73 VN02 016 0003 1 (100db) Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-06-71 VN02 016 0003 1 (1db) Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-02-83 VN02 016 0024 1 C (100db) Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D
83-05-44 VN02 016 0024 1 C (1db) Csatlakozó, ipari aljzat betét, 1 db. C146D
83-06-70 ZN01 016 0002 1 (1db) Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-03-17 ZN01 016 0002 1 (200db) Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-01-61 ZN01 016 0005 1 (100db) Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-69 ZN01 016 0005 1 (1db) Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-68 ZN02 016 0002 1 (1db) Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-03-18 ZN02 016 0002 1 (200db) Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-01-62 ZN02 016 0005 1 (100db) Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²
83-06-67 ZN02 016 0005 1 (1db) Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²
Info
Additional Datasheet:

C146A_4polus_osszeallitas.pdf

Weight:
18.45 g/pcs
