C14630F0030044 - 4+PE ipari csatlakozó szerelhető ház C146A - AMPHENOL

6.9912 €+ VAT
8.8789 € incl. VAT

C14630F0030044 - 4+PE ipari csatlakozó szerelhető ház C146A - AMPHENOL

Name: C14630F0030044 - 4+PE ipari csatlakozó szerelhető ház C146A - AMPHENOL
Brand: AMPHENOL
SKU: 83-03-16
Price: 8.8789 EUR
Availability: InStock

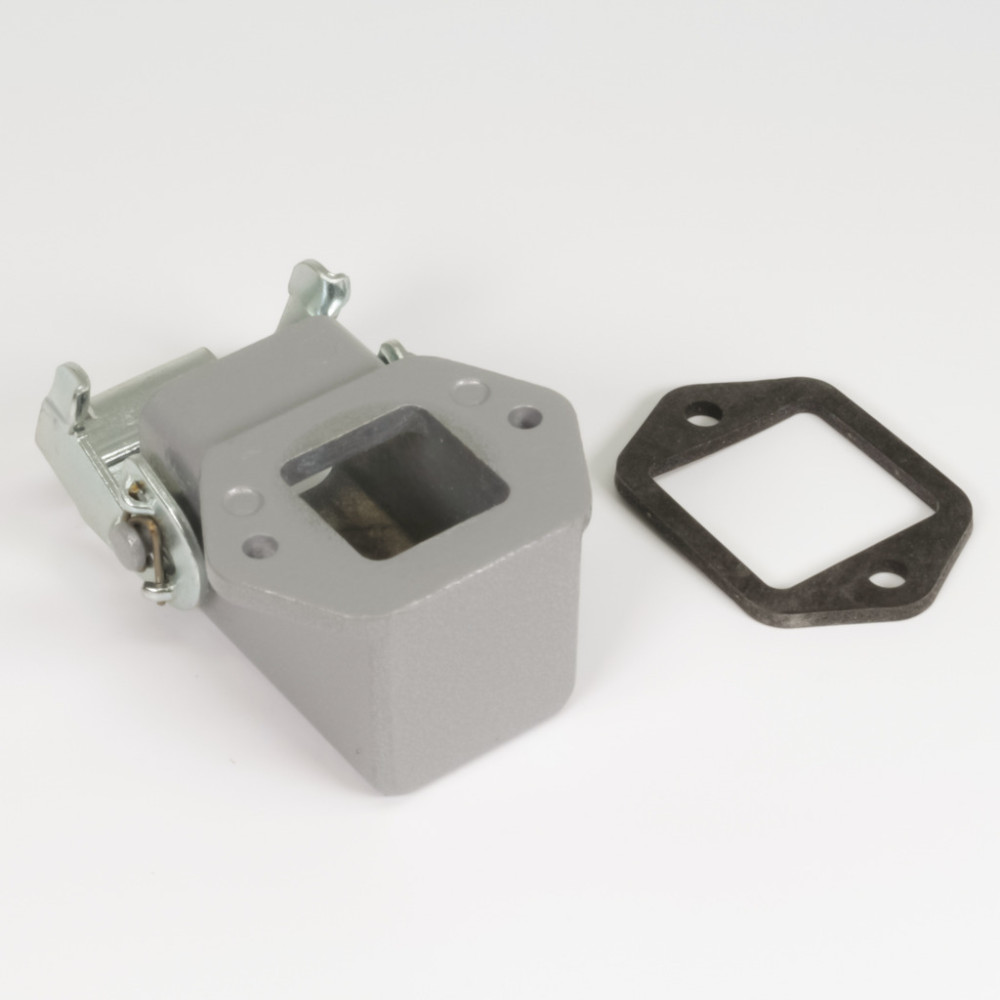

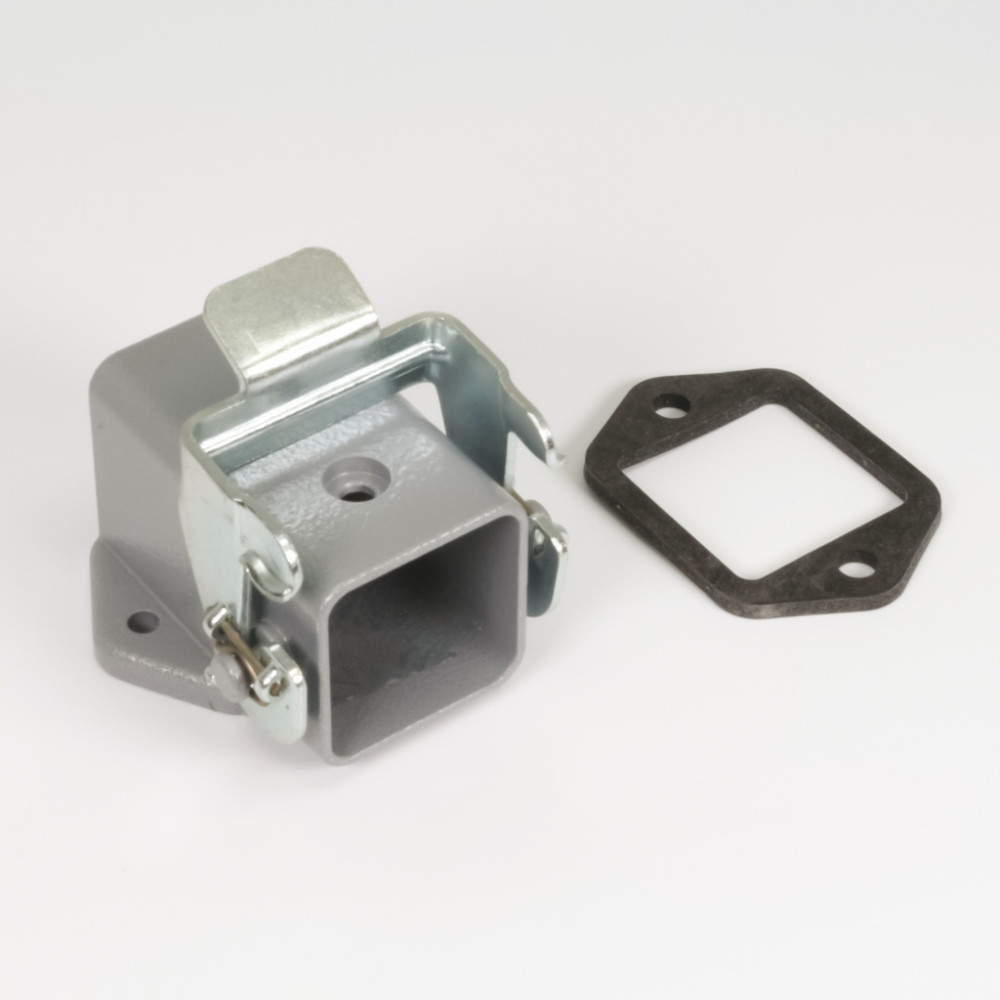

The picture is for illustration purposes only. Please read the product description!

In stock 16 pcs

6.9912 €+ VAT
8.8789 € incl. VAT

Connector, 4+PE Industrial Connector Case C146A

Manufacturer code:

C14630F0030044

Manufacturer:

AMPHENOL

Datasheet:

m-c146-30f003-004-4-rev03-cdr.pdf

Group:

Industrial Connectors - Amphenol Serie

Component Family:

Accessories for Amphenol industrial connectors

Product Range:

C146A

Case:

mountable

Termination Type:

Housing w. fixing tab

Number of Pins:

4+PE

Connector Configuration:

Connector housing

IP / NEMA Rating:

IP65

Insulator Material:

Operating Temperature Min. [°C]:

-40 °C

Operating Temperature Max. [°C]:

+100 °C

ROHS:

Yes

pcs

Quantity discount:

Quantity [pcs]

Net price [EUR]

Gross [EUR]

5,83 €

7,40 €

Our Warehouse

16 pcs

Available for immediate delivery

Our Shop in Szeged

0 pcs

In Stock (or in 2 days from our warehouse the available quantity)

Details

C146D 8-pólusú ipari csatlakozó összeállításhoz szükséges alkatrészek

Lengő csatlakozó ház, használható hozzá a C146A 4-pólusú ház
Szerelhető csatlakozó ház, használható hozzá a C146A 4-pólusú ház
Tömszelence PG11 vagy M20 a házhoz
Dugó betét, mindkét házba szerelhető, tüske/hüvely nélkül
Aljzat betét mindkét házba szerelhető, tüske/hüvely nélkül
A betétekhez préselhető tüskék vagy hüvelyek szükségesek!

Lengő csatlakozó ház:

Cikkszám	Típus	Leírás
83-03-15	C 146 30G003 600 4	Csatlakozó, ipari lengő csatlakozó ház C146A PG Bemenetre BOPLA BF11 Kell
83-04-17	C 146 30R003 600 4	Csatlakozó, ipari lengő csatlakozó ház C146A Metrikus, M20 tömszelence kell

Szerelhető csatlakozó ház:

Cikkszám	Típus	Leírás
83-06-76	C 146 30F003 000 4	Csatlakozó, ipari csatlakozó szerelhető ház C146A
83-03-16	C 146 30F003 004 4	Csatlakozó, ipari csatlakozó szerelhető ház C146A

Tömszelence

Cikkszám	Típus	Leírás
65-06-78	BOPLA BF11	Vezetékátvezető, IP68 tömszelence PG11, d=5-10mm szürke
65-06-95	BOPLA GM11	Vezetékátvezető anya, PG11, BF11 és BFK11 tömszelence típusokhoz
68-13-19	TRAPG11	Vezetékátvezető, IP54 tömszelence PG11, d=5.5-10mm szürke, anyával
65-13-18	BOPLA MBF20	Vezetékátvezető, IP68 tömszelence M20x1,5, d=8-13mm szürke
65-07-01	BOPLA MGM20	Vezetékátvezető anya, M20x1,5mm, MBF-20 tömszelence típushoz, szürke

Betétek:

Cikkszám	Típus	Leírás
83-03-13	C 146 10A008 000 2	Csatlakozó, ipari 8-pólusú dugó C146D
83-03-14	C 146 10B008 000 2	Csatlakozó, ipari 8-pólusú aljzat C146D

Préselhető tüskék/hüvelyek:

Cikkszám	Típus	Leírás
83-00-36	VN01 016 0002 1 (100db)	Csatlakozó, ipari dugó betét, (100 db./kiszerelés) C16-3,C146D 0,5-1,5mm² kábelhez
83-05-12	VN01 016 0002 1 (1db)	Csatlakozó, ipari dugó betét, 1 db. C16-3,C146D 0,5-1,5mm² kábelhez
83-02-82	VN01 016 0024 1 C (100db)	Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-06-72	VN01 016 0024 1 C (1db)	Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-04-81	VN01 016 0028 1 C (100db)	Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-06-73	VN01 016 0028 1 C (1db)	Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-00-37	VN02 016 0002 1 (100db)	Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D,C16-3 0,5-1,5mm² kábelhez
83-05-14	VN02 016 0002 1 (1db)	Csatlakozó, ipari aljzat betét, 1 db. C146D,C16-3 0,5-1,5mm² kábelhez
83-04-73	VN02 016 0003 1 (100db)	Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-06-71	VN02 016 0003 1 (1db)	Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-02-83	VN02 016 0024 1 C (100db)	Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D
83-05-44	VN02 016 0024 1 C (1db)	Csatlakozó, ipari aljzat betét, 1 db. C146D
83-06-70	ZN01 016 0002 1 (1db)	Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-03-17	ZN01 016 0002 1 (200db)	Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-01-61	ZN01 016 0005 1 (100db)	Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-69	ZN01 016 0005 1 (1db)	Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-68	ZN02 016 0002 1 (1db)	Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-03-18	ZN02 016 0002 1 (200db)	Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-01-62	ZN02 016 0005 1 (100db)	Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²
83-06-67	ZN02 016 0005 1 (1db)	Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²

Data

Additional Datasheet:

C146A_4polus_osszeallitas.pdf
