C14610B0640002 - 64+PE ipari 64-pólusú aljzat C146D - AMPHENOL
C14610B0640002 - 64+PE ipari 64-pólusú aljzat C146D - AMPHENOL
12.4532 €+ VAT
15.8156 € incl. VAT

C14610B0640002 - 64+PE ipari 64-pólusú aljzat C146D - AMPHENOL

C14610B0640002 - 64+PE ipari 64-pólusú aljzat C146D - AMPHENOL

The picture is for illustration purposes only. Please read the product description!

In stock 18 pcs
12.4532 €+ VAT
15.8156 € incl. VAT

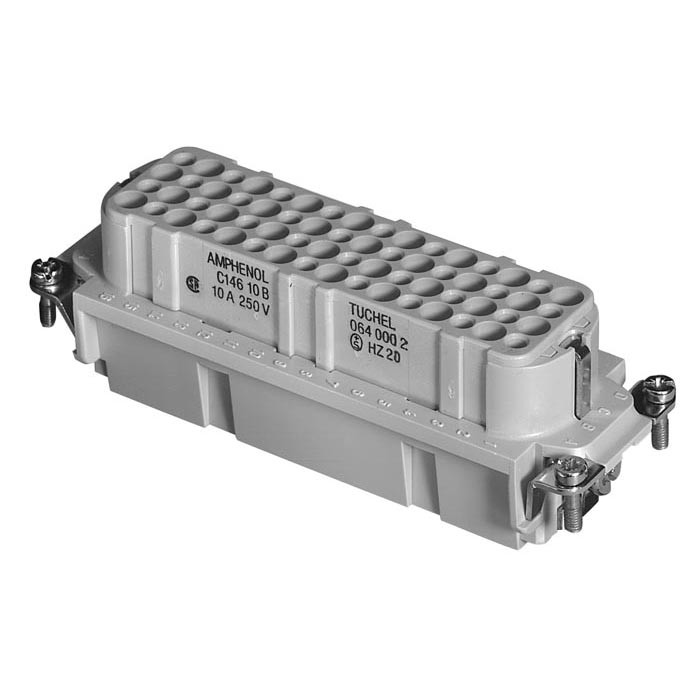

Connector, 64+PE Industrial 64-pole Socket C146D
Manufacturer code:
C14610B0640002
Manufacturer:
AMPHENOL
Datasheet:
m-c146-10b064-000-2-rev04-cdr.pdf
Group:
Industrial Connectors - Amphenol Serie
Component Family:
Amphenol industrial connectors
Product Range:
C146D
Case:
mountable
Termination Type:
Crimp connector
Number of Pins:
64+PE
Insulation Voltage [V], Max.:
2200 V
Continual Current [A], Max.:
10 A
Contact Resistance [Ohm]:
5 mOhm
Connector Configuration:
straight
Connector Type:
Socket, swinging type
Voltage [V], Max.:
250 V
IP / NEMA Rating:
IP00
Insulator Material:
PC GV
Operating Temperature Min. [°C]:
-40 °C
Operating Temperature Max. [°C]:
+125 °C
ROHS:
Yes
pcs
Quantity discount:
Quantity [pcs]
Net [EUR]
Gross [EUR]
5
10,37 €
13,17 €
Our Warehouse
18 pcs
Available for immediate delivery
Package deals
Details

C146D 64(+PE) pólusú ipari csatlakozó összeállításhoz szükséges alkatrészek

  • Lengő csatlakozó ház záró karral vagy tüskével, C146E 24-pólusú házak jók
  • Szerelhető csatlakozó ház záró karral vagy tüskével, C146E 24-pólusú házak jók
  • A megfelelő karos zár/ záró tüske kombinációért tanulmányozzuk a termék adatlapját.
  • Tömszelence PG21 vagy M32
  • Dugó betét, mindkét házba szerelhető, tüske/hüvely nélkül
  • Aljzat betét mindkét házba szerelhető, tüske/hüvely nélkül
  • A betétekhez préselhető tüskék vagy hüvelyek szükségesek!

Lengő csatlakozó ház:

Cikkszám Típus Leírás
83-00-40 C 146 10G024 500 1 Csatlakozó, ipari lengő csatlakozó ház C146E
83-06-53 C 146 21R024 502 1 Csatlakozó, ipari lengő csatlakozó ház C146E

Szerelhető csatlakozó ház:

Cikkszám Típus Leírás
83-03-77 C 146 10F024 000 1 Csatlakozó, ipari csatlakozó ház C146E kábelbevezető hátul
83-04-80 C 146 10F024 001 1 Csatlakozó, ipari csatlakozó ház C146E kábelbevezető hátul
83-06-51 C 146 10F024 002 1 Csatlakozó, ipari csatlakozó ház C146E kábelbevezető hátul
83-00-46 C 146 10F024 600 1 Csatlakozó, ipari csatlakozó ház C146E kábelbevezető hátul

Tömszelence

Cikkszám Típus Leírás
65-12-79 BOPLA BF21 Vezetékátvezető, IP68 tömszelence PG21, d=13-18mm szürke
65-06-98 BOPLA GM21 Vezetékátvezető anya, PG21, BF21 és BFK21 tömszelence típusokhoz
65-30-28 STI651 Vezetékátvezető, IP54 tömszelence PG21, d=13-18mm szürke, anyával
65-06-86 BOPLA MBF32 Vezetékátvezető, IP68 tömszelence M32x1,5, d=15-21mm szürke
65-07-03 BOPLA MGM32 Vezetékátvezető anya, M32x1,5mm, MBF-32 tömszelence típushoz, szürke

Betétek:

Cikkszám Típus Leírás
83-00-35 C 146 10B064 000 2 Csatlakozó, ipari 64-pólusú aljzat C146D
83-00-34 C 146 10A064 000 2 Csatlakozó, ipari 64-pólusú dugó C146D

Préselhető tüskék/hüvelyek:

Cikkszám Típus Leírás
83-00-36 VN01 016 0002 1 (100db) Csatlakozó, ipari dugó betét, (100 db./kiszerelés) C16-3,C146D 0,5-1,5mm² kábelhez
83-05-12 VN01 016 0002 1 (1db) Csatlakozó, ipari dugó betét, 1 db. C16-3,C146D 0,5-1,5mm² kábelhez
83-02-82 VN01 016 0024 1 C (100db) Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-06-72 VN01 016 0024 1 C (1db) Csatlakozó, ipari dugó betét, C146D 0.14-0.37mm² kábelhez
83-04-81 VN01 016 0028 1 C (100db) Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-06-73 VN01 016 0028 1 C (1db) Csatlakozó, ipari dugó betét, C146D,DD,M 2.5mm² kábelhez
83-00-37 VN02 016 0002 1 (100db) Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D,C16-3 0,5-1,5mm² kábelhez
83-05-14 VN02 016 0002 1 (1db) Csatlakozó, ipari aljzat betét, 1 db. C146D,C16-3 0,5-1,5mm² kábelhez
83-04-73 VN02 016 0003 1 (100db) Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-06-71 VN02 016 0003 1 (1db) Csatlakozó, ipari aljzat betét, C146D 0,14-0,5mm² kábelhez
83-02-83 VN02 016 0024 1 C (100db) Csatlakozó, ipari aljzat betét, (100 db./kiszerelés) C146D
83-05-44 VN02 016 0024 1 C (1db) Csatlakozó, ipari aljzat betét, 1 db. C146D
83-06-70 ZN01 016 0002 1 (1db) Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-03-17 ZN01 016 0002 1 (200db) Csatlakozó, csatlakozó betét dugóhoz C146D 0,5..1,5mm²
83-01-61 ZN01 016 0005 1 (100db) Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-69 ZN01 016 0005 1 (1db) Csatlakozó, csatlakozó betét dugóhoz C146D 1,5..2,5mm²
83-06-68 ZN02 016 0002 1 (1db) Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-03-18 ZN02 016 0002 1 (200db) Csatlakozó, csatlakozó betét aljzathoz C146D 0,5..1,5mm²
83-01-62 ZN02 016 0005 1 (100db) Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²
83-06-67 ZN02 016 0005 1 (1db) Csatlakozó, csatlakozó betét aljzathoz C146D 1,5..2,5mm²
Info
Additional Datasheet:

RETKAT2012_L_131.pdf C146D_64polus_osszeallitas.pdf
