500075-1517 - Mini-USB-B type, PCB Mount, 2.0-compatible, shielded vertical receptacle with positioning tab - MOLEX

500075-1517 – Mini USB-B aljzat, álló kivitel, NYÁK-ba, furatszerelt (5 pólusú, árnyékolt, -40°C...+85°C)

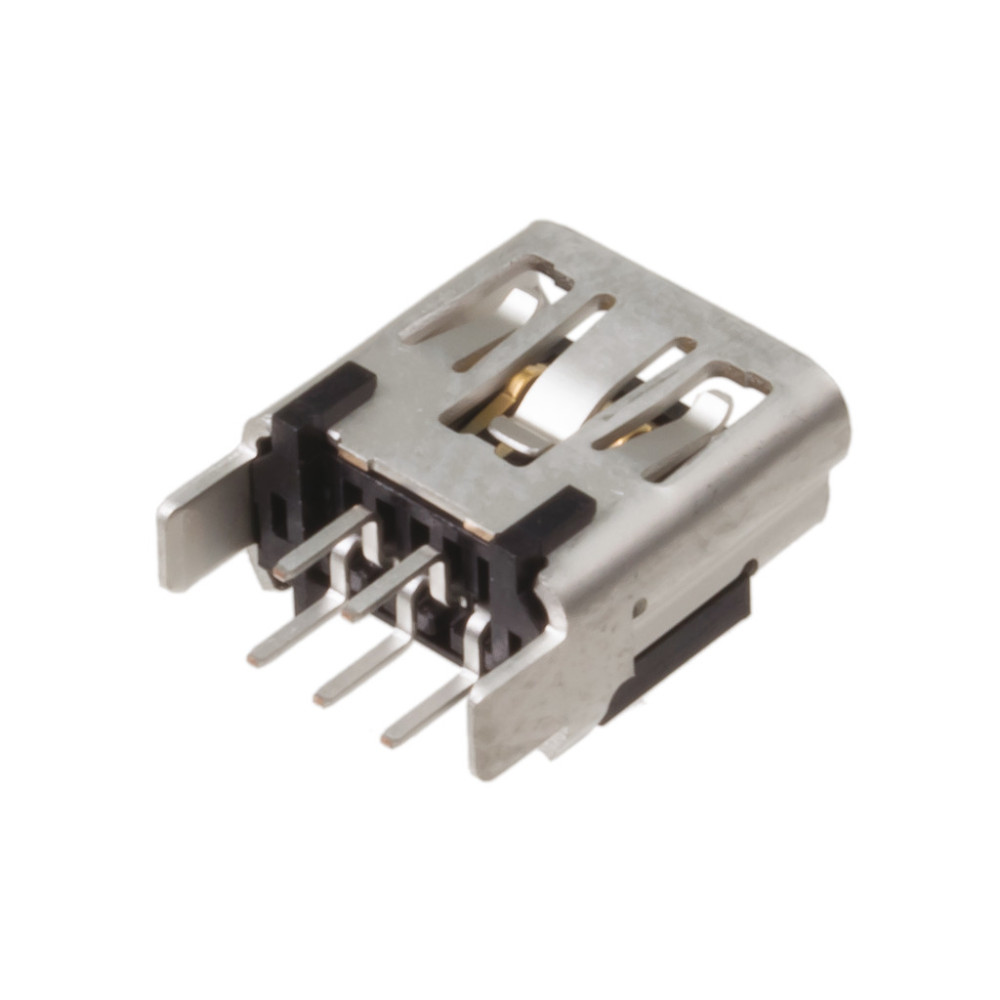

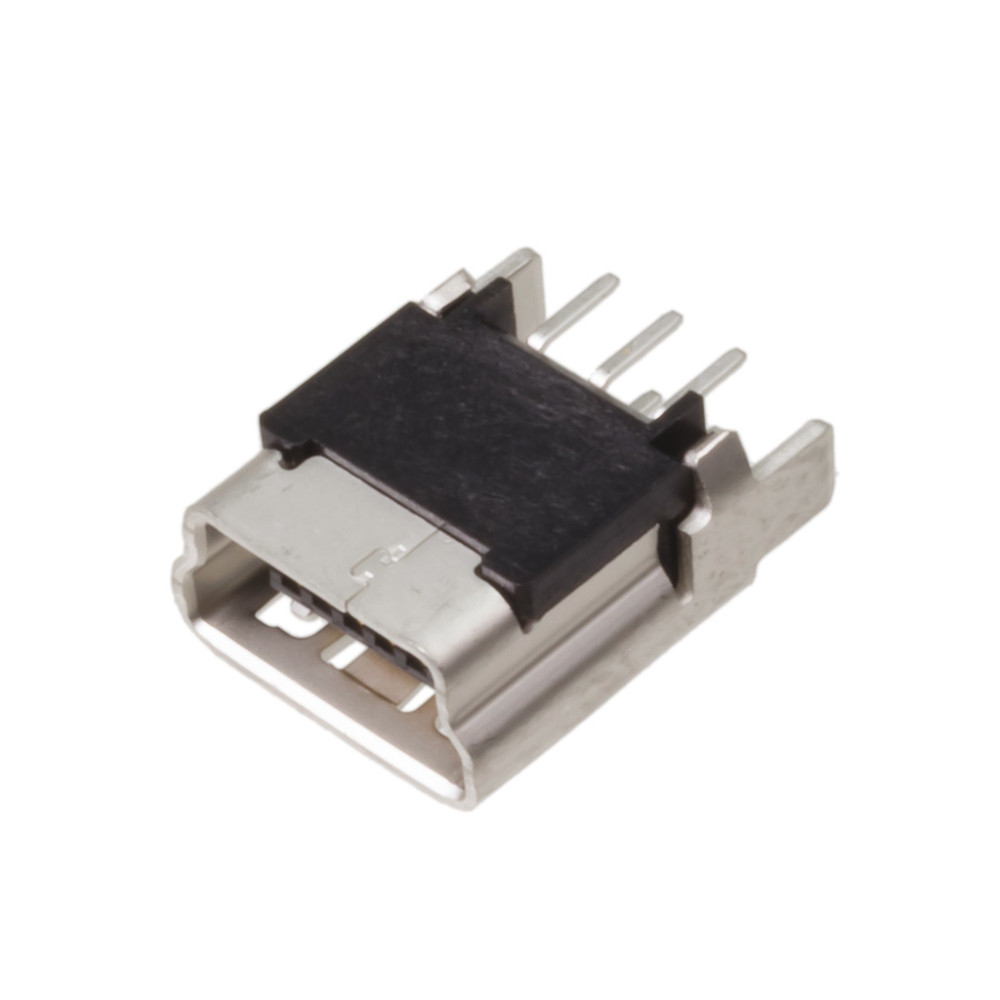

A 500075-1517 egy precíziós kidolgozású Mini USB-B típusú csatlakozó aljzat a MOLEX kínálatából, amelyet kifejezetten nyomtatott áramköri lapra (NYÁK) történő furatszereléshez fejlesztettek ki. A csatlakozó álló (vertikális) kivitelben készül, teljes árnyékolással, így megbízható USB 2.0 szabványú adatátvitelt biztosít zavarérzékeny elektronikai rendszerekben is. A pozícionáló csapoknak és a szilárd forrasztási kialakításnak köszönhetően a beültetés pontos és a mechanikai terhelésekkel szemben is ellenálló.

Főbb termékjellemzők

• Mini USB-B szabvány: USB 2.0 kompatibilis, 5 pólusú (érintkezős) kivitel, amely a széles körben elterjedt mini USB kábelekkel párosítható.
• Teljes árnyékolás: A csatlakozó házát teljes árnyékolás (Full Shield) veszi körül, amely csökkenti az elektromágneses interferenciát (EMI) az adatvonalakon.
• Furatszerelt (THT) kivitel: A forrasztási lábak és a fém rögzítőfülek is furatba forrasztandók, ami stabil, tartós mechanikai kapcsolatot biztosít a NYÁK-hoz.
• Pozícionáló csap és NYÁK-rögzítés: A csatlakozó rendelkezik NYÁK-pozícionáló elemmel (PCB Locator) és rögzítő funkcióval (PCB Retention) is, amely megkönnyíti a pontos beültetést és fokozza a mechanikai stabilitást.
• Minőségi érintkező bevonat: Az érintkezők párosítási felülete aranyozott, a forrasztási oldal ónozott bevonatot kapott, ami tartós, alacsony átmeneti ellenállású kapcsolatot garantál.
• Polarizált illesztés: A csatlakozó mind a csatlakozó párral, mind a NYÁK-hoz képest polarizált, ezzel kizárva a hibás beültetés vagy csatlakozás lehetőségét.

Műszaki specifikációk

Miért válassza a MOLEX 500075-1517 csatlakozót?

A 500075-1517 megbízható választás minden olyan tervezés esetén, ahol kompakt méret mellett stabil, hosszú élettartamú Mini USB-B kapcsolatra van szükség. A teljes fémárnyékolás és az arany-ón érintkező bevonatok garantálják a tartós elektromos teljesítményt, míg a pozícionáló és rögzítő elemek megkönnyítik a gyártási folyamat pontosságát. A -40°C és +85°C közötti üzemi hőmérséklet-tartomány lehetővé teszi ipari és szélsőségesebb környezeti körülmények közötti alkalmazását is.

Felhasználási területek:

• Beágyazott rendszerek USB adatátviteli portja
• Ipari vezérlők és mérőműszerek Mini USB csatlakozási pontja
• Hordozható elektronikai eszközök töltő- és adatkommunikációs interfésze
• Fogyasztói elektronikai készülékek NYÁK-szintű USB csatlakozása
• Perifériák és kiegészítő eszközök wire-to-board kapcsolódási pontja

Összességében a MOLEX 500075-1517 egy jól kidolgozott, ipari igényeket is kiszolgáló Mini USB-B aljzat, amely a precíz mechanikai kialakítás és a megbízható elektromos jellemzők kombinációjával biztos alapot nyújt USB kapcsolattal rendelkező áramköri tervekhez.
