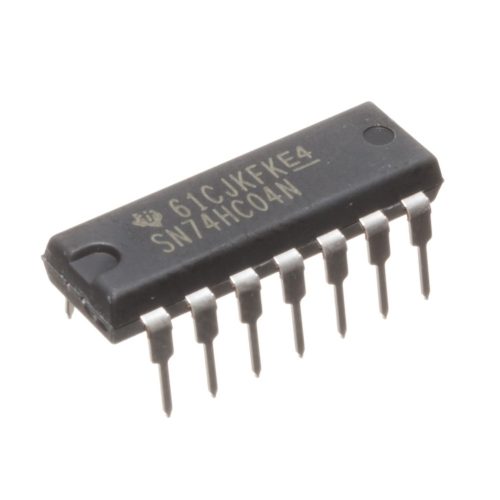

SN74HC04N - 6xinverter DIP14 logikai IC - TEXAS INSTRUMENTS

74HC04 – Hatcsatornás invertáló logikai kapu IC

Ez a nagy sebességű CMOS technológiás Texas Instruments™ áramkör alapvető építőköve minden digitális rendszernek. Kiváló zajvédettsége és alacsony fogyasztása miatt ideális választás ipari vezérlésekhez és hobbi elektronikai projektekhez egyaránt.

Mire használható ez az IC?

• Logikai jelek invertálására (fordítására)
• Jelformálásra és oszcillátor áramkörökhöz
• Digitális buszok illesztéséhez és puffereléshez



Főbb jellemzők

• Típus: 74HC04 (High-speed CMOS, ipari szabvány)
• Kialakítás: 14 lábú kivitel (DIP tokban breadboard-barát, SOIC-ban helytakarékos)
• Tápfeszültség: Széles tartomány, 2V-tól 6V-ig (ideális 3.3V-os és 5V-os rendszerekhez is)
• Alacsony áramfelvétel: Maximális energiahatékonyság elemes táplálásnál is

Műszaki paraméterek:

• Kimeneti áram: ±5.2 mA (erős meghajtó képesség)
• Terjedési késleltetés: típ. 7ns (gyors jelátvitel)
• Működési hőmérséklet: -40°C-tól +125°C-ig (szélsőséges körülményekhez is)

Előnyei

• Nagy zajvédettség: Stabil működés elektromosan zajos környezetben is.
• Univerzális kompatibilitás: Közvetlenül helyettesíthető más 74-es sorozatú inverterekkel (LS, HCT).
• Robusztus védelem: ESD elleni védelemmel ellátott bemenetek a hosszú élettartamért.



Felhasználási területek

• Mikrokontroller alapú rendszerek (Arduino, ESP32, STM32)
• Ipari automatizálás és logikai vezérlők
• DIY elektronika, digitális órák, szintetizátor modulok


Fontos tudnivalók
Ne lépje túl a 7V-os abszolút maximális tápfeszültséget!
A nem használt bemeneteket mindig kösse fix szintre (GND vagy VCC) a gerjedés elkerülése érdekében.
Forrasztáskor kerülje a túl hosszú ideig tartó hőhatást a chip épsége érdekében.
