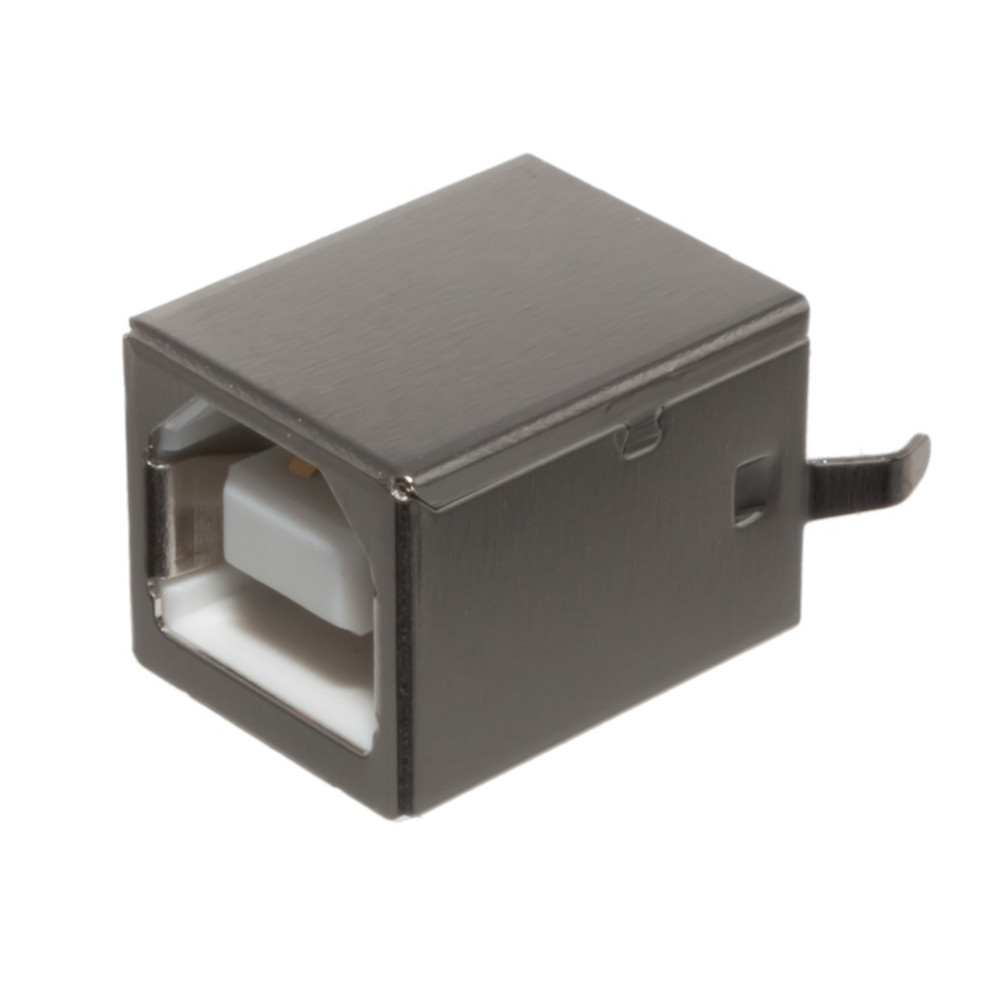

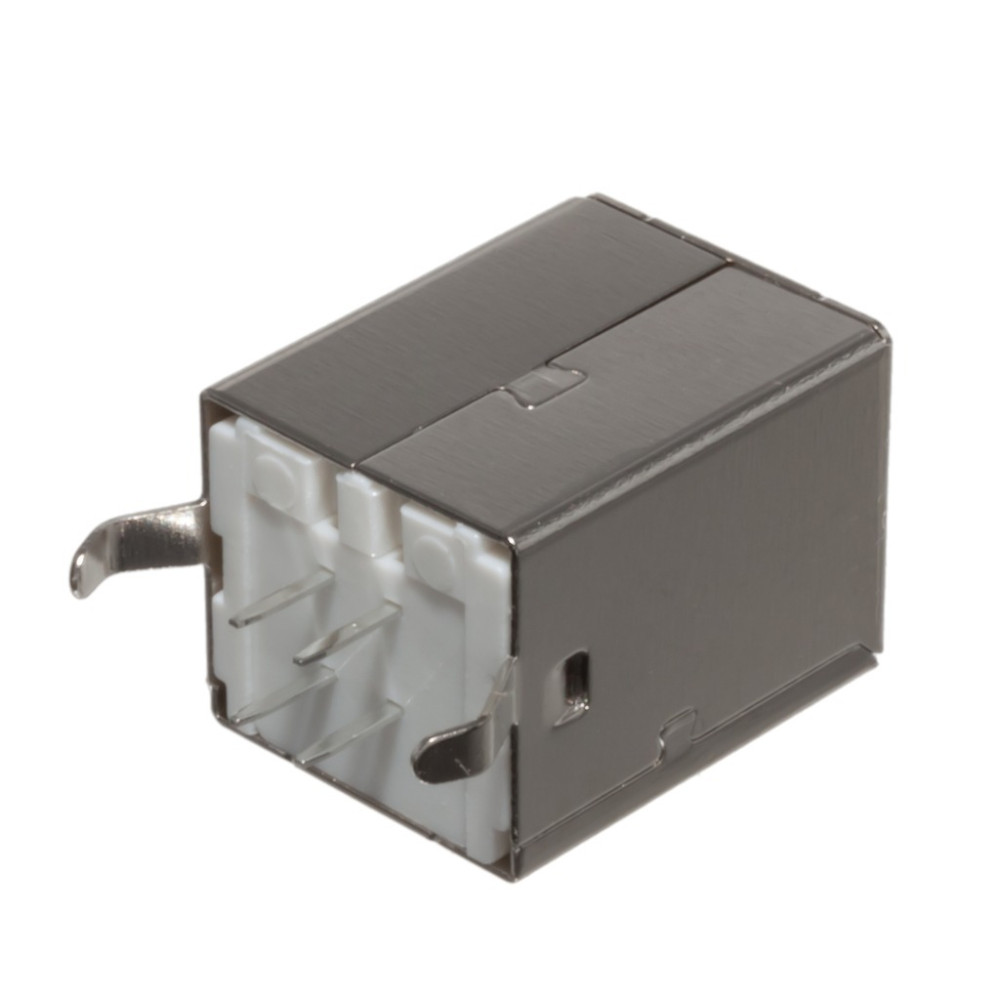

USS-W04-TB21-98 – USB-B-Anschluss, für die Leiterplattenmontage (PCB), 2.0-kompatibel, Standbuchse – E-TEC
1,1001 €+ MwSt.
1,3971 € inkl. MwSt.
1,3971 € inkl. MwSt.
USS-W04-TB21-98 – USB-B-Anschluss, für die Leiterplattenmontage (PCB), 2.0-kompatibel, Standbuchse – E-TEC
Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 4142 St.
1,1001 €+ MwSt.
1,3971 € inkl. MwSt.
1,3971 € inkl. MwSt.
Steckverbinder, Stehend für Leiterplatte USB2.0
Hersteller Code:
USS-W04-TB21-98
Hersteller:
Datenblatt:
Gruppe:
Kommunikation Steckverbinder - USB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
6
Steckverbinder Konfiguration:
Stehender, obere Anschluss
Steckverbinder Typ:
USB-B
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+85 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
50
0,82 €
1,05 €
Unser Lager
4142 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
USS-W04-TB21-98 – USB-B típusú furatszerelt, álló aljzat (2.0 kompatibilis, -55°C – +85°C)
Az USS-W04-TB21-98 egy nagy megbízhatóságú, NYÁK-ba ültethető USB-B típusú aljzat, amelyet az E-TEC gyárt az USS sorozat részeként. A csatlakozó felső csatlakozású, álló kialakítású, furatszerelt kivitelben készül, és USB 2.0 szabvány szerinti adatátvitelt támogat. Robusztus fém árnyékolásának és jól megválasztott alapanyagainak köszönhetően ipari és fogyasztói elektronikai eszközökben egyaránt tartós, stabil kapcsolatot biztosít.
Főbb termékjellemzők
- Csatlakozó típus: USB-B, 2.0 kompatibilis, álló, felső csatlakozású kialakítás.
- Tokozás és rögzítés: NYÁK-ba ültethető, furatszerelt (THT) kivitel, 6 kivezetéssel.
- Kontaktus anyaga: Foszforbronz, a kontaktusfelület aranyozott (Au 30μ” Ni felett), a forrasztási terület ólommentes ónbevonatú.
- Szigetelőtest: Fehér PBT szigetelő, UL 94-V0 minősítéssel.
- Árnyékoló ház: Nikkelezett sárgaréz külső ház a hatékony EMI árnyékolásért.
- Széles hőmérséklet-tartomány: -55°C és +85°C közötti üzemi hőmérsékleten is stabilan működik.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típus | USS-W04-TB21-98 |
| Csatlakozó típusa | USB-B, 2.0 kompatibilis |
| Kivitel | Furatszerelt, álló, felső csatlakozás |
| Kivezetések száma | 6 |
| Kontaktus anyaga | Foszforbronz |
| Kontaktusfelület bevonat | Au 30μ” Ni felett (2.0 típus) |
| Forrasztási terület bevonat | Ón (ólommentes) |
| Szigetelő anyaga | PBT, fehér (standard), UL 94-V0 |
| Ház anyaga | Sárgaréz, 80μ”–120μ” Ni bevonattal |
| Mechanikai élettartam | min. 1.500 csatlakozási ciklus |
| Névleges áram | max. 1,5 A / kontaktus (csak szignál) |
| Névleges feszültség | 30 V AC (rms) |
| Szigetelési szilárdság | 500 V AC (rms), 1 perc (USB 2.0) |
| Szigetelési ellenállás | min. 1.000 MΩ (500 V DC mellett) |
| Érintkezési ellenállás | max. 30 mΩ |
| Üzemi hőmérséklet-tartomány | -55°C – +85°C |
Miért válassza az USS-W04-TB21-98 aljzatot?
Az USS-W04-TB21-98 kiváló mechanikai stabilitást és hosszú élettartamot kínál a legalább 1500 csatlakozási ciklusra tervezett kontaktusrendszerének köszönhetően. Az aranyozott kontaktusfelület és a RoHS-kompatibilis alapanyagok garantálják a megbízható jelátvitelt és a hosszú távú, korrózióval szembeni ellenállást, míg a szélsőséges hőmérséklet-tartomány lehetővé teszi ipari és szabadtéri alkalmazásban is a biztos működést.
Felhasználási területek:
- Ipari vezérlőpanelek és beágyazott rendszerek USB portjai
- Fogyasztói elektronikai készülékek NYÁK-ra szerelt USB csatlakozói
- Perifériák és adatátviteli eszközök (nyomtatók, szkennerek) csatlakozási pontjai
- Mérőműszerek és tesztberendezések kommunikációs interfészei
Az USS-W04-TB21-98 megbízható és tartós megoldást kínál minden olyan tervezéshez, ahol robusztus, USB 2.0 kompatibilis NYÁK-csatlakozásra van szükség.
Daten
Zusätzliches Datenblatt:
Gewicht:
3,57 g/St.
