10118192-0001LF – Micro-USB-B-Anschluss, SMD, 2.0-kompatibel, für den Einbau von unten – FCI
0,5487 €+ MwSt.
0,6968 € inkl. MwSt.
0,6968 € inkl. MwSt.
10118192-0001LF – Micro-USB-B-Anschluss, SMD, 2.0-kompatibel, für den Einbau von unten – FCI

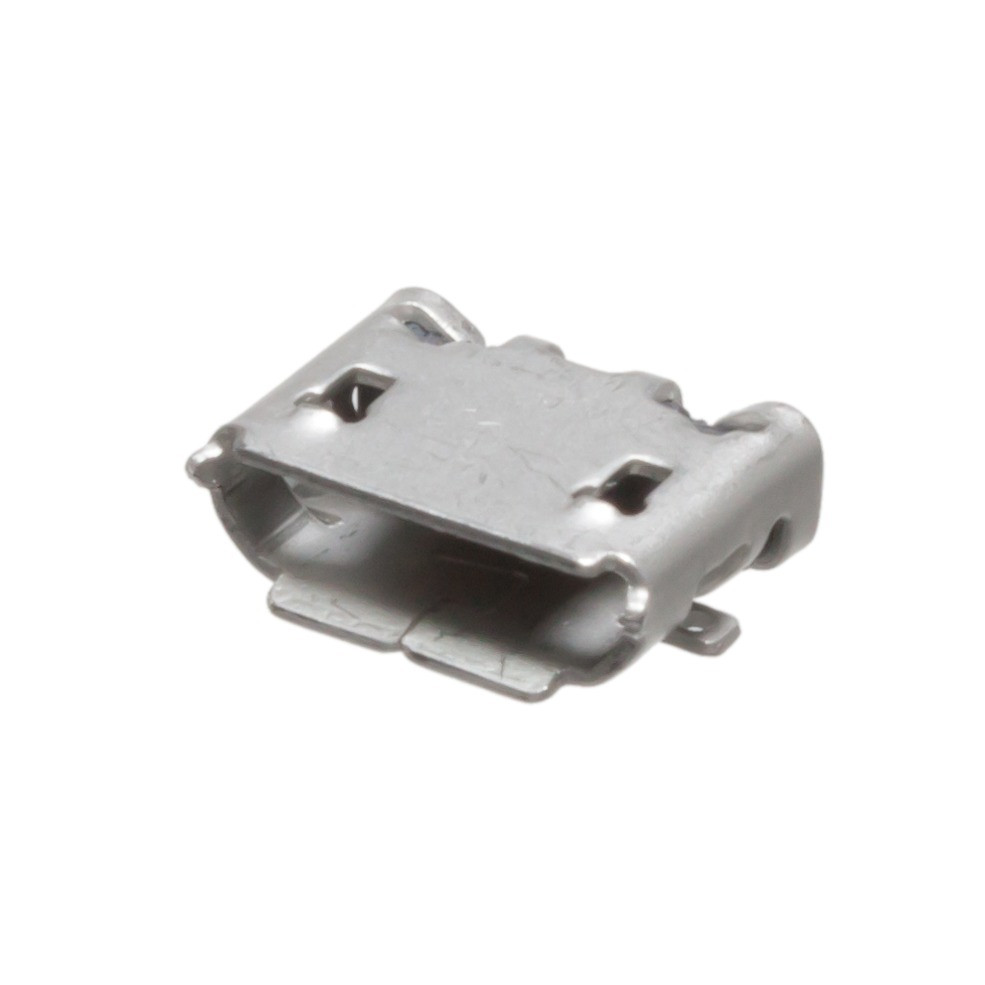

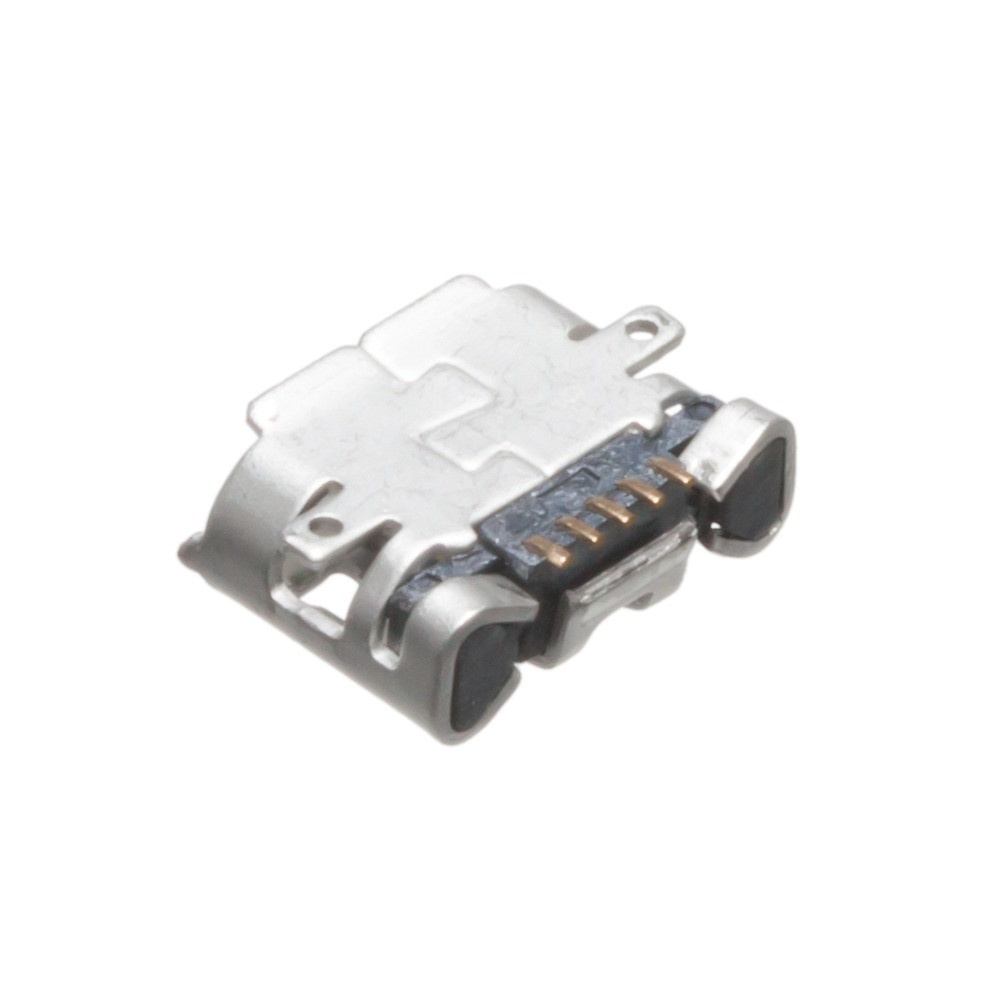

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 2529 St.
0,5487 €+ MwSt.
0,6968 € inkl. MwSt.
0,6968 € inkl. MwSt.
Steckverbinder, SMD Micro USB-B Steckdose
Hersteller Code:
10118192-0001LF
Hersteller:
Datenblatt:
Gruppe:
Kommunikation Steckverbinder - USB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Oberflächenmontage (SMD)
Anzahl der Leitungen:
11
Steckverbinder Konfiguration:
Stehend
Steckverbinder Typ:
MicroUSB-B
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
100
0,40 €
0,51 €
Unser Lager
2500 St.
Sofort lieferbar
Unser Laden in Szeged
29 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
10118192-0001LF – Micro USB-B típusú SMD aljzat (Álló kivitel, 5 pólusú, USB 2.0)
Az FCI gyártmányú 10118192-0001LF egy kifejezetten megbízható, felületszerelt (SMD) kivitelű Micro USB-B típusú csatlakozóaljzat. A termék teljes mértékben megfelel az USB 2.0 szabvány követelményeinek, így ideális választás mobil eszközök, ipari berendezések és fogyasztói elektronikai termékek adat- és tápcsatlakozási pontjaként. Robusztus fém háza és megbízható forrasztási kialakítása hosszú távú, stabil működést biztosít nyomtatott áramköri (NYÁK) alkalmazásokban.
Főbb termékjellemzők
- USB 2.0 kompatibilitás: A csatlakozó teljes mértékben megfelel az USB 2.0 szabvány mechanikai és elektromos előírásainak.
- Robusztus fém ház: Rozsdamentes acélból készült árnyékoló ház, amely mechanikai védelmet és jó EMI-árnyékolást biztosít.
- Minőségi terminálok: A rézötvözetből készült érintkezők aranyozott felületűek, ami biztosítja a megbízható, alacsony átmeneti ellenállású csatlakozást.
- Reflow-kompatibilis kialakítás: A csatlakozó reflow forrasztási eljárás során akár 260°C csúcshőmérsékletet is elvisel 10 másodpercig ólommentes forrasztási folyamatok esetén.
- Öngyulladást gátló szigetelőanyag: A beépített műanyag ház UL94V-0 minősítésű, fekete színű thermoplasztból készült, amely megfelel a szigorú tűzvédelmi előírásoknak.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | 10118192-0001LF |
| Gyártó | FCI |
| Csatlakozó típus | Micro USB-B típusú aljzat |
| Kivitel | Felületszerelt (SMD), álló kivitel |
| Kivezetések száma | 5 |
| Szabványosság | USB 2.0 kompatibilis |
| Ház (shell) anyaga | Rozsdamentes acél |
| Terminál anyaga | Rézötvözet |
| Szigetelőanyag (insert molding) | Thermoplasztik, UL94V-0, fekete |
| Felületkezelés (érintkezési terület) | Matt ón, min. 30" arany |
| Forraszthatóság | IR reflow, max. 260°C, 10 másodpercig |
| Solder tail koplanaritás | max. 0,08 mm |
| Metal tab koplanaritás | max. 0,10 mm |
| Külső méretek (kb.) | 7,90 × 6,90 mm (szélesség × magasság), mélység kb. 5,10 mm |
Miért válassza a 10118192-0001LF aljzatot?
Az FCI e terméke kiváló minőségű alapanyagokból készül, ami hosszú élettartamot és stabil érintkezést garantál akár nagy dugaszolási ciklusszám mellett is. Az UL94V-0 minősítésű szigetelőanyag és a reflow-álló kialakítás megbízható, ipari szintű gyártási folyamatokba integrálható, míg a kompakt, álló SMD kivitel könnyű alkatrészelhelyezést tesz lehetővé korlátozott helyű NYÁK terveknél is.
Felhasználási területek:
- Régebbi mobiltelefonok és hordozható eszközök töltő- és adatcsatlakozója
- Ipari mérőműszerek és beágyazott rendszerek USB porthelyei
- Fogyasztói elektronikai eszközök (kamerák, hangszórók, GPS-eszközök)
- Fejlesztői panelek és prototípus áramkörök USB csatlakozási pontjai
A 10118192-0001LF Micro USB-B aljzat megbízható, USB 2.0 kompatibilis megoldást kínál mindazok számára, akik tartós és pontos csatlakozási megoldást keresnek felületszerelt technológiájú termékeikhez.
Daten
Gewicht:
0,304 g/St.
