54819-0572 – Mini-USB-B, SMD, 2.0-kompatibel, 90°-Buchse (liegend) – MOLEX
1,737 €+ MwSt.
2,2061 € inkl. MwSt.
2,2061 € inkl. MwSt.
54819-0572 – Mini-USB-B, SMD, 2.0-kompatibel, 90°-Buchse (liegend) – MOLEX

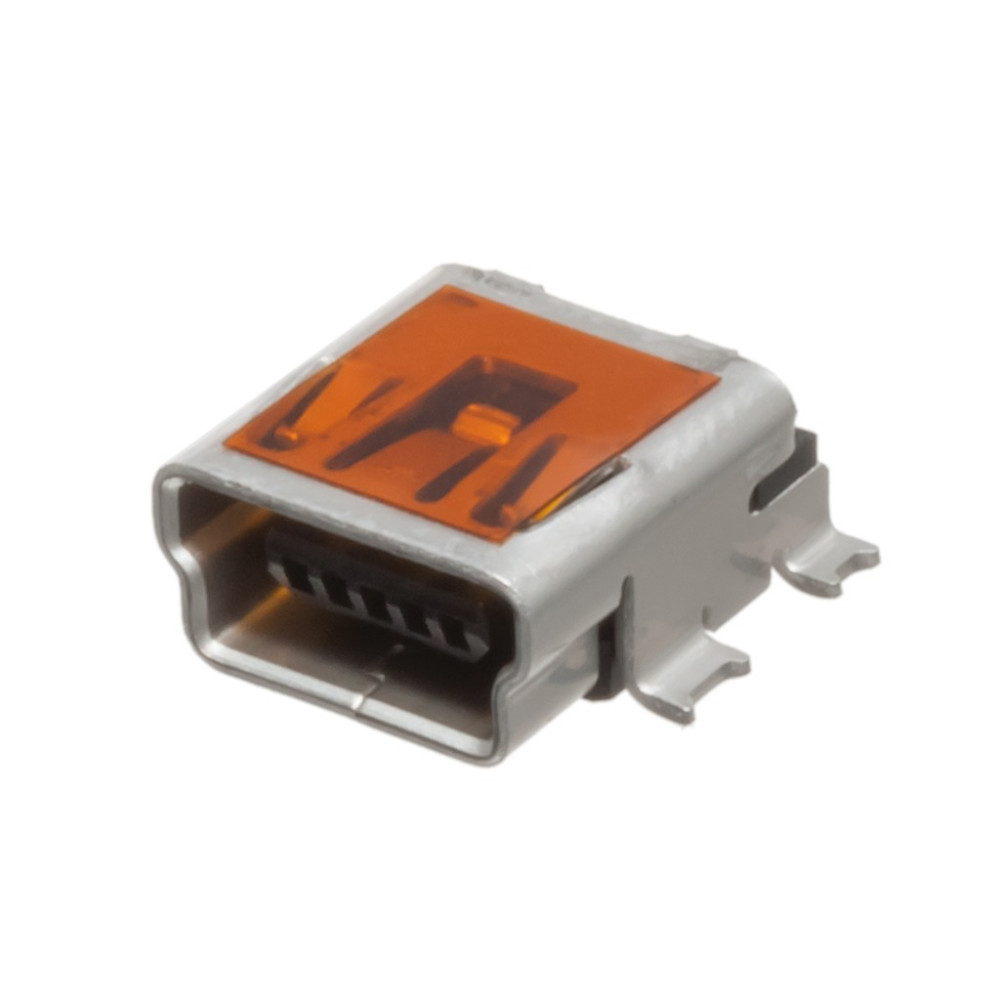

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 550 St.
1,737 €+ MwSt.
2,2061 € inkl. MwSt.
2,2061 € inkl. MwSt.
Steckverbinder, 90° für Leiterplatte
Hersteller Code:
54819-0572
Hersteller:
Datenblatt:
Gruppe:
Kommunikation Steckverbinder - USB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Oberflächenmontage (SMD)
Anzahl der Leitungen:
9
Steckverbinder Konfiguration:
Liegend, 90°
Steckverbinder Typ:
USB-B
Betriebstemperatur, Min. [°C]:
-20 °C
Betriebstemperatur, Max. [°C]:
+85 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
20
1,33 €
1,69 €
Unser Lager
546 St.
Sofort lieferbar
Unser Laden in Szeged
4 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
54819-0572 – 90°-os mini USB-B SMD aljzat (5 pólus, OTG kivitel, 30 V / 1 A)
A 54819-0572 egy USB On-The-Go (OTG) funkciót támogató Mini-B aljzat a MOLEX kínálatából, amelyet kifejezetten felületszerelt (SMD) technológiával történő NYÁK-ra ültetésre terveztek. A 90°-os (fekvő) kivitel lehetővé teszi az alacsony beépítési magasságot igénylő alkalmazásokat, míg a forrasztható házfülek (shell tabs) extra mechanikai stabilitást biztosítanak a nyomtatott áramkörön.
Főbb termékjellemzők
- USB OTG (On-The-Go) funkció: a csatlakozó támogatja a Mini-B OTG szabványt, így host és eszköz üzemmódban egyaránt alkalmazható.
- Derékszögű, felületszerelt kivitel: a forrasztási lábak és a fém árnyékoló ház fülei is SMD technológiával rögzíthetők a panelre, kiegészítő tápkábelezés nélkül.
- Árnyékolt kialakítás: a fémház (High Performance Alloy) hatékony EMI-árnyékolást biztosít a jelvezetékek számára.
- Nagy élettartam: a csatlakozó akár 5000 dugaszolási ciklust is elbír, ami hosszú távú, megbízható működést garantál.
- Reteszelt csatlakozás: a "Lock to Mating Part" funkció megakadályozza a véletlen kicsatlakozást a párban lévő dugóból.
- Ólommentes, RoHS-kompatibilis gyártás: a termék megfelel az EU RoHS és China RoHS előírásainak, SVHC-anyagot nem tartalmaz.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Cikkszám (MPN) | 54819-0572 |
| Gyártó | MOLEX |
| Csatlakozó típusa | USB OTG Mini-B, aljzat (receptacle) |
| Orientáció | 90° (derékszögű) |
| Rögzítés módja | Felületszerelt (SMD), forrasztható lábak és házfülek |
| Pólusszám (töltött / max.) | 5 / 5 |
| Kivezetések száma | 9 |
| Érintkezők osztástávolsága (pitch) | 0,80 mm |
| Max. áram érintkezőnként | 1,0 A |
| Max. feszültség | 30 V |
| Árnyékolás | Igen |
| Élettartam (mating cycles) | 5000 ciklus |
| Fém anyaga | High Performance Alloy (HPA) |
| Érintkezők bevonata | Arany (mating), ón (termination) |
| Szigetelőanyag | Poliészter alloy, fekete |
| Éghetőségi besorolás | UL94V-0 |
| Üzemi hőmérséklet-tartomány | -20 °C ... +85 °C |
| Max. forrasztási hőmérséklet | 250 °C (reflow, SMT) |
| Csomagolás | Embossed tape on reel |
| Illesztett párok | Molex 59204-9401, 59205-3301 |
Miért válassza a Molex 54819-0572 aljzatot?
A csatlakozó robusztus, fémházas kialakítása és a magas, 5000 ciklusos élettartam megbízható megoldást kínál olyan eszközökhöz, ahol a Mini-B USB port gyakori használatnak van kitéve. Az SMD szerelhetőség és a reteszelt csatlakozási mód egyszerűsíti a gyártást, miközben az OTG funkció rugalmasságot biztosít a host/eszköz üzemmódok között.
Felhasználási területek:
- Hordozható elektronikai eszközök (okostelefon-kiegészítők, médialejátszók)
- Ipari és mérőműszerek USB adatátviteli portjai
- Beágyazott rendszerek és fejlesztői panelek
- Akkumulátoros készülékek töltő/adat porthoz
A Molex 54819-0572 egy megbízható, ipari minőségű USB OTG Mini-B aljzat, amely a tartósság, az árnyékolt kialakítás és az egyszerű SMD szerelhetőség kombinációjával kínál kiváló megoldást az elektronikai tervezők számára.
Daten
Zusätzliches Datenblatt:
Gewicht:
0,6 g/St.
