67503-1020 – Mini-USB-B, SMD, 2.0-kompatibel, liegende 90°-Buchse, mit Positionierungsstift – MOLEX

Molex 67503-1020 – USB OTG Mini-B aljzat, SMD, 90°-os kivitelű (5 érintkezős, 1,0A, teljesen árnyékolt)

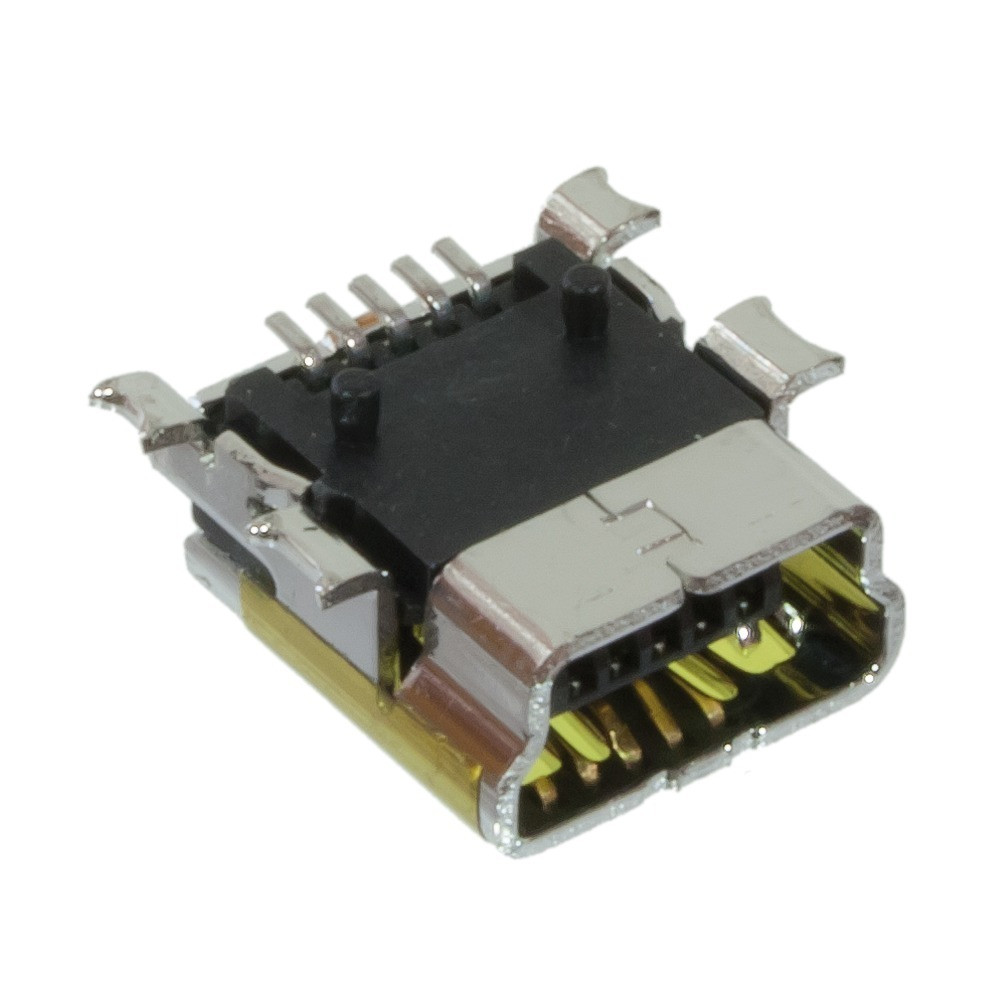

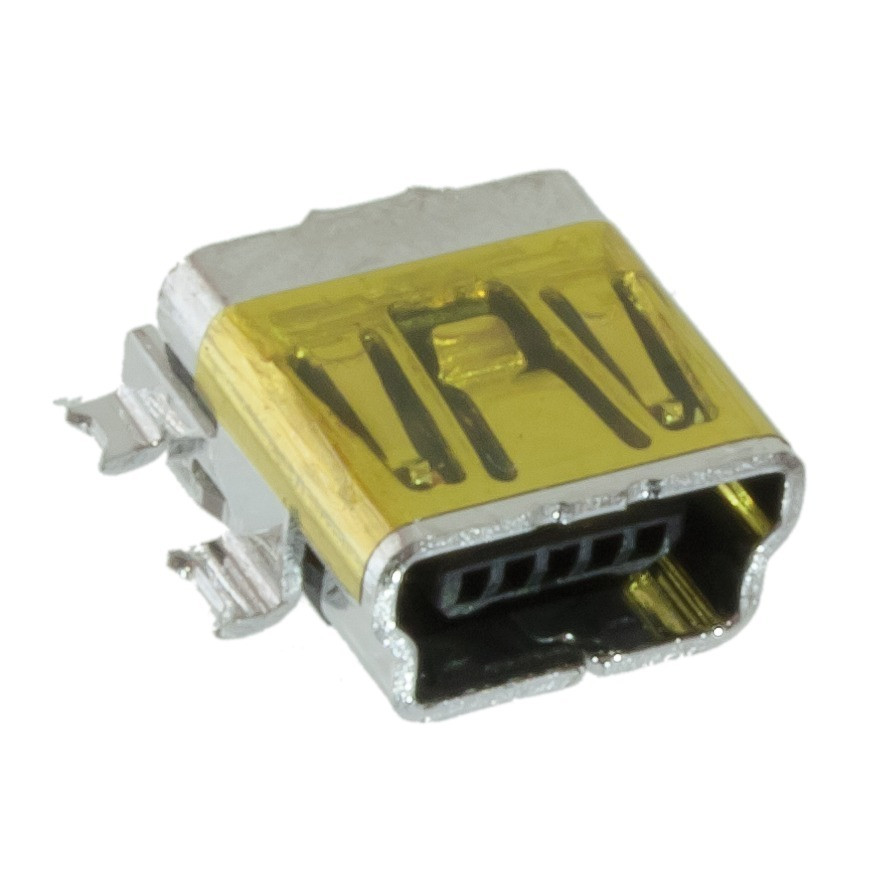

A Molex 67503-1020 egy USB On-The-Go (OTG) szabványú Mini-B csatlakozóaljzat, amelyet felületszerelt technológiával (SMD), 90°-os (derékszögű) kivezetéssel forgalmaz a gyártó. A csatlakozó hátsó fedőlapot (back cover), valamint NYÁK-ra ültetést segítő pozícionáló csapokat (PCB Locator) kapott, így a gyártási folyamat során stabil és precíz elhelyezést biztosít a nyomtatott áramköri lapon. Ólommentes (Lead-Free) kivitele révén megfelel az RoHS-kompatibilis elektronikai gyártási igényeknek.

Főbb termékjellemzők

• USB OTG Mini-B kialakítás: 5 érintkezős, egysoros csatlakozóaljzat, amely a Molex 47014 USB Mini-B Plug Kit típusú csatlakozóval párosítható.
• Felületszerelt, 90°-os elhelyezés: SMD kivitelű fekvő elrendezésű, amely helytakarékos elhelyezést tesz lehetővé a NYÁK szélén.
• Pozícionálás és rögzítés: A beépített pozicionáló- és rögzítőfülek biztosítják a precíz NYÁK-illesztést és a mechanikai tartást a forrasztási művelet közben.
• Teljes árnyékolás: A teljes (Full Shield) árnyékolás hatékony védelmet nyújt az elektromágneses interferenciával (EMI) szemben.
• Minőségi felületkezelés: Aranyozott érintkezési felület (min. 0,762 µm) és ónozott forrasztási felület (min. 1,016 µm) a tartós, alacsony átmeneti ellenállású kapcsolatért.

Műszaki specifikációk

Miért válassza a Molex 67503-1020 csatlakozót?

Ez a csatlakozóaljzat ötvözi a kompakt, felületszerelt kialakítást a mechanikailag erős, pozícionáló csapokkal és hátsó fedéllel megerősített szerkezettel, ami megkönnyíti a gyártásban a pontos elhelyezést és a tartós rögzítést a NYÁK-on. A teljes árnyékolás és a jó minőségű arany/ón bevonatok hosszú távon stabil, alacsony átmeneti ellenállású elektromos kapcsolatot biztosítanak, míg a polarizált kialakítás kizárja a hibás csatlakoztatást.

Felhasználási területek:

• Hordozható elektronikai eszközök USB OTG töltő/adat interfésze
• Fogyasztói elektronikai készülékek (kamerák, hangeszközök, kütyük)
• Beágyazott rendszerek és fejlesztői kártyák USB csatlakozási pontja
• Ipari és mérőműszerek NYÁK-ra szerelt USB portjai

A Molex 67503-1020 megbízható, iparilag bevált megoldást kínál olyan tervezők számára, akik kompakt, felületszerelt USB OTG Mini-B csatlakozót keresnek, amely stabil mechanikai rögzítést és jó elektromos teljesítményt nyújt.
