A-USBB/SMT – USB-B-Stecker, SMD, 2.0-kompatibel, horizontal, 90°-Steckbuchse – ASSMANN
1,1001 €+ MwSt.
1,3972 € inkl. MwSt.
1,3972 € inkl. MwSt.

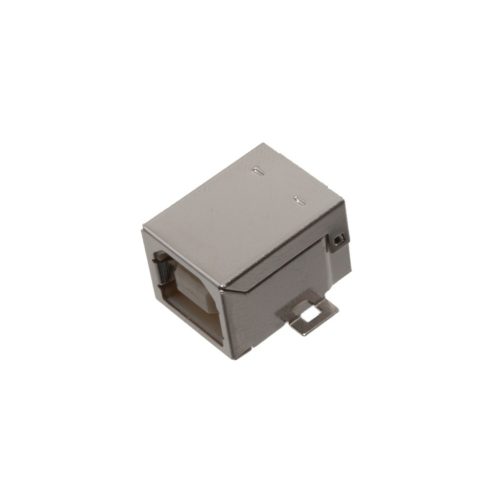

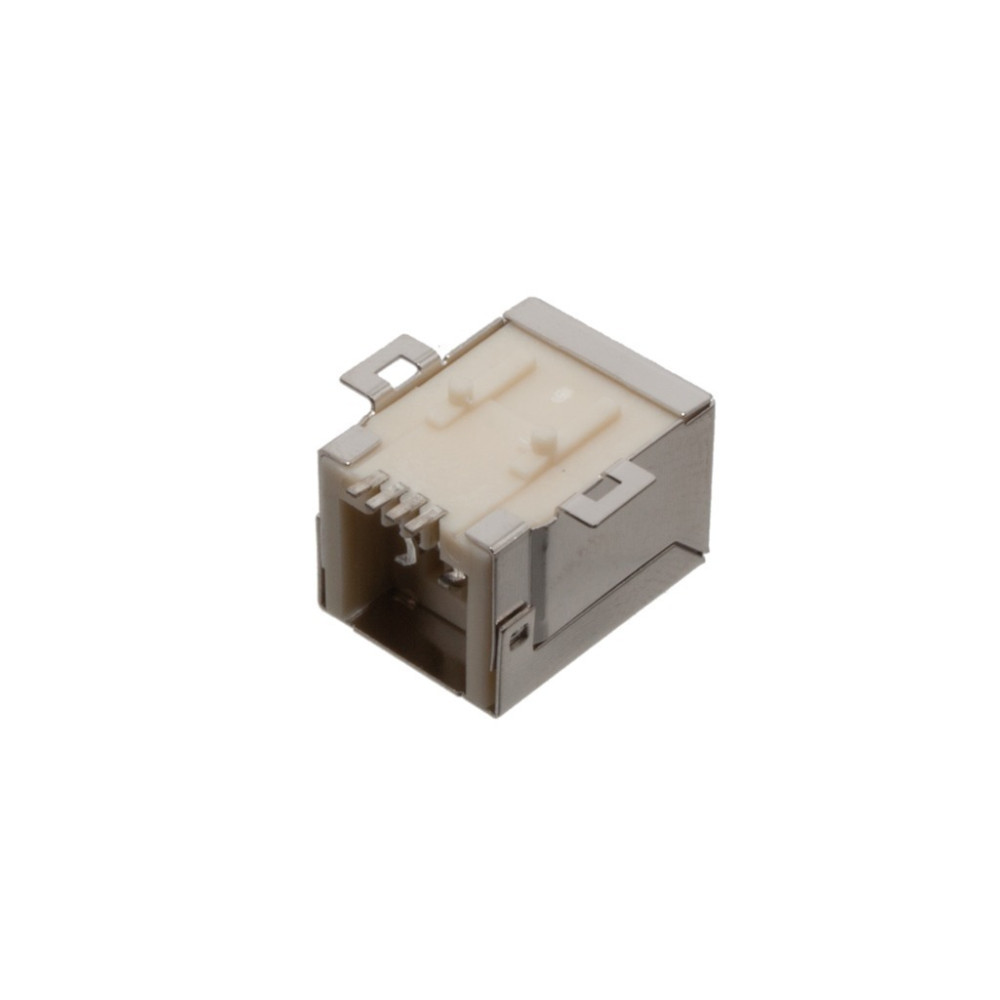

A-USBB/SMT – USB-B-Stecker, SMD, 2.0-kompatibel, horizontal, 90°-Steckbuchse – ASSMANN
Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 116 St.
1,1001 €+ MwSt.
1,3972 € inkl. MwSt.
1,3972 € inkl. MwSt.
Steckverbinder, SMT 90° für Leiterplatte
Hersteller Code:
A-USBB/SMT
Hersteller:
Datenblatt:
Gruppe:
Kommunikation Steckverbinder - USB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
6
Steckverbinder Konfiguration:
Liegend, 90°
Steckverbinder Typ:
USB-B
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+85 °C
ROHS:
Ja
St.
Unser Lager
107 St.
Sofort lieferbar
Unser Laden in Szeged
9 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
A-USB B/SMT – 90°-os SMD USB-B aljzat NYÁK-ba ültetéshez (USB2.0, 1,5A, 4 pólus)
Az A-USB B/SMT egy megbízható, ipari felhasználásra is alkalmas USB-B típusú csatlakozóaljzat az ASSMANN WSW Components gyártótól. A termék USB2.0 kompatibilis, fekvő, 90°-os kialakítással készül, így kifejezetten nyomtatott áramköri lapra (NYÁK-ra) történő közvetlen ültetéshez optimalizálták. Robusztus mechanikai felépítésének és kiváló elektromos jellemzőinek köszönhetően stabil, hosszú távú kapcsolatot biztosít USB perifériák csatlakoztatásához.
Főbb termékjellemzők
- USB2.0 kompatibilitás: Megfelel az USB2.0 szabvány elektromos és mechanikai előírásainak, biztosítva a széleskörű eszközkompatibilitást.
- Minőségi anyagválasztás: A ház LCP UL94V-0 minősítésű, fehér színű műanyagból készül, a fém héj sárgarézből, a kontaktusok foszforbronzból.
- Kiváló felületkezelés: Az érintkezési felület aranyozott (Gold Flash), a forrasztási terület ónozott nikkel alapréteggel, a fém héj pedig nikkelezett.
- Nagy mechanikai élettartam: Legalább 1500 csatlakoztatási ciklust bír ki, ami hosszú távú, ismételt használat esetén is garantálja a megbízhatóságot.
- Fekvő, 90°-os kialakítás: optimális elhelyezést tesz lehetővé alacsony beépítési magasságot igénylő áramköri terveknél.
- Széles üzemi hőmérséklet-tartomány: -55°C és +85°C között is stabilan működik, így extrém környezeti körülmények között is alkalmazható.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | A-USB B/SMT |
| Csatlakozó típus | USB-B |
| Kivezetések száma | 6 |
| Kivitel | Fekvő, 90°-os, NYÁK-ba ültethető |
| Ház anyaga | LCP UL94V-0, fehér |
| Héj anyaga | Sárgaréz, nikkelezett (50–80 µ") |
| Kontaktus anyaga | Foszforbronz |
| Érintkezési felület | Aranyozott (Gold Flash) |
| Forrasztási felület | Ón bevonat, nikkel alapréteggel |
| Csatlakoztatási erő | 3,57 kgf max. |
| Lecsatlakoztatási erő | 1,02 kgf min. |
| Élettartam (ciklus) | 1500 min. |
| Áramerősség | 1,5 A |
| Feszültség | 30 VAC |
| Szigetelési szilárdság | 500 VAC / 1 perc |
| Érintkezési ellenállás | 30 mΩ max. |
| Szigetelési ellenállás | 1000 MΩ min. |
| Üzemi hőmérséklet-tartomány | -55°C ... +85°C |
| Forrasztási hőmérséklet | 255±5°C, 3–5 másodpercig |
| Csomagolás | Tálcás (Tray) |
| Szabványosság | RoHS megfelelő, USB2.0 kompatibilis |
Miért válassza az A-USB B/SMT csatlakozót?
Az A-USB B/SMT aljzat kiváló választás azok számára, akik megbízható, ipari minőségű USB csatlakozási megoldást keresnek NYÁK-alapú tervezéshez. A magas ciklusszámú élettartam és a szélsőséges hőmérsékleti tartomány garantálja a hosszú távú, stabil működést, míg az aranyozott érintkezők minimalizálják az átmeneti ellenállást és a korrózió kockázatát.
Felhasználási területek:
- Ipari vezérlőegységek és mérőműszerek USB csatlakozási pontjai
- Beágyazott rendszerek és fejlesztői panelek
- Perifériás eszközök (nyomtatók, szkennerek) csatlakoztatói
- Egyedi elektronikai berendezések, ahol robusztus USB port szükséges
Az A-USB B/SMT csatlakozó megbízható, tartós és szabványos megoldást kínál minden olyan tervezéshez, ahol stabil USB-B interfészre van szükség nyomtatott áramköri lapon.
Daten
Zusätzliches Datenblatt:
Gewicht:
3,11 g/St.
