A-USBA/SMT – USB-A-Steckbuchse, SMD, 2.0-kompatibel, horizontal, 90°-Anschluss – ASSMANN
0,8244 €+ MwSt.
1,047 € inkl. MwSt.
1,047 € inkl. MwSt.
A-USBA/SMT – USB-A-Steckbuchse, SMD, 2.0-kompatibel, horizontal, 90°-Anschluss – ASSMANN

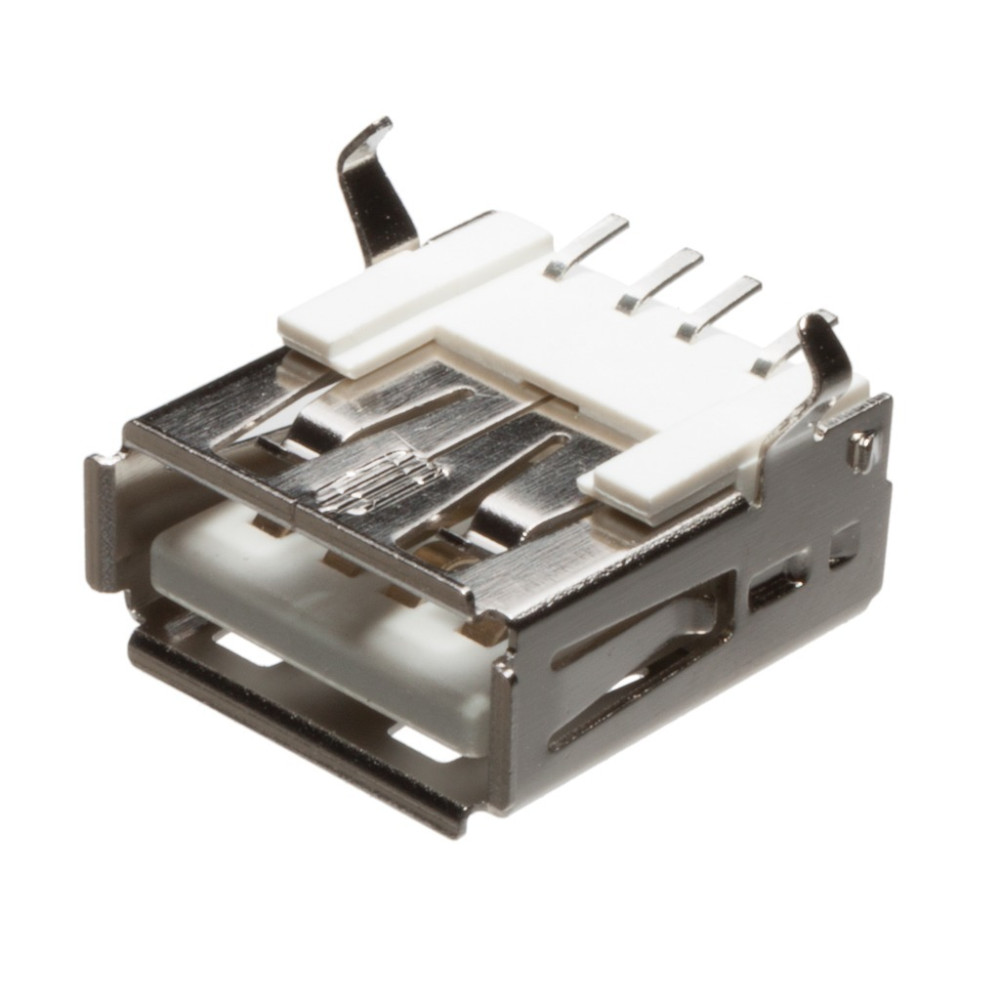

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 77 St.
0,8244 €+ MwSt.
1,047 € inkl. MwSt.
1,047 € inkl. MwSt.
Steckverbinder, SMT 90° für Leiterplatte
Hersteller Code:
A-USBA/SMT
Hersteller:
Datenblatt:
Gruppe:
Kommunikation Steckverbinder - USB
Bauteile Familie:
Produktgruppe:
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
6
Steckverbinder Konfiguration:
Liegend, 90°
Steckverbinder Typ:
USB-A
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+85 °C
ROHS:
Ja
St.
Unser Lager
76 St.
Sofort lieferbar
Unser Laden in Szeged
1 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
A-USBA/SMT – USB-A típusú, SMD kivitelű, 90°-os fekvő csatlakozó aljzat (USB 2.0, 1,5A, RoHS)
Az A-USBA/SMT egy klasszikus, USB-A szabványú, felületszerelt (SMD) kivitelű csatlakozóaljzat az ASSMANN WSW kínálatából. A 90°-os, fekvő elrendezésnek köszönhetően ideális választás olyan NYÁK-tervekhez, ahol alapvető követelmény az alacsony beépítési magasság és az USB 2.0 szabvány szerinti adat- és tápellátási funkciót. A robusztus fém házas, jó vezetőképességű aranyozott érintkezőkkel szerelt aljzat megbízható, hosszú élettartamú csatlakozási pontot ad az USB perifériák felé.
Főbb termékjellemzők
- Csatlakozó típus: USB-A (USB Type-A) aljzat, USB 2.0 kompatibilis kivitelben.
- SMD szerelés, fekvő 90°: Felületszerelt jelérintkezőkkel és kiegészítő mechanikai rögzítő lábakkal, vízszintes (horizontális), 90°-os elrendezésben az alacsony helytakarékos beépítéshez.
- Minőségi anyagválasztás: Foszforbronz érintkezők, LCP+30% üvegszál-erősítésű, UL94V-0 minősítésű szigetelőtest és sárgaréz házszerkezet biztosítja a mechanikai stabilitást.
- Aranyozott érintkező felület: Az érintkezők arany bevonattal és ón/nikkel alapréteggel rendelkeznek, míg a fém ház teljes felületén nikkelezett, ami tartós, alacsony átmeneti ellenállású kapcsolatot garantál.
- Nagy mechanikai élettartam: Legalább 1500 csatlakoztatási ciklust bír anélkül, hogy az érintkezés minősége romlana.
- RoHS megfelelőség: A csatlakozó RoHS-kompatibilis kivitelben készül, illeszkedve a korszerű, környezetbarát gyártási előírásokhoz.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | A-USBA/SMT |
| Csatlakozó típus | USB-A (female aljzat) |
| Szabvány | USB 2.0 |
| Kivitel / beépítés | SMD, fekvő, 90°-os (NYÁK-ba ültethető) |
| Kivezetések száma | 6 (4 jelérintkező + 2 mechanikai rögzítő/földelő láb) |
| Érintkezők anyaga | Foszforbronz |
| Szigetelőtest anyaga | LCP + 30% üvegszál, UL94V-0 |
| Ház (shell) anyaga | Sárgaréz |
| Bevonat (érintkezők) | Arany flash, ón/nikkel alaprétegen |
| Bevonat (ház) | Nikkelezett, teljes felületen |
| Csatlakoztatási (mating) erő | max. 35 N |
| Kihúzási erő | min. 10 N |
| Élettartam | min. 1500 csatlakoztatási ciklus |
| Max. áramerősség | 1,5 A |
| Max. feszültség | 30 V |
| Szigetelési szilárdság (withstanding voltage) | 500 V AC |
| Érintkezési ellenállás | max. 30 mΩ |
| Szigetelési ellenállás | min. 1000 MΩ |
| Működési hőmérséklet-tartomány | -55 °C … +85 °C |
| Környezetvédelmi megfelelőség | RoHS Compliant |
Miért válassza az A-USBA/SMT csatlakozót?
Az A-USBA/SMT kiváló választás, ha megbízható, ipari minőségű USB-A csatlakozási pontra van szüksége kompakt, alacsony profilú NYÁK-terveknél. A foszforbronz érintkezők és az aranyozott felület hosszú távon is stabil, alacsony átmeneti ellenállású kapcsolatot biztosítanak, míg a széles, -55 °C-tól +85 °C-ig terjedő üzemi hőmérséklet-tartomány szélsőséges környezeti körülmények között is garantálja a megbízható működést. A sárgaréz ház és az UL94V-0 minősítésű szigetelőanyag további mechanikai és tűzvédelmi biztonságot ad a végterméknek.
Felhasználási területek:
- Asztali és beágyazott számítástechnikai eszközök USB-A csatlakozási pontjai
- Ipari vezérlők és mérőműszerek adatkommunikációs interfészei
- Töltő- és tápegység áramkörök USB kimenetei
- Fogyasztói elektronikai készülékek (routerek, set-top boxok, multimédia eszközök)
- Egyedi fejlesztésű NYÁK-tervek, ahol alacsony beépítési magasság a követelmény
Az A-USBA/SMT egy jól bevált, iparilag elterjedt ASSMANN WSW USB-A aljzat, amely kiegyensúlyozott elektromos és mechanikai paramétereivel, valamint tartós kivitelével megbízható alapot ad bármely USB 2.0 kompatibilis termékfejlesztéshez.
Daten
Zusätzliches Datenblatt:
Gewicht:
1,88 g/St.
