C320C223K5R5TA7303 – 22 nF, 50 V, ±10 %, X7R, RM1-Tape, Keramikkondensator, gurtet auf Rolle (Tape & Reel) – KEMET

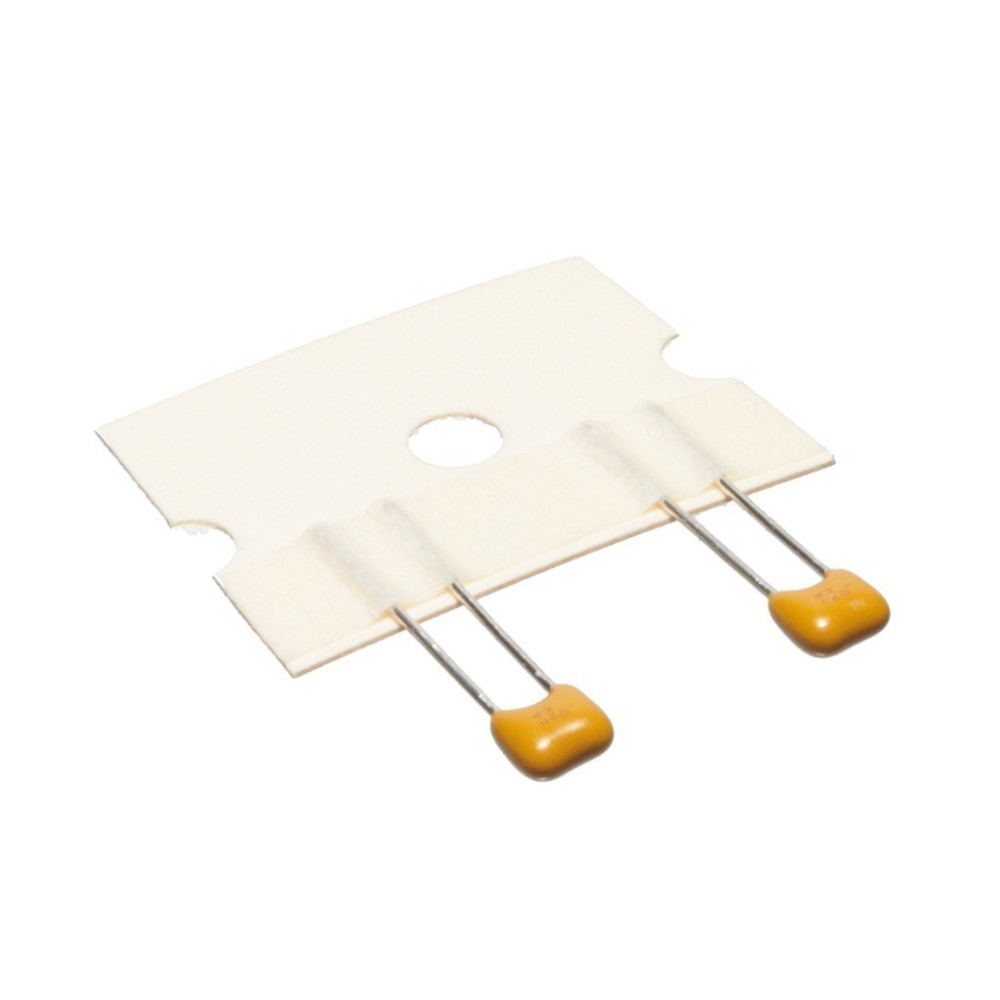

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Nicht auf Lager
Keramikkondensator 50V ±10% RM1 (2.54mm) X7R
Hersteller Code:
C320C223K5R5TA7303
Hersteller:
Datenblatt:
Gruppe:
Keramik Kondensatoren
Bauteile Familie:
Produktgruppe:
Kapazität [F]:
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Nennspannung [V]:
50V
Anzahl der Leitungen:
2
Toleranz [ % ]:
±10 %
Außenlänge [mm]:
5.08 mm
Außenbreite [mm]:
3.18 mm
Außenhöhe [mm]:
5.84 mm
Raster, Anschluss:
2.54 mm
Dielektrische Charakteristik:
X7R
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+125 °C
ROHS:
Ja
Unser Lager
0 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
C320C223K5R5TA7303 – KEMET Goldmax kerámia kondenzátor (22nF, 50VDC, X7R, ±10%)
A C320C223K5R5TA7303 egy radiális kivezetésű, furatszerelt (THT) többrétegű kerámia kondenzátor a KEMET Goldmax 300-as sorozatából. A termék X7R dielektrikummal és alakkövető védőbevonattal készül, és kifejezetten megbízható, hőmérséklet-stabil kapacitású megoldást biztosít bypass, szűrő és feszültségstabilizáló áramkörökhöz.
Főbb termékjellemzők
- X7R dielektrikum: Az EIA Class II "hőmérséklet-stabil" kategóriájú kerámia dielektrikum, amely a teljes üzemi hőmérséklet-tartományban is csak korlátozott (±15%) kapacitásváltozást mutat.
- Konformális bevonat: Az epoxi bevonat mechanikai és környezeti védelmet biztosít a kondenzátor kerámia magjának.
- Radiális kivezetés, 2,54 mm lábtávolság: Egyszerű, hagyományos furatszerelt (THT) beépítést tesz lehetővé nyomtatott áramköri lapokon.
- Ólommentes, RoHS és REACH megfelelő kivitel: A 100%-os matt ón (Sn) érintkezőbevonat kiváló forraszthatóságot és környezetvédelmi megfelelőséget garantál.
- UL 94V–0 tűzállósági minősítés: A bevonat megfelel a szigorú lángállósági szabványoknak.
- Csomagolás: A 7303 csomagolási kód 12"-os tekercset (Tape & Reel) és legalább 18 mm-es kivezetés-hosszt jelent, amely alkalmas automatizált beszereléshez.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | C320C223K5R5TA7303 |
| Gyártó | KEMET |
| Sorozat | Goldmax, 300 Series (C32X Style/Size) |
| Kapacitás | 22nF |
| Kapacitás tolerancia | ±10% (K) |
| Névleges feszültség | 50VDC |
| Dielektrikum | X7R |
| Üzemi hőmérséklet-tartomány | -55°C ... +125°C |
| Kapacitásváltozás (TCC) | ±15% (-55°C és +125°C között, 25°C-hoz és 0 VDC-hez képest) |
| Öregedési ráta (max.) | 3,0% kapacitásveszteség/10000 óra |
| Dielektromos szilárdsági feszültség | a névleges feszültség 250%-a (5±1 s, 25°C-on) |
| Kivitel | Furatszerelt, radiális kivezetésű, alakkövető bevonatos |
| Lábtávolság (RM) | 2,54 mm (0,100") |
| Külső hossz (L, max.) | 5,08 mm |
| Külső magasság (H, max.) | 5,84 mm |
| Vastagság (T, max.) | 3,18 mm |
| Kivezetés átmérője | 0,51 mm |
| Kivezetés bevonata | 100% matt ón (Sn), nikkel alapréteggel, acél magú vezetékkel |
| Csomagolás | 12"-os tekercs (Tape & Reel) |
| Gyúlékonysági minősítés | UL 94V–0 |
| Környezetvédelmi megfelelőség | RoHS, REACH megfelelő (100% Sn kivezetés esetén) |
Miért válassza a KEMET Goldmax C320C223K5R5TA7303 kondenzátort?
A kondenzátor X7R dielektrikuma stabil kapacitást biztosít széles hőmérsékleti tartományban, míg az alakkövető bevonat és a szigorú UL 94V–0 tűzállósági minősítés extra biztonságot ad ipari alkalmazásokban. A szalagos csomagolás automatizált gyártósorokon is egyszerűen felhasználható, a nem-polarizált kialakítás pedig megkönnyíti a beültetést.
Felhasználási területek:
- Digitális és analóg áramkörök decoupling (leválasztó) kondenzátoraként
- Zajszűrés és bypass alkalmazások tápvonalakon
- Frekvenciaszelektív szűrőáramkörök
- Tranziens feszültséglengések elnyomása (transient voltage suppression)
Összességében a C320C223K5R5TA7303 egy megbízható, hőmérséklet-stabil kerámia kondenzátor, amely a KEMET Goldmax sorozatának minőségével és robusztus kivitelével kínál ideális megoldást a klasszikus furatszerelt tervezéshez.
