LTL-30EFJ – Rot+Grün-Duo-LED, d = 5 mm (T-1 3/4), Iv = 3,7 + 29 mcd, gemeinsame Kathode, 3 Anschlüsse – LITEON
0,1517 €+ MwSt.
0,1926 € inkl. MwSt.
0,1926 € inkl. MwSt.
LTL-30EFJ – Rot+Grün-Duo-LED, d = 5 mm (T-1 3/4), Iv = 3,7 + 29 mcd, gemeinsame Kathode, 3 Anschlüsse – LITEON

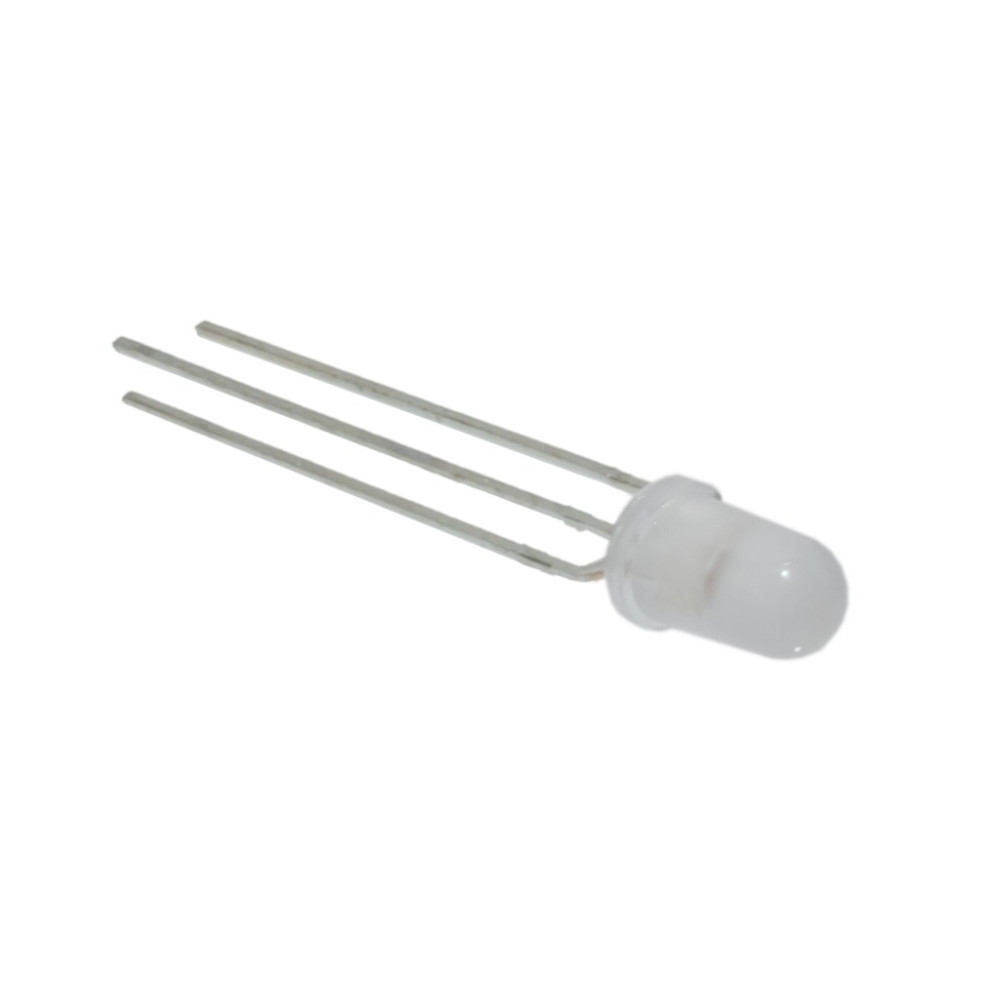

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 19 St.
0,1517 €+ MwSt.
0,1926 € inkl. MwSt.
0,1926 € inkl. MwSt.
Leuchtediode, Dual, d=5mm(T-1 3/4) Gemeinsame Kathode Rot+Grün 3.7+29mcd mit 3-anschluss
Hersteller Code:
LTL-30EFJ
Hersteller:
Datenblatt:
Gruppe:
Leuchtdioden (LED)
Bauteile Familie:
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
3
Farbe:
Rot + Grün
Außenlänge [mm]:
8.6 mm
Außenstärke [mm]:
5.85 mm
Außendurchmesser [mm]:
5 mm
Außenbreite [mm]:
5.85 mm
Wellenlänge [nm], Typ. :
657/569 nm
Leuchtintensität Iv [mCd @ mA]:
5.6/19 mcd @ 10 mA
Durchlassspannung Uf [V @ mA]:
2.1/2.1 V @ 20 mA
Durchlassstrom If [mA], Nom.:
10 mA
Öffnungswinkel 2 Theta 1/2 [°]:
30°
Betriebstemperatur, Min. [°C]:
-55 °C
Betriebstemperatur, Max. [°C]:
+100 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
100
0,11 €
0,14 €
Unser Lager
19 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Andere haben das auch gekauft
Details
LTL-30EFJ – Piros+Zöld Duo LED, 5 mm (T-1 3/4) tokozás (Iv=5,6/19 mcd, közös katód, 3 kivezetés)
Az LTL-30EFJ egy kétszínű, piros és zöld fényforrást egyesítő duo LED a LITEON kínálatából, amely egyetlen 5 mm-es (T-1 3/4) tokozásban tartalmaz két, illesztett fényerejű chipet. A közös katódos, 3 kivezetéses kialakításnak köszönhetően a két szín egymástól függetlenül vagy egyidejűleg is vezérelhető, így státuszjelzésre és egyszerű színkódolt visszajelzésekre kiválóan alkalmas. A tejfehér diffúz lencse egyenletes fényeloszlást biztosít, ami javítja a láthatóságot.
Főbb termékjellemzők
- Duo LED kialakítás: Piros és zöld chip egy tokban, közös katóddal, 3 kivezetéssel – a chipek fényereje egymáshoz illesztett a egységes megjelenés érdekében.
- Kompakt, szabványos tokozás: 5 mm-es (T-1 3/4) furatszerelt kivitel, amely könnyen illeszthető a legtöbb NYÁK-tervbe.
- Diffúz lencse: Tejfehér (white diffused) lencse a szórt, egyenletes fénykibocsátásért.
- Alacsony fogyasztás, hosszú élettartam: Szilárdtest-technológia, minimális energiaigény mellett tartós, megbízható működés.
- Széles üzemi hőmérséklet-tartomány: -55°C és +100°C között is stabilan működik, így ipari környezetben is alkalmazható.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | LTL-30EFJ |
| Szín | Piros (Bright Red) + Zöld |
| Tokozás | 5 mm (T-1 3/4), furatszerelt, 3 kivezetéssel |
| Lencse | Tejfehér, diffúz (White Diffused) |
| Domináns hullámhossz (λd) | 657 nm (piros) / 569 nm (zöld) |
| Fényerősség (Iv, tipikus @ If=10 mA) | 5,6 mcd (piros) / 19 mcd (zöld) |
| Nyitófeszültség (VF, tipikus @ If=20 mA) | 2,1 V / 2,1 V (max. 2,6 V / 2,6 V) |
| Sugárzási félszög (2θ1/2) | 30° / 30° |
| Folyamatos nyitóirányú áram (IF) | 15 mA (piros) / 30 mA (zöld) |
| Csúcs nyitóirányú áram | 60 mA (piros) / 120 mA (zöld), 1/10 duty cycle, 0,1 ms impulzus |
| Teljesítménydisszipáció | 40 mW (piros) / 100 mW (zöld) |
| Fordított feszültség (VR) | 5 V |
| Üzemi hőmérséklet-tartomány | -55°C ... +100°C |
| Tárolási hőmérséklet-tartomány | -55°C ... +100°C |
| Forrasztási hőmérséklet | 260°C, 5 másodpercig (1,6 mm-re a testtől) |
Miért válassza az LTL-30EFJ duo LED-et?
Az LTL-30EFJ egyetlen alkatrészben biztosít két állapotjelzést, így egyszerűsíti a panelelrendezést és csökkenti a beépítendő komponensek számát a hagyományos két különálló LED-hez képest. A közös katódos kivezetés révén a vezérlés is egyszerűbb, míg a széles hőmérséklet-tartomány és a megbízható szilárdtest-technológia biztosítja a tartós, stabil üzemet igényes környezetben is.
Felhasználási területek:
- Kétállapotú (pl. jó/rossz, be/ki, ok/hiba) státuszkijelzők
- Ipari vezérlőpanelek és berendezések visszajelzői
- Töltésjelzők (pl. akkumulátor állapotának színkódolt jelzése)
- Hálózati vagy kommunikációs eszközök állapotjelző LED-jei
- Fogyóelektronikai eszközök egyszerű, színes visszajelzési megoldásai
Az LTL-30EFJ kompakt, kétszínű LED egyetlen tokban egyesíti a piros és zöld fényjelzést, így ideális megoldás minden olyan alkalmazáshoz, ahol térben és funkcionalitásban is hatékony, jól látható állapotjelzésre van szükség.
Daten
Zusätzliches Datenblatt:
