RVP001-FBN-R – Transzformátor-meghajtó mikroteljesítményű szigetelt tápegységekhez (3-6V bemenet, 0,5A, DFN2x2-6)

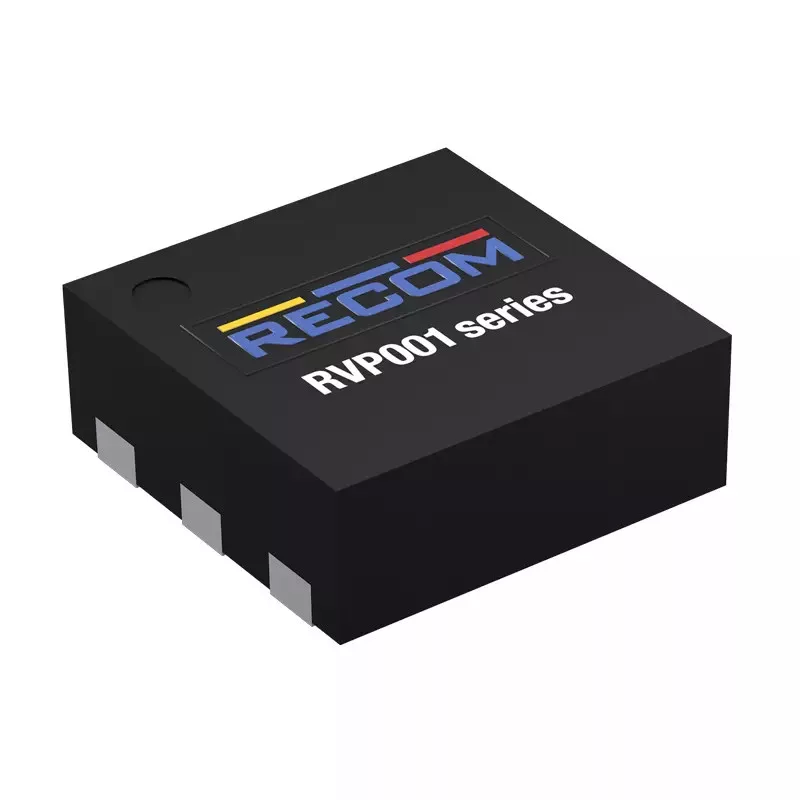

Az RVP001-FBN-R egy nagy integráltságú transzformátor-meghajtó áramkör a RECOM kínálatából, amelyet kifejezetten kompakt, mikroteljesítményű, galvanikusan leválasztott tápegységek kialakítására fejlesztettek ki. A full-bridge (teljes híd) topológiájú, beépített N- és P-csatornás MOSFET-eket tartalmazó áramkör mindössze néhány külső alkatrésszel – szűrőkondenzátorokkal, izolációs transzformátorral és egyenirányító diódákkal – kiegészítve teljes értékű, akár 2W teljesítményű szigetelt tápegységgé alakítható. A DFN2x2-6 tokozásnak köszönhetően rendkívül kis helyigényű megoldást kínál nyomtatott áramköri alkalmazásokhoz.

Főbb termékjellemzők

• Full-bridge topológia: két N-csatornás (0,13Ω) és két P-csatornás (0,25Ω) beépített MOSFET biztosítja a szimmetrikus, alacsony mágneses torzítású kapcsolást.
• Nagy pontosságú belső oszcillátor: komplementer vezérlőjeleket generál, break-before-make (megszakítás a zárás előtt) kapcsolási móddal a keresztvezetés elkerülésére.
• Áramkorlátozás: 0,9A-es áramzár (current clamp) védi a chipet és a kapcsolt tápegység perifériáit rövidzárlat vagy transzformátor-telítődés esetén.
• Többszintű védelem: folyamatos rövidzár-védelem, túlmelegedés elleni védelem önregenerálódó (self-recovery) móddal, valamint bemeneti túlfeszültség-védelem 10V-ig.
• EN engedélyező bemenet: lehetővé teszi az áramkör ultra-alacsony fogyasztású készenléti (standby) üzemmódba kapcsolását.
• Széles üzemi hőmérséklet-tartomány: -40°C és +125°C között garantált stabil működés, ipari és extrém környezeti alkalmazásokhoz is.

Műszaki specifikációk

Miért válassza az RVP001-FBN-R meghajtót?

Az RVP001 kiemelkedően magas integráltsági szintje jelentősen egyszerűsíti a szigetelt tápegység-tervezést, mivel a teljes híd meghajtó fokozat, az oszcillátor és a védelmi funkciók mind egyetlen apró tokban találhatók. A beépített áramkorlátozás és túlmelegedés-védelem megbízható, önregenerálódó működést biztosít akár tartós kimeneti rövidzár esetén is, így ideális megoldás olyan alkalmazásokhoz, ahol a kompakt méret és a magas üzembiztonság egyaránt kritikus szempont.

Felhasználási területek:

• Alacsony teljesítményű szigetelt tápellátás CAN/RS-485/RS-232/SPI/I2C buszrendszerekhez
• Ipari folyamatirányítási (process control) rendszerek
• Precíziós és orvosi berendezések galvanikus leválasztása
• Elosztott, rádiós és telekommunikációs tápegységek
• IGBT gate-drive tápegységek és alacsony zajú izolált USB-tápellátás

Az RVP001-FBN-R egy kompakt, ugyanakkor sokoldalú transzformátor-meghajtó áramkör, amely komplex külső vezérlés nélkül, minimális alkatrészigénnyel tesz lehetővé megbízható, galvanikusan leválasztott mikroteljesítményű tápegységek kialakítását.
