ROF-78K12-0.5SMD-R – Vin=15–36 V, Vout=12 V, Iout=500 mA, SMD, 13,5 × 12,5 mm, DC/DC-Wandlermodul – RECOM

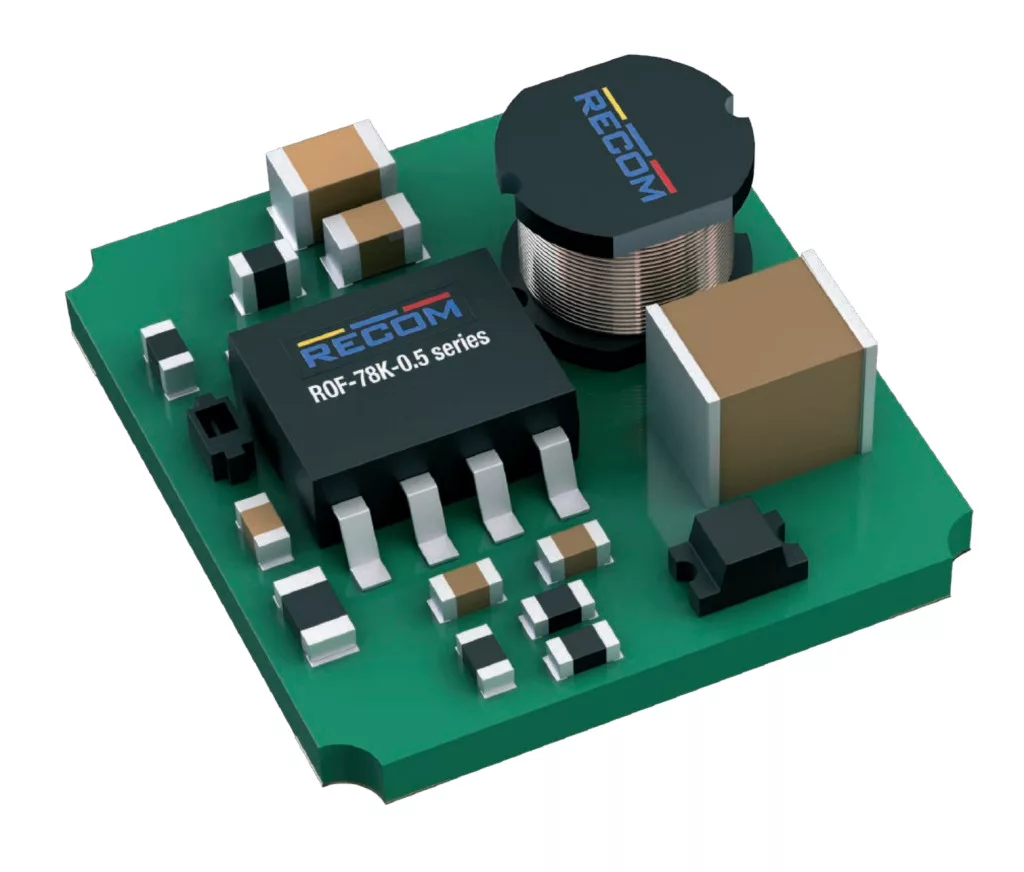

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Nicht auf Lager
DC/DC-Wandler, Vin=15-36V Vout=12V Iout=500mA SMD modul 13.5x12.5mm
Hersteller Code:
ROF-78K12-0.5SMD-R
Hersteller:
Datenblatt:
Gruppe:
DC/DC-Wandler Modulen
Bauteile Familie:
Produktgruppe:
Ausgangsspannung, nom.[V]-:
12 V
Bauform Style:
Leiterplattenmontage (SMD)
Bauform:
Ausfuhr:
Oberflächenmontage (SMD)
Anzahl der Leitungen:
4
Schaltungentyp:
DC/DC-Wandler schaltkreis
Eingangsspannung, Max. [V]:
+36 V
Eingangsspannung, Min. [V],:
+15 V
Strom, Ausgang Max. [A]:
0.5 A
Isolationsspannung [kV]:
Nicht isoliert
Betriebstemperatur, Min. [°C]:
-40 °C
Betriebstemperatur, Max. [°C]:
+95 °C
ROHS:
Ja
Unser Lager
0 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
ROF-78K12-0.5SMD-R – Nem szigetelt DC/DC konverter modul (Vin: +15 V-36V, Vout: 12 V, 500mA)
A ROF-78K12-0.5SMD-R egy nem szigetelt, kapcsolóüzemű DC/DC feszültségátalakító modul a RECOM gyártótól, amely széles bemeneti feszültségtartományt, magas hatásfokot és rendkívül alacsony beépítési magasságot kínál. A pin nélküli, SMD reflow forrasztható kivitel kifejezetten helytakarékos, ipari és beágyazott elektronikai áramkörökbe való integráláshoz készült, ahol a 12 V-os szabályozott kimeneti feszültségre van szükség.
Főbb termékjellemzők
- Széles bemeneti tartomány: +15 V és 36V közötti DC bemeneti feszültségről is stabilan üzemel, így nagy rugalmasságot biztosít a tervezésben.
- Alacsony profil: Mindössze 4,5 mm magas SMD kialakítás, amely minimalizálja a nyomtatott áramkörön elfoglalt helyet.
- Magas hatásfok: Tipikusan 83%-os hatásfok, amely csökkenti a hőterhelést és a energiaveszteséget.
- Teljesítménycsökkenés nélküli üzem: A modul a teljes -40°C és +95°C közötti üzemi hőmérséklet-tartományban teljes terhelhetőséggel (derating nélkül) működik.
- Optikai ellenőrizhetőség: A csatlakozópadok sarki fél-viákkal rendelkeznek, amelyek lehetővé teszik a forrasztási pontok optikai vizsgálatát a szereléskor.
- Beépített védelmek: Automatikus újraindulású (Hiccup üzemmódú) túláram- és rövidzárlat-védelem garantálja a modul és a csatlakoztatott áramkörök biztonságát..
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám (MPN) | ROF-78K12-0.5SMD-R |
| Bemeneti feszültségtartomány | +15 V–36 VDC |
| Kimeneti feszültség | 12 V |
| Kimeneti áram | 500 mA |
| Tipikus hatásfok | 92% |
| Max. kapacitív terhelés | 470 µF |
| Kimeneti pontosság | ±4,0% max. |
| Kimeneti feszültség stabilitás | ±1,0% max. |
| Terhelésfüggés (10-100% terhelésnél) | ±3,0% max. |
| Kapcsolási frekvencia | 400 kHz |
| Kimeneti zaj/ripple | 100 mVp-p (20 MHz sávszélesség) |
| Nyugalmi áramfelvétel | 5 mA |
| Indítási idő | 25 ms |
| Túláram-védelem (OCP) | Hiccup üzemmód, automatikus újraindulás (max. 3000 mA) |
| Rövidzárlat-védelem (SCP) | Hiccup üzemmód, automatikus újraindulás |
| Üzemi hőmérséklet-tartomány | -40°C … +105°C (+95°C-ig kimeneti teljesítményesés nélkül) |
| Üzemi magasság | max. 5000 m |
| Méretek (H×Sz×Ma) | 12,5 × 13,5 × 4,5 mm |
| Tömeg | 0,88 g |
| Kivezetések száma | 4 (+Vin, GND, +Vout, CTRL) |
| MTBF (+25°C) | 3 098 000 óra |
Miért válassza a ROF-78K12-0.5SMD-R modult?
Ez a modul a kompakt méret és a széles bemeneti feszültségtartomány kombinációjának köszönhetően rendkívül rugalmasan alkalmazható olyan rendszerekben, ahol ingadozó vagy nem szabályozott bemeneti feszültségről kell stabil 12 V-ot előállítani. A pin nélküli SMD kialakítás és a kimeneti teljesítményesés nélküli, széles üzemi hőmérséklet-tartomány megbízható, hosszú távú üzemet biztosít akár zord ipari környezetben is.
Felhasználási területek:
- Épület- és otthonautomatizálási rendszerek
- Ipari automatizálási és vezérlőegységek
- Adatátviteli és telekommunikációs berendezések
- Megújuló energia és energetikai rendszerek
- Mérő- és vizsgálóműszerek
A ROF-78K12-0.5SMD-R megbízható, kis helyigényű megoldást kínál olyan tervezőknek, akik a nagy bemeneti feszültségtartomány és a magas hatásfok mellett kompakt, SMD-kompatibilis DC/DC konvertert keresnek 12 V-os kimenethez.
