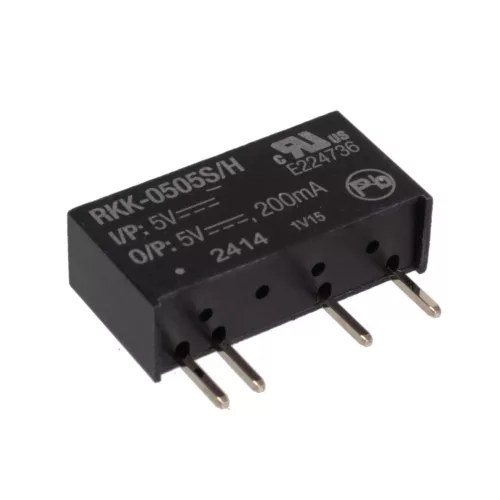

RKK-0505S/H – 1 W, Vin = 5 V, Vout = 5 V, Iout = 200 mA, SIP7, 4 kV, -40 bis +105 °C, isoliert, DC/DC-Wandler – RECOM
2,0067 €+ MwSt.
2,5484 € inkl. MwSt.
2,5484 € inkl. MwSt.
NEU
RKK-0505S/H – 1 W, Vin = 5 V, Vout = 5 V, Iout = 200 mA, SIP7, 4 kV, -40 bis +105 °C, isoliert, DC/DC-Wandler – RECOM
NEU

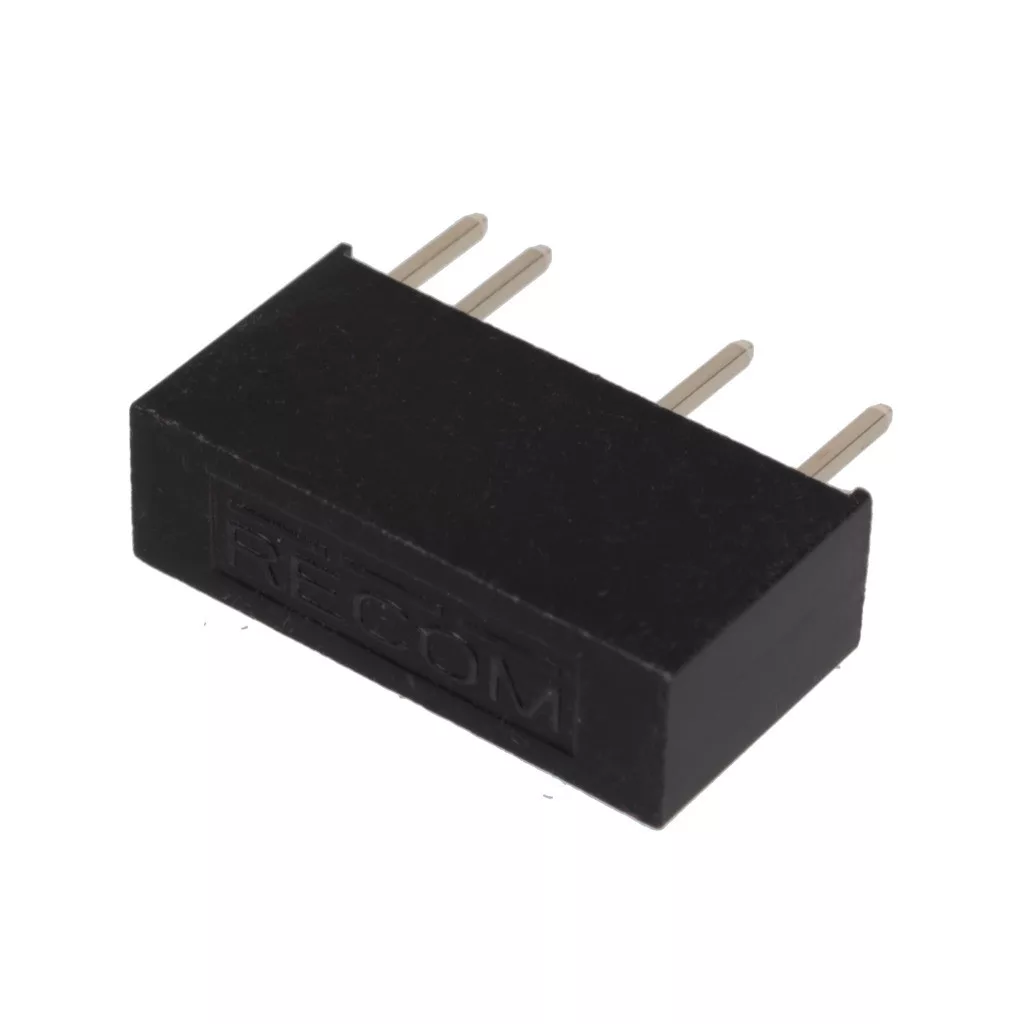

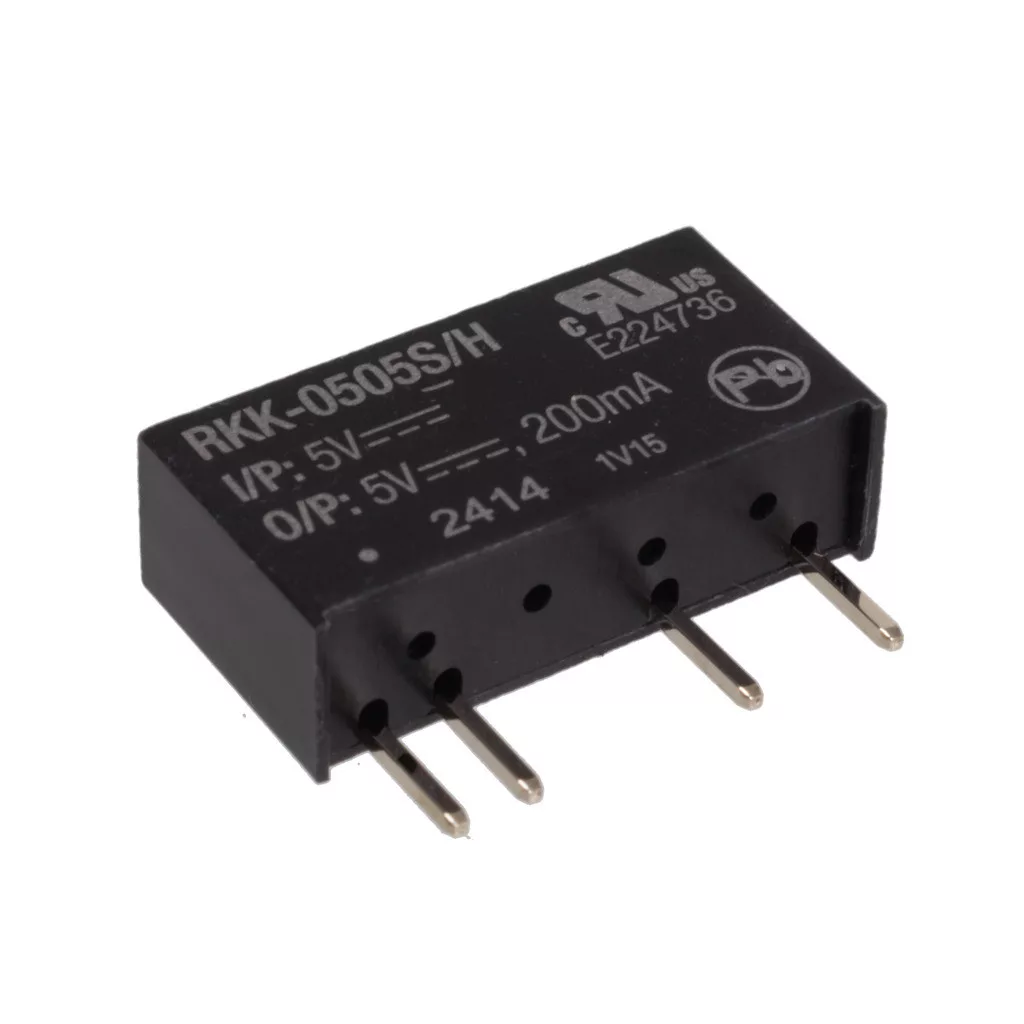

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 97 St.
2,0067 €+ MwSt.
2,5484 € inkl. MwSt.
2,5484 € inkl. MwSt.
DC/DC-Wandler, 1W Vin=5V Vout=5V Iout=200mA SIP7, 4KV -40-+105°C, isoliert
Hersteller Code:
RKK-0505S/H
Hersteller:
Datenblatt:
Gruppe:
DC/DC-Wandler Modulen
Bauteile Familie:
Produktgruppe:
Ausgangsspannung, nom.[V]-:
5 V
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
4
Schaltungentyp:
Isolierte DC / DC-Wandlerschaltung
Eingangsspannung, Max. [V]:
+5.5 V
Eingangsspannung, Min. [V],:
+4.5 V
Strom, Ausgang Max. [A]:
200 mA
Leistung, Ausgang, Max. [W]:
1 W
Isolationsspannung [kV]:
4 kV
Betriebstemperatur, Min. [°C]:
-40 °C
Betriebstemperatur, Max. [°C]:
+105 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
25
1,89 €
2,40 €
100
1,72 €
2,18 €
Unser Lager
97 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
RKK-0505S/H – Szigetelt DC/DC-átalakító, SIP7 (5V/5V, 200mA, 1W, 4kV szigetelés)
Az RKK-0505S/H egy kompakt, szabályozott kimenetű DC/DC-átalakító a RECOM gyártásában, amelyet költséghatékony, általános célú galvanikus leválasztási és feszültségillesztési feladatokra terveztek. A 1:1 bemeneti-kimeneti feszültségarányú modul 1 W teljesítmény leadására képes. A kompakt méret ellenére 4 kVDC galvanikus elválasztással (szigeteléssel) és széles, -40°C és +105°C közötti üzemi hőmérséklet-tartománnyal rendelkezik – a teljes tartományban teljesítménycsökkenés (derating) nélkül. Kis mérete és megbízható működése miatt kiválóan alkalmas azon alkalmazásokhoz, ahol térben korlátozott, de biztonságos leválasztásra van szükség.
Főbb termékjellemzők
- Galvanikus leválasztás: 4kVDC/1 másodperces szigetelési feszültség biztosítja a bemenet és kimenet közötti biztonságos elválasztást.
- 1:1 bemeneti feszültségtartomány: 5VDC névleges bemenet ±10%-os tartományban (4.5V–5.5V), így stabilan illeszthető az 5V-os rendszerekhez.
- Jó hatásfok: Akár 82%-os típikus hatásfok minimális bemeneti feszültség és teljes terhelés mellett.
- Kompakt SIP7 tokozás: Mindössze 19.6 x 6.0 x 10.2 mm méretű, furatszerelt kivitel, mely könnyen integrálható a NYÁK-ba.
- Ipari hőmérséklet-tartomány: -40°C és +105°C közötti működés, teljesítménycsökkentés (derating) nélkül.
- Beépített védelem: Automatikus visszaálló rövidzárlat-védelem (SCP) 100mΩ alatti terhelés esetén.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | RKK-0505S/H |
| Bemeneti feszültség (névleges) | 5 VDC |
| Bemeneti feszültségtartomány | 4.5 VDC – 5.5 VDC (±10%) |
| Abszolút maximális bemeneti feszültség | 6 VDC |
| Kimeneti feszültség | 5 VDC |
| Kimeneti áram (max.) | 200 mA |
| Kimeneti teljesítmény (max.) | 1 W |
| Hatásfok (típ.) | 82% |
| Bemeneti áram | 240 mA |
| Max. kapacitív terhelés | 3000 µF |
| Kimeneti feszültség pontossága | ±5.0% max. |
| Vonalregulálás (line regulation) | ±2.0% max. |
| Terhelésregulálás (0–100%) | 10% típ., 13% max. |
| Kimeneti zaj | 60 mVp-p (20MHz sávszélesség) |
| Indítási idő | 50 ms |
| Belső működési frekvencia | 1 MHz |
| Szigetelési feszültség | 4kVDC/1 másodperc, 3kVDC/1 perc |
| Szigetelési ellenállás | 1 GΩ min. (VISO=500VDC) |
| Szigetelési kapacitás | 10 pF típ. |
| Rövidzárlat-védelem | Automatikus visszaálló (auto recovery) |
| Üzemi hőmérséklet-tartomány | -40°C – +105°C |
| Max. tokhőmérséklet | +120°C |
| Tárolási hőmérséklet-tartomány | -50°C – +125°C |
| MTBF | 2362 x 10³ óra (MIL-HDBK-217F, TAMB=+85°C) |
| Tokozás | SIP7, furatszerelt |
| Méretek (H x Sz x M) | 19.6 x 6.0 x 10.2 mm |
| Tömeg | 1.7 g |
| Tanúsítványok | UL62368-1, IEC/EN62368-1, RoHS2, REACH |
Miért válassza az RKK-0505S/H átalakítót?
Az RKK-0505S/H kiváló ár-érték arányú megoldást kínál ott, ahol megbízható galvanikus leválasztásra van szükség kompakt méretben. Az ipari hőmérséklet-tartomány, a 4kVDC szigetelés és a nemzetközi biztonsági tanúsítványok (UL, IEC/EN 62368-1) garantálják a hosszú távú, biztonságos üzemeltetést.
Felhasználási területek:
- Ipari automatizálási rendszerek jelvonalainak galvanikus leválasztása
- Épületautomatizálási és okosotthon-alkalmazások
- Távközlési és adatátviteli berendezések tápellátása
- Mérés- és vizsgálati technika (test & measurement) eszközök
- Megújuló energia rendszerek jelfeldolgozó áramkörei
Az RKK-0505S/H egy megbízható, ipari minőségű, szabályozott DC/DC-átalakító, amely kis méretben nyújt teljes körű galvanikus leválasztást és stabil 5V-os kimenetet, így ideális választás számos alkalmazási területen.
Daten
Zusätzliches Datenblatt:
Gewicht:
1,7 g/St.
