RSK-2412SRUW/H3/ADJ – 2 W, Vin = 4,5–36 V, 8×Vin-Bereich, Vout = 3,3–17 V, SIP8, 3 kV, isoliert, DC/DC-Wandler – RECOM
8,2883 €+ MwSt.
10,5262 € inkl. MwSt.
10,5262 € inkl. MwSt.
NEU
RSK-2412SRUW/H3/ADJ – 2 W, Vin = 4,5–36 V, 8×Vin-Bereich, Vout = 3,3–17 V, SIP8, 3 kV, isoliert, DC/DC-Wandler – RECOM
NEU

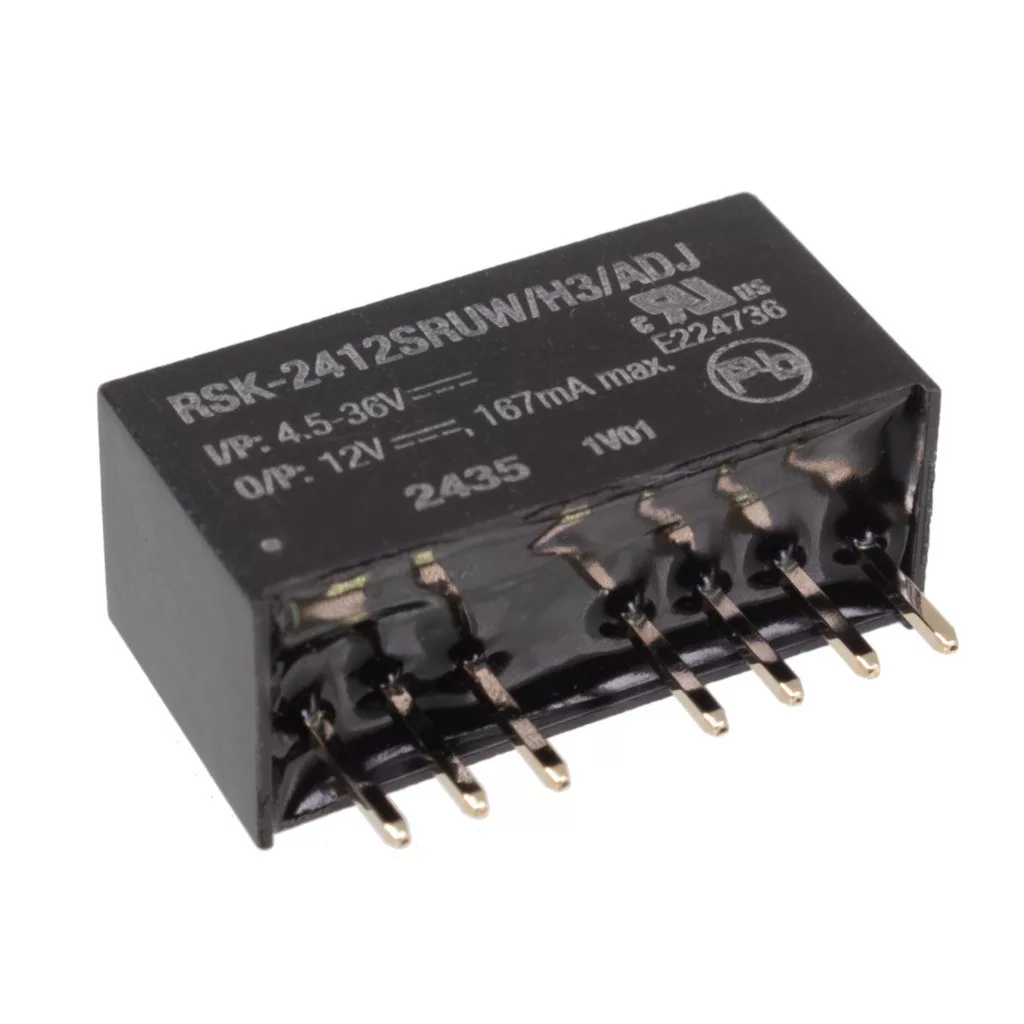

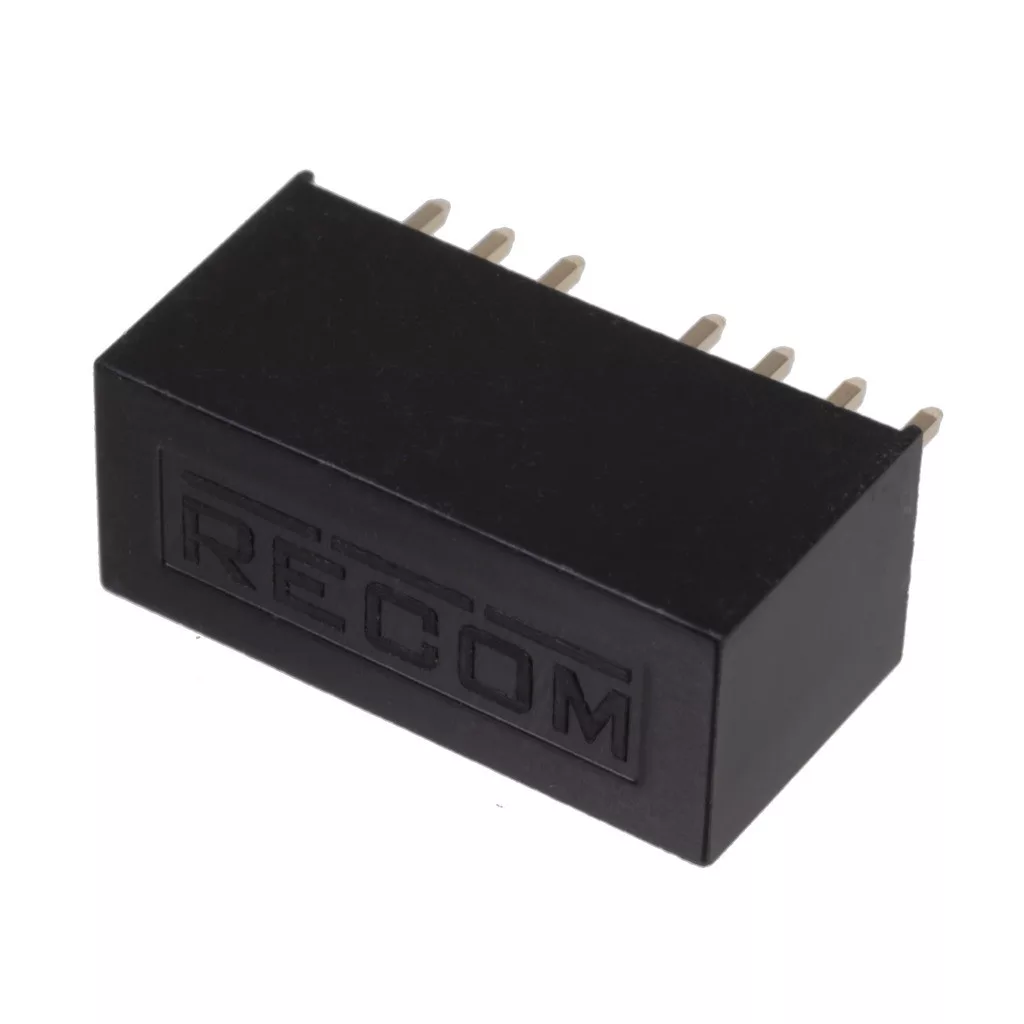

Das Bild dient nur zur Illustration. Bitte lesen Sie die Produktbeschreibung!
Auf Lager 14 St.
8,2883 €+ MwSt.
10,5262 € inkl. MwSt.
10,5262 € inkl. MwSt.
DC/DC-Wandler, 2W vin=4.5-36V 8x Eingangsspannungsbereich, Vout=3.3-17V SIP8, 3KV isoliert
Hersteller Code:
RSK-2412SRUW/H3/ADJ
Hersteller:
Datenblatt:
Gruppe:
DC/DC-Wandler Modulen
Bauteile Familie:
Produktgruppe:
Ausgangsspannung, nom.[V]-:
3.3-17 V
Bauform Style:
Leiterplatte-montierbar
Bauform:
Ausfuhr:
Durchgangsloch
Anzahl der Leitungen:
7
Schaltungentyp:
Isolierte DC / DC-Wandlerschaltung
Eingangsspannung, Max. [V]:
+36 V
Eingangsspannung, Min. [V],:
+4.5 V
Leistung, Ausgang, Max. [W]:
2 W
Isolationsspannung [kV]:
3 kV
Betriebstemperatur, Min. [°C]:
-40 °C
Betriebstemperatur, Max. [°C]:
+105 °C
ROHS:
Ja
St.
Mengenrabatt:
Menge [St.]
Nettopreis [EUR]
Brutto [EUR]
5
7,99 €
10,15 €
10
7,53 €
9,57 €
22
7,27 €
9,23 €
Unser Lager
14 St.
Sofort lieferbar
Unser Laden in Szeged
0 St.
Auf Lager (oder innerhalb von 2 Tagen in der angegebenen Menge aus unserem Lager verfügbar)
Paketangebote
Details
RSK-2412SRUW/H3/ADJ – Szigetelt DC/DC-átalakító állítható kimenettel (2W, 4.5-36V bemenet, 3.3-17V kimenet, SIP8)
Az RSK-2412SRUW/H3/ADJ egy kompakt, szigetelt DC/DC-átalakító a RECOM kínálatából, amely rendkívül széles, 8:1 arányú bemeneti feszültségtartományt (4,5-36 VDC) kínál, így egyetlen típussal lefedhető a legtöbb 5, 12 és 24 voltos ipari tápvonal. A modul kimeneti feszültsége külső ellenállással 3,3 és 17 VDC között szabadon beállítható, ami kiemelt rugalmasságot biztosít a tervezés során. A SIP8 tokozású, furatszerelt eszköz beépített ON/OFF vezérléssel, folyamatos rövidzár-védelemmel és feszültségalálvédelemmel (UVLO) rendelkezik, így megbízhatóan üzemel akár zord ipari környezetben is.
Főbb termékjellemzők
- Ultra-széles bemeneti tartomány: 4,5-36 VDC (8:1 arány), így 5V, 12V és 24V-os rendszerekben egyaránt alkalmazható egyetlen típusszámmal.
- Állítható kimenet: Külső trimmelő ellenállással a kimeneti feszültség 3,3 és 17 VDC között tetszőlegesen beállítható (E96-os ellenállásértékek alapján).
- Nincs szükség minimális terhelésre: A konverter 0%-os minimális terhelés mellett is stabilan üzemel, ellentétben sok hagyományos megoldással.
- Folyamatos rövidzárlat-védelem: Automatikus helyreállítású (auto recovery) SCP védelem, illetve túlmelegedés elleni védelem (OTP) 150°C felett.
- Magas szigetelési szint: 3 kVDC/1 másodperces szigetelési feszültség (funkcionális szigetelés az IEC/EN/UL 62368-1 szabvány szerint).
- Ipari hőmérséklettartomány: -40°C és +105°C közötti üzemi tartomány (deratinggel), amely lehetővé teszi a szélsőséges környezeti körülmények közötti alkalmazást.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Típusszám | RSK-2412SRUW/H3/ADJ |
| Bemeneti feszültségtartomány | 4,5-36 VDC |
| Kimeneti feszültség | 3,3-17 VDC (állítható) |
| Kimeneti áram, max. | 167 mA |
| Kimeneti teljesítmény, max. | 2 W |
| Hatásfok, tip. | 78% |
| Minimális terhelés | 0% |
| Max. kapacitív terhelés | 2500 µF |
| Szigetelési feszültség | 3 kVDC / 1 s (1,5 kVAC/50Hz / 1 perc) |
| Szigetelési ellenállás | min. 1 GΩ (500 VDC) |
| Kimeneti feszültség pontossága | ±3,0% tip. |
| Vonalregulázás (24V bemenet) | max. ±0,5% |
| Terhelésregulázás (10-100%) | max. 2,0% |
| Belső kapcsolási frekvencia | 100-400 kHz |
| Üzemi hőmérséklettartomány | -40°C ... +105°C (deratinggel) |
| Tokozás | SIP8, furatszerelt |
| Méretek (H x Sz x M) | 21,8 x 9,2 x 11,1 mm |
| Tömeg | 4,7 g |
| Minősítések | UL62368-1, IEC/EN 62368-1, RoHS2, REACH |
Miért válassza az RSK-2412SRUW/H3/ADJ átalakítót?
Az eszköz a széles bemeneti tartománynak és az állítható kimenetnek köszönhetően egyetlen típussal kiváltja a több különböző fix kimenetű konverter beszerzésének szükségességét, ezzel egyszerűsítve a raktárkészletet és a tervezést. A folyamatos rövidzárvédelem, az UVLO funkció és az ipari hőmérséklettartomány garantálja a megbízható, hosszú távú üzemet még zord környezeti körülmények között is.
Felhasználási területek:
- Ipari automatizálási és vezérlőrendszerek
- Épület- és otthonautomatizálás
- Adattávközlési (datacom/telecom) berendezések
- Megújuló energia és energetikai alkalmazások
- Mérés- és vizsgálótechnikai eszközök
Az RSK-2412SRUW/H3/ADJ egy megbízható, rugalmasan konfigurálható szigetelt DC/DC-átalakító, amely a széles bemeneti tartomány és az állítható kimenet kombinációjával ideális választás azon ipari alkalmazásokhoz, ahol egyetlen tápmodulnak kell több különböző rendszerfeszültséget kiszolgálnia.
Daten
Zusätzliches Datenblatt:
Gewicht:
4,7 g/St.
